Обзор видеокарты Gainward GTX 580 3 Gb Phantom 3

Gainward GXT580 Phantom 3
На носу выход следующего поколения видеоадаптеров от компании NVIDIA. Многие с нетерпением ждут, что же NVIDIA противопоставит новой седьмой серии видеокарт HD Radeon от компании AMD. Однако не стоит списывать со счетов нынешних королей. Одним из них является NVIDIA GTX 580. В данной статье мы познакомимся с очередной ее модификацией.

Компания Gainward представляет нам GTX 580 с увеличенным до трех гигабайт объемом видеопамяти, а также альтернативной системой охлаждения. Очень хотелось бы, чтобы данный видеоадаптер поменьше шумел и грелся. Давайте же проверим это на практике.

Комплектация и внешний вид

Упаковка Gainward GTX 580 Phantom 3, лицевая сторона

Упаковка окрашена в черный цвет. Под названием видеокарты расположились упоминания о бесшумности и производительности системы охлаждения.

Упаковка Gainward GTX 580 Phantom 3, обратная сторона

На обратной стороне продолжается рассказ о преимуществах установленной системы охлаждения. В частности, производитель сообщает о снижении температуры в нагрузке на 12 градусов относительно референсной системы охлаждения.

Комплектация видеокарты Gainward GTX 580 Phantom 3

Комплектация весьма бедная. В неё включены мануал, диск с программным обеспечением, переходник питания с 2х6pin на 1x8pin, и переходник с DVI на D-SUB. Впрочем, для компании Gainward это нормальное положение вещей. Редко видеокарты данного производителя несут с собой богатый комплект.

Видеокарта Gainward GTX 580 Phantom 3

При первом же взгляде на продукт понимаешь, что с референсом система охлаждения не имеет ничего общего.

Видеокарта Gainward GTX 580 Phantom 3, вид сверху

Пластиковый кожух отсутствует как таковой. Благодаря этому, даже не разбирая видеокарту, можно много сказать о системе охлаждения. Тепло от графического процессора отводится по шести тепловым трубкам и рассеивается с помощью радиатора состоящего из сорока трех пластин. Через радиатор виднеются три вентилятора.

Видеовыходы Gainward GTX 580 Phantom 3

На задней крепежной пластине расположились два DVI-D, один HDMI и один DP, и прорези для дополнительного выброса нагретого воздуха за пределы корпуса. Учитывая систему охлаждения, могу с уверенностью сказать, что почти весь нагретый воздух будет оставаться внутри системного блока, тем самым подогревая общую атмосферу. Если в вашем корпусе уже установлено достаточное количество 120-мм вентиляторов (от 4-х штук), то вы можете не беспокоиться. В противном же случае я бы рекомендовал сначала задуматься над улучшением системы охлаждения в корпусе.

Вид на Gainward GTX 580 Phantom 3 со стороны разъема PCI-E

Сразу скажу, что видеокарта занимает два с половиной слота: это необходимо учитывать при покупке, если вы активно пользуетесь платами расширения. Зная компоновку среднестатистической материнской платы, могу сказать, что у многих возникнут с этим проблемы. В этом ракурсе нам отчетливо видны все шесть теплотрубок.

Вид на Gainward GTX 580 Phantom 3 со стороны разъемов доп.питания

Как и референсная GTX 580, наш образец получает дополнительное питание по одному восьмиконтактному и одному шестиконтактному разъему.

Видеокарта Gainward GTX 580 Phantom 3 с обратной стороны

На обратной стороне ничего интересного нет, здесь мы видим только прижимную пластину.

Gainward GTX 580 Phantom 3 с демонтированной системой охлаждения

После демонтирования системы охлаждения нам открываются новые детали. Теплотрубки контактируют с GPU не напрямую, а через пластину, с которой они соединены. Все же лучше, когда теплотрубки напрямую контактируют с охлаждаемым объектом - это повышает эффективность отвода тепла. Поверхность печатной платы видеокарты закрыта металлической черненой пластиной, сквозь которую проглядывают фазы питания и конденсаторы. К слову, на них не установлено радиаторов и охлаждаются они только потоком воздуха, создаваемым вентиляторами.

Вентиляторы, используемые в системе охлаждения видеокарты Gainward GTX 580 Phantom 3

Этот самый поток воздуха создается, как я уже говорил ранее, тремя 75 мм вентиляторами производства Power Logic, модели PLA08015S12HH.

Полностью демонтированная СО видеокарты Gainward GTX 580 Phantom 3

Удалив металлическую пластину с печатной платы, мы обнаружим, что микросхемы памяти и еще некоторые элементы питания контактируют с пластиной через термолипучки, которые хоть и очень часто используются, но не славятся высоким качеством теплообмена. Большинство знающих людей стараются заменять родную терможвачку высококачественной термопастой, если это возможно.

Печатная плата видеокарты Gainward GTX 580 Phantom 3

Печатная плата NVIDIA GTX 580 референсного дизайна

Печатная плата не референсного дизайна. В чем смысл этого, не ясно, ибо ничего конкретного не изменилось. Количество фаз питания не изменилось и осталось равно шести для графического процессора и двум для видеопамяти. Количество микросхем видеопамяти также не изменилось, увеличилась только их плотность из-за удвоенного объема памяти. При этом необходимо понимать, что разработка нового дизайна - недешевое удовольствие, и цена его обязательно закладывается в будущую стоимость продукта, оплачивать который предстоит покупателям. К слову, аналогичная печатная плата используется в видеокартах GTX 580 производства PALIT.

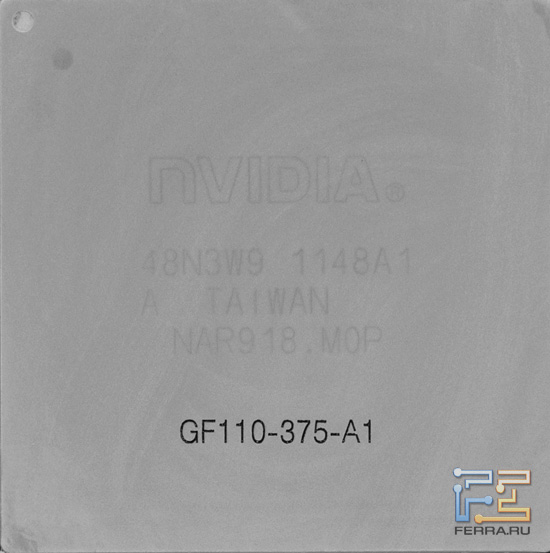

GPU видеокарты Gainward GTX 580 Phantom 3
GPU видеокарты Gainward GTX 580 Phantom 3

Графический процессор совершенно стандартный для серии GTX 580, о нем мы уже много-много раз говорили, поэтому заострять свое внимание на этом не станем.

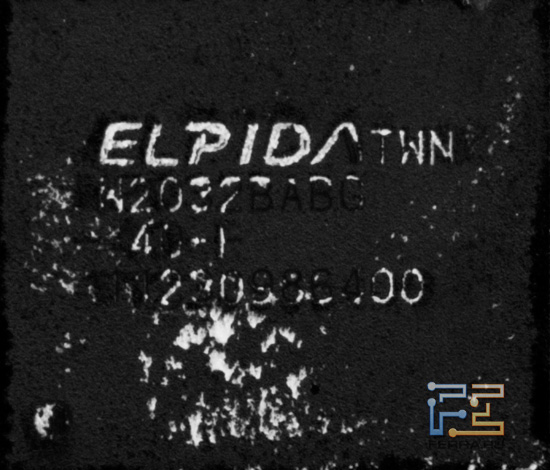

VRAM видеокарты Gainward GTX 580 Phantom 3
VRAM видеокарты Gainward GTX 580 Phantom 3

На плате распаяно 12 микросхем видеопамяти плотностью 256 Мбайт (2 Гбит) производства Elpida с маркировкой W2032BABG-40-F. Номинальная частота памяти составляет 1000 МГц (4000 эффективная QDR).

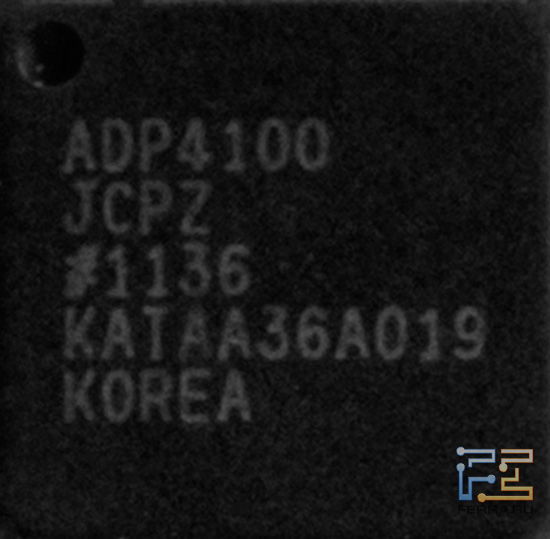

Контроллер видеокарты Gainward GTX 580 Phantom 3
Контроллер видеокарты Gainward GTX 580 Phantom 3

Сердцем подсистемы питания является микросхема ADP4100. Файл (.pdf) с характеристиками вы можете скачать здесь.

Таблица технических характеристик

NVIDIA GTX 580

Gainward GTX 580 Phantom 3

Ядро

GF110

GF110

Количество транзисторов, млрд. шт

3.2

3.2

Техпроцесс, нм

40

40

Количество потоковых процессоров

512

512

Количество пиксельных блоков

64

64

Количество блоков выборки текстур

48

48

Частота ядра, МГц

772

783

Шина памяти, бит

384

384

Тип памяти

GDDR5

GDDR5

Объем памяти, Мбайт

1536

3072

Частота памяти, МГц

4008

4020

Стоимость, руб

13 000

16 000

Уточненная стоимость

Вызов вертелки: NVIDIA GTX 580 0903 5 inline

Вызов вертелки: Gainward GTX 580 Phantom 3 0903 5 inline

Как видно из таблицы, технические характеристики от референса не отличаются. Можно только заметить, что частота графического ядра увеличена с 772 МГц до 783 МГц, и память поднята с 4008 МГц до 4020 МГц. На практике это совершенно ничего не даст, да и сам производитель про это умалчивает. Чем действительно отличается данная карта от референса, так это печатной платой собственной разработки и бесшумной (по заявлению производителя) системой охлаждения.

Разгон и температура видеокарты Gainward GTX 580 Phantom 3

Показания MSI Afterburner и GPU-Z в номинале

Как и говорилось ранее, видеопроцессор функционирует на частоте 783 МГц, а видеопамять - на 4020 МГц. Посмотрим, что удастся выжать из видеокарты разгоном.

Показания MSI Afterburner и GPU-Z в разгоне

Без изменения подаваемого на GPU напряжения видеопроцессор смог корректно функционировать на частоте 875 МГц. Это не то, чтобы отличный результат, но и плакать не хочется. Видеопамять разогналась до значения 4450 МГц. Если учесть, что номинальная частота видеопамяти, судя по маркировке микросхем, составляет 4000 МГц, это хороший результат.

В тестировании на стабильность помогала программа FurMark (она же бублик) и хорошо всем известная игра Crysis 2. Как показал опыт, если эти два бенчмарка не сваливают видеокарту, то остальные игры/приложения тоже ведут себя хорошо.

Для успешного разгона пришлось увеличить скорость вращения вентиляторов до 80%. В таком режиме их уже было отчетливо слышно, но это вынужденная мера. Если ничего не трогать руками и позволить видеоадаптеру трудиться с заводскими настройками, услышать систему охлаждения практически невозможно. Как я ни старался нагреть GPU различными тестами, СО кричать не начинала.

Давайте же узнаем, насколько эффективна система охлаждения видеокарты от Gainward. Для этого мы сравним испытуемую карту с адаптером референсного исполнения.

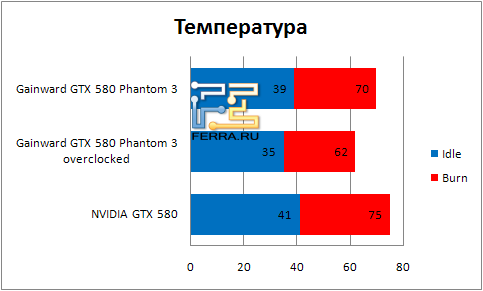

Температура тестируемых видеокарт в нагрузке и простое
Температура тестируемых видеокарт в нагрузке и простое

Для нагрева использовалась программа FurMark. К сожалению, двенадцать градусов разницы мы не получили. Не получили мы и шести градусов. В принципе, это ожидаемо, но все равно досадно. Преимущество составляет пять градусов в нагрузке и два градуса в простое.

Что касается шума, то тут смена системы охлаждения также дает небольшие преимущества относительно референса. Шум в нагрузке снизился, но бесшумной карту назвать нельзя. Однако нужно помнить, что тестирование проводится на открытом стенде. Поэтому, если у вас хороший прочный корпус, то тогда уже видеокарта точно станет для вас бесшумной - правда, только до тех пор, пока вы не повысите вручную скорость вращения вентиляторов примерно до 80%. Данное действие необходимо для успешного разгона.

Тестовый стенд

  • Процессор – Intel Core i7 3960X
  • Материнская плата – ASUS P9X79 Deluxe
  • Оперативная память – Corsair XMS3 1600 МГц 9C 4x4 Гбайт
  • Жесткий диск – Intel SSD 160 Гбайт
  • Блок питания – Corsair HX850W

Результаты тестирования

Все тестирования проводились в двух разрешениях: 1920 х 1080 и 2560 х 1440. Настройки качества картинки были выдвинуты на максимум. Полноэкранное сглаживание 4х.

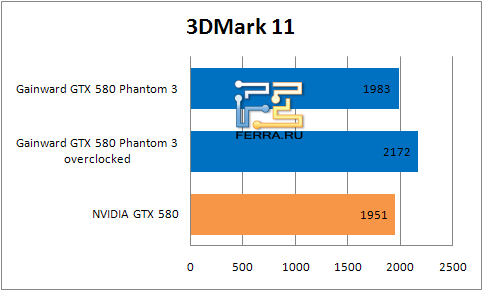

Результаты тестирования видеокарты Gainward GTX580 Phantom 3 в 3DMark 11
Результаты тестирования видеокарты Gainward GTX580 Phantom 3 в 3DMark 11

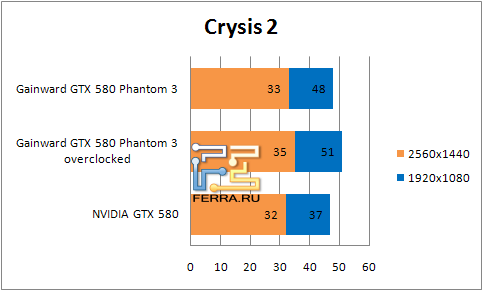

Результаты тестирования видеокарты Gainward GTX580 Phantom 3 в Crysis 2
Результаты тестирования видеокарты Gainward GTX580 Phantom 3 в Crysis 2

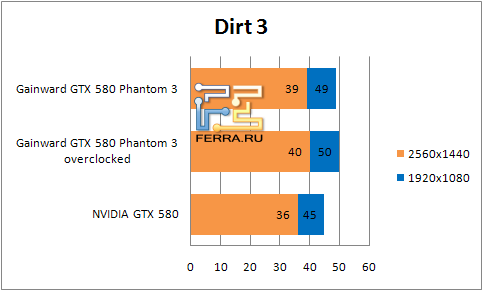

Результаты тестирования видеокарты Gainward GTX580 Phantom 3 в Dirt 3
Результаты тестирования видеокарты Gainward GTX580 Phantom 3 в Dirt 3

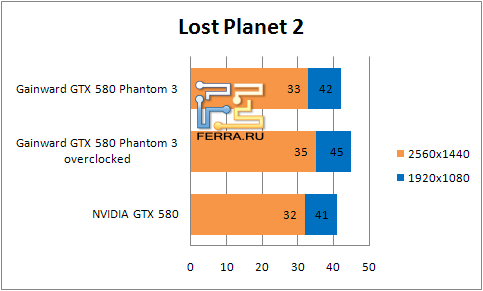

Результаты тестирования видеокарты Gainward GTX580 Phantom 3 в Lost Planet 2
Результаты тестирования видеокарты Gainward GTX580 Phantom 3 в Lost Planet 2

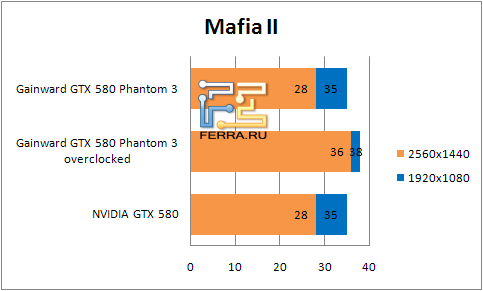

Результаты тестирования видеокарты Gainward GTX580 Phantom 3 в Mafia II
Результаты тестирования видеокарты Gainward GTX580 Phantom 3 в Mafia II

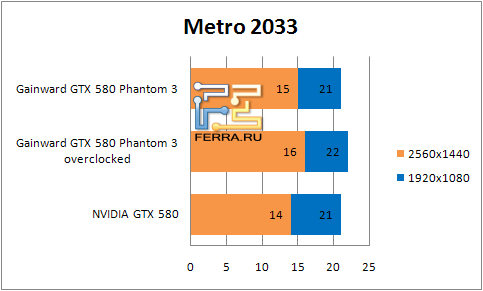

Результаты тестирования видеокарты Gainward GTX580 Phantom 3 в Metro 2033
Результаты тестирования видеокарты Gainward GTX580 Phantom 3 в Metro 2033

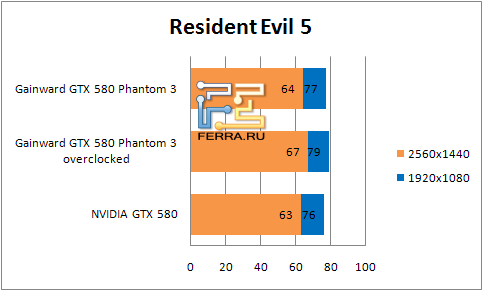

Результаты тестирования видеокарты Gainward GTX580 Phantom 3 в Resident Evil 5
Результаты тестирования видеокарты Gainward GTX580 Phantom 3 в Resident Evil 5

Результаты тестирования видеокарты Gainward GTX580 Phantom 3 в Stalker COP
Результаты тестирования видеокарты Gainward GTX580 Phantom 3 в Stalker COP

Результаты, как и ожидалось, не выдающиеся. Прибавки производительности в играх от дополнительных 1.5 Гбайт не наблюдается особо. Один кадр погода не сделает ни в одной игре. Очень распространено мнение, что с тремя гигабайтами видеопамяти картинка в играх более плавная. Лично я изменений в плавности не нашел, хоть и старался.

Заключение

Видеокарта Gainward GXT580 3Gb Phantom 3 оставила о себе странные впечатления: вроде всё хорошо и здорово, а вот что-то не то. При первом взгляде на видеокарту складывается ощущение, что вот теперь-то настанет тихий ледниковый период внутри системного блока. Но это не так.

Несмотря на всю громоздкость конструкции, большое количество ребер и шесть теплотрубок, GPU не стал на двенадцать градусов холоднее, чем при референсной системе охлаждения, как заявляет производитель. Разница в нагрузке составила пять градусов: это не то чтобы совсем ничего, но таких усилий оно явно не стоило. При этом стоит учесть, что в отличие от референса, выдувающего нагретый воздух за пределы системного блока, данная карта этим похвастаться не может, и тепло от неё будет подогревать ваш процессор, жесткие диски и все остальное.

Бесшумностью Gainward GXT580 Phantom 3 также не может похвастаться. Если поднять обороты хотя бы до 60%, то шум от трех вентиляторов становится очень отчетливо слышно. Правда, этот шаг потребуется только в случае разгона.

Польза от трех гигабайт видеопамяти давно изучена и все знают, что её на практике нет, если, конечно, вы не готовы переплатить за один (!) лишний кадр. Даже в разрешении 2560х1440 1536 Мбайт видеопамяти на сегодняшний день хватает.

Как итог, мы получаем сильно возросшую стоимость продукта за весьма сомнительные преимущества сравнительно обычной референсной GTX 580. Кто-то может со мной не согласиться, но я считаю, что овчинка выделки не стоит.
