Обзор видеокарты Gigabyte GV-N56GSO-1GI из серии Super Overclock

Gigabyte GV-N56GSO-1GI
Компания Gigabyte известна своими продуктами для оверклокеров. Среди видеокарт этого производителя особую известность снискали представители линейки Super Overclock, которые обладают улучшенными характеристиками и повышенным разгонным потенциалом. К их числу относится и графический адаптер GV-N56GSO-1GI.

GeForce GTX 560 уверенно обосновался в среднем ценовом сегменте. Этот меньшой брат GeForce GTX 560 Ti пришел на смену предшественнику в лице GeForce GTX 460. Фактически это и есть тот же самый GeForce GTX 460, только значительно разогнанный. Старый видеоадаптер базировался на графическом процессоре GF104, у которого была отключена часть вычислительных блоков. Новый GF114 является лишь улучшенной версией старого GPU, но старший GeForce GTX 560 Ti уже оперирует всеми 384 потоковыми процессорами вместе с 64 текстурными блоками и 32 блоками растеризации. А вот простой GeForce GTX 560 имеет в своем активе только 336 потоковых процессоров, 56 TMU и 32 ROP, что полностью соответствует характеристикам 256-битной версии GeForce GTX 460.

У нового видеоадаптера рабочие частоты составляют 810/1620 МГц для ядра и 4008 МГц для памяти, в то время как старичок работает на 675/1350/3600 МГц. Значительная разница. И заявленный уровень энергопотребления у новой карты ниже - 150 Вт против 160 Вт у представителя четырехсотой серии. Частотный потенциал GF114 выше, чем у GF104, поэтому у GTX 560 есть еще неплохой запас для разгона.

О возможностях чипа говорит и то, что среди старших GeForce GTX 560 Ti есть серийные модели, функционирующие на частоте в 1 ГГц. Один такой рекордсмен (GV-N560SO-1GI) был выпущен небольшим тиражом и Gigabyte. Рассматриваемый нами Gigabyte GV-N56GSO-1GI такими рекордными частотными характеристиками не отличается, но его заводской разгон до 900/1800/4008 МГц тоже можно назвать внушительным.

Технические характеристики

GeForce GTX 560 Ti

Gigabyte GV-N56GSO-1GI

GeForce GTX 560

GeForce GTX 460

Ядро

GF114

GF114

GF104

GF104

Техпроцесс, нм

40

40

40

40

Кол-во транзисторов

1,95 млн.

1,95 млн.

1,95 млн.

1,95 млн.

Число универсальных процессоров

384

336

336

336

Число текстурных процессоров

64

56

56

56

Число блоков растеризации

32

32

32

32

Частота ядра, МГц

822

900

810

675

Частота памяти, МГц

4008

4008

4008

3600

Объем памяти, МБ

1024

1024

1024

1024

Шина памяти, бит

256

256

256

256

Упаковка и комплектация

Упаковка видеокарты большая. Стиль оформления стандартный для продуктов серии Super Overclock, смотрится солидно и стильно.

Упаковка видеокарты Gigabyte GV-N56GSO-1GI

На задней стороне описаны все технологические особенности и преимущества данной модели.

Обратная сторона упаковки видеокарты Gigabyte GV-N56GSO-1GI

В комплект поставки входят:

  • Переходник с двух молексов на шестиконтактный разъем питания видеокарты;
  • Переходник DVI/D-Sub;
  • Кабель mini-HDMI/HDMI;
  • Установочный диск с драйверами;
  • Техническая документация.

Комплектация видеокарты Gigabyte GV-N56GSO-1GI

Внешний вид и система охлаждения Gigabyte GV-N56GSO-1GI

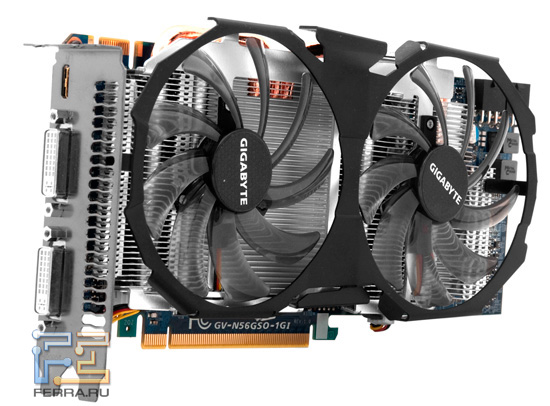

Общий вид видеокарты Gigabyte GV-N56GSO-1GI

Видеокарта выглядит оригинально и необычно. Сразу же бросаются в глаза два больших вентилятора системы охлаждения

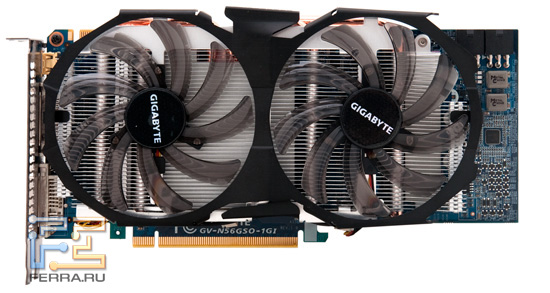

Видеокарта Gigabyte GV-N56GSO-1GI, вид спереди

Лицевая сторона почти полностью закрыта кулером, а вентиляторы и тепловые трубки даже немного выступают сбоку за край платы.

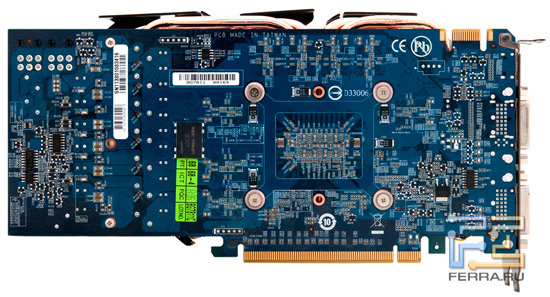

Видеокарта Gigabyte GV-N56GSO-1GI, вид сзади

При беглом взгляде на обратную сторону платы становится ясно, что дизайн ее кардинально отличается от референсного.

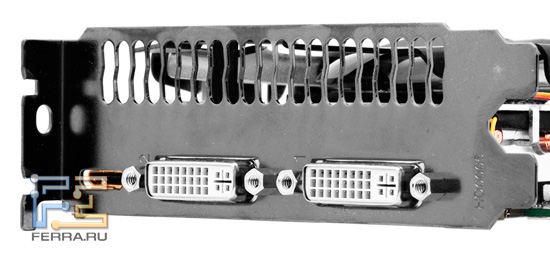

Задняя панель Gigabyte GV-N56GSO-1GI

Набор разъемов на задней панели вполне стандартный - два DVI и один mini-HDMI. Последний, кстати, имеет золоченые контакты.

За охлаждение отвечает фирменная система охлаждения WINDFORCE 2x. Особенностью ее является не только наличие двух вентиляторов (что явно следует из названия), но и особая наклонная конструкция радиатора, которая неплохо видна при взгляде сбоку.

Видеокарта Gigabyte GV-N56GSO-1GI, вид сверху

Видеокарта Gigabyte GV-N56GSO-1GI, вид снизу

По форме радиатор напоминает две совмещенные трапеции. Сверху на таких наклонных ступеньках расположены вентиляторы. Такая необычная конструкция должна препятствовать возникновению турбулентных потоков и, соответственно, улучшить общий обдув радиатора и платы.

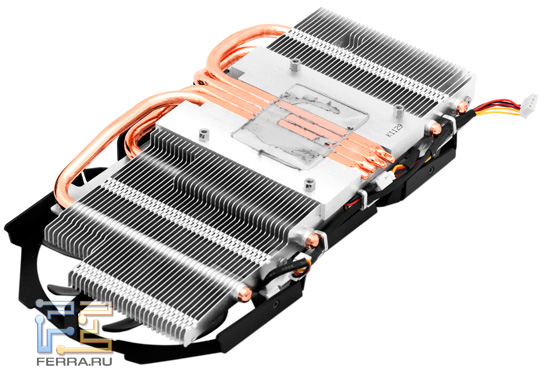

Система охлаждения Gigabyte GV-N56GSO-1GI

У кулера массивное алюминиевое основание и четыре медные тепловые трубки, которые напрямую контактируют с крышкой графического процессора. Трубки уложены не в разные желобки, а в один, но плотно подогнаны друг к другу. Пластины радиатора нанизаны на тепловые трубки и дополнительно контактируют с основанием. Все это обеспечивает максимально эффективный отвод тепла от поверхности теплораспределительной крышки. Стоит отметить еще, что в большинстве продуктов Gigabyte применяются вентиляторы меньшего диаметра, но в данном случае установлено два гиганта диаметром 95 мм.

Радиаторов на памяти нет, но при наличии двух вентиляторов за охлаждение этих микросхем можно не волноваться. За отвод тепла от силовых элементов отвечает ребристая алюминиевая пластина.

Печатная плата Gigabyte GV-N56GSO-1GI

Печатная плата выполнена по стандартам Ultra Durable VGA+. Это подразумевает производство платы с увеличенной толщиной медных слоев в линиях питания и использование высококачественной элементной базы - конденсаторов с твердотельным электролитом, фирменных дросселей Metal Choke и полевых транзисторов с пониженным сопротивлением открытого канала при переключении. В цепи питания используется конденсатор повышенной емкости Proadlizer NEC/TOKIN.

Gigabyte GV-N56GSO-1GI, Prodalizer NEC/TOKIN

Графический процессор запитан от шестифазного преобразователя на базе контроллера ON Semiconductor ADP4100.

Gigabyte GV-N56GSO-1GI, ШИМ-контроллер ADP4100

Подсистема питания памяти выполнена по стандартной однофазной схеме. С обратной стороны платы каждая фаза имеет свой светодиод-индикатор. Получается неплохая иллюминация, которая порадует любителей моддинга.

Стоит отметить, что дизайн PCB почти на все сто повторяет дизайн упоминавшейся выше старшей карты GV-N560SO-1GI. Это внушает некоторые надежды на то, что частотный потенциал Gigabyte GV-N56GSO-1GI близок к 1 ГГц.

Для видеокарт серии Super Overclock используются отобранные графические чипы, которые кроме хорошего частотного потенциала демонстрируют и более низкое энергопотребление. Благодаря такому отбору и использованию энергоэффективных компонентов видеокарта оказывается экономичнее референса на таких же частотах. Производитель озвучивает цифру в 163 Вт, в то время как обычный GeForce GTX 560 на частоте 900 МГц вроде бы потребляет 178 Вт (согласно заявлению все того же Gigabyte).

Полная маркировка графического процессора - GF114-325-A1.

Графический процессор NVIDIA GF114

Объем видеопамяти GDDR5 стандартный - один гигабайт. Он набран восемью микросхемами Samsung K4G10325FE-HC04, которые рассчитаны на рабочую частоту в 5 ГГц.

Микросхема памяти Samsung K4G10325FE-HC04

Разгон

Частота графического процессора на 11% выше стандарта - 900 МГц. Память заводскому разгону не подвергалась, она работает на 4008 МГц.

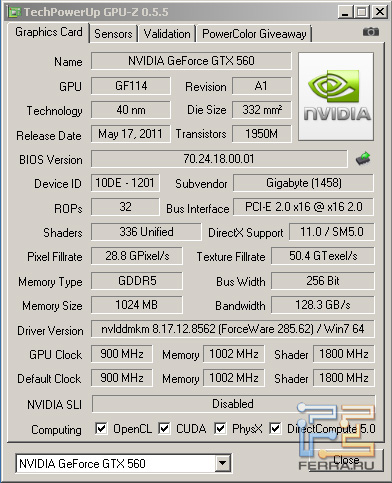

CPU-Z, Gigabyte GV-N56GSO-1GI в номинале
CPU-Z, Gigabyte GV-N56GSO-1GI в номинале

Видеокарта порадовала низким уровнем шума. Даже в нагрузке она работала очень тихо. Вентиляторы слышны, только если наклониться чуть ли не вплотную к карте. И при таком минимальном шуме кулер превосходно справляется с охлаждением, поддерживая низкие рабочие температуры. Даже Furmark смог прогреть ядро лишь до 73 °C, что для такого тяжелого теста хороший результат.

С такой эффективной системой охлаждения вполне можно надеяться на хороший разгон. И действительно, Gigabyte GV-N56GSO-1GI не подвела, хотя и ничего выдающегося тоже не продемонстрировала. Графический процессор смог стабильно действовать на 970/1940 МГц. Немного разочаровала память, которая выше эффективной частоты в 4160 МГц не смогла нормально функционировать. Итоговый прирост по частотам составил 8% и 4%. Не впечатляющие цифры. Но если сравнивать с референсом, то разница составит уже более внушительные 20% и 4%.

CPU-Z, разгон Gigabyte GV-N56GSO-1GI
CPU-Z, разгон Gigabyte GV-N56GSO-1GI

Для разгона мы использовали популярную утилиту MSI Afterburner. Для этих же целей можно воспользоваться и специальной программой от производителя - Gigabyte OC Guru. У Gigabyte GV-N56GSO-1GI реализована сложная система по аппаратному мониторингу и управлению рабочими параметрами. И часть этих функций доступна только в Gigabyte OC Guru. Программа предлагает более гибкие настройки напряжения, оборотов вентиляторов, позволяет создавать разные профили. Но из-за ограничений по максимальным значениям частоты вам все равно придется прибегнуть к MSI Afterburner, если захотите выжать максимум из этого графического ускорителя.

Тестовый стенд

Процессор: Core i7 980X
Материнская плата: DFI LANParty UT X58-T3eH8
Оперативная память: Kingston 3x2 ГБ 1333 МГц
Блок питания: Antec SG850W

Результаты тестирования

Настало время взглянуть, на что же способен Gigabyte GV-N56GSO-1GI в игровых приложениях. Масштабного сравнения с другими видеоадаптерами не будет. Ранее мы уже сравнивали простой GeForce GTX 560 с конкурентами, так что его потенциал примерно ясен. Целью и задачами данного тестирования было выяснить, как реализует себя такая разогнанная версия в разных разрешениях. Для этого тестирование было проведено в разрешениях 1680x1050 и 1920x1080 при максимальных настройках качества изображения со сглаживанием AA 4x.

Результаты тестирования видеокарты Gigabyte GV-N56GSO-1GI в разрешении 1920 х 1080
Результаты тестирования видеокарты Gigabyte GV-N56GSO-1GI в разрешении 1920 х 1080

Результаты тестирования видеокарты Gigabyte GV-N56GSO-1GI в разрешении 1680 х 1050
Результаты тестирования видеокарты Gigabyte GV-N56GSO-1GI в разрешении 1680 х 1050

Результаты неплохие. Более того в высоком разрешении 1920x1080 средний fps вполне достаточен для комфортной игры. Исключение составляет разве что игра Metro 2033. Также средняя частота кадров едва превышает 30 fps в Aliens vs. Predator при 1920x1080, чего будет маловато для требовательного игрока. Разгон позволяет выиграть совсем немного и поднимает производительность на 3-8% (в зависимости от приложения). Практическая польза от такого разгона небольшая. Низкий разгон памяти мог сыграть роль сдерживающего фактора и помешать полностью раскрыть вычислительный потенциал графического процессора. Поэтому в некоторых играх и получился мизерный прирост в три процента. Также не будем забывать, что изначально у карты неплохое преимущество над референсом благодаря разнице в 11% по частоте GPU. И даже без разгона Gigabyte будет производительнее стандартных GeForce GTX 560.

Выводы

По итогам нашего тестирования можно сказать, что Gigabyte GV-N56GSO-1GI является хорошей видеокартой с отличными рабочими характеристиками. Эффективная и тихая система охлаждения поддерживает невысокие температуры при очень низком уровне шуме. Заводской разгон обеспечит до 10% превосходства в производительности над референсом. Улучшенный дизайн с усиленной системой питания и применение качественных компонентов обеспечат длительную и надежную работу. Но свою принадлежность к серии Super Overclock данная модель полностью не оправдывает. Разгон GPU хороший, но его нельзя назвать выдающимся. А с памятью и вовсе дело обстоит туго, потому как +150 МГц к начальной частоте - это очень мало. Оверклокерам карта не может предложить ничего выдающегося. Но для простых геймеров она станет хорошей покупкой.
