Обзор видеокарты MSI Cyclone 1GD5 HD6850


Проверьте Ваш сайт и получите сразу три вида контекстной рекламы: активную, SEO и баннерную. Реклама настраивается под Ваш сайт. Регистрация не требуется!
Сайт:

MSI Cyclone 1GD5 HD6850
Видеокарты MSI Cyclone относятся к продуктам для энтузиастов и оснащаются эффективной системой охлаждения. Cyclone 1GD5 HD6850, основанная на графическом чипе AMD Radeon HD 6850, принадлежит именно к этой серии карт и доступна широкой аудитории.

Вторая волна видеокарт с поддержкой DirectX 11 ознаменовалась выходом пятисотой серии чипов NVIDIA GeForce и шеститысячной AMD Radeon HD. Обе серии можно назвать враждующими между собой - что поделать, конкуренция. Тем не менее, сильные и слабые стороны присущи обоим продуктам, скажем, GeForce четырехсотой серии славился прожорливостью, но при этом был более универсален в части поддержки различных стандартов и общих вычислений. AMD несколько дешевле при чуть меньшем количестве поддерживаемых опций по части универсальности - известно, что NVIDIA пошла по пути создания унифицированных продуктов, годных и для суперкомпьютеров, и для требовательных геймеров, отсюда и задержки с выпуском видеокарт зеленым гигантом, что дало фору компании AMD, завалившей рынок отличными решениями с поддержкой DirectX 11.

Технические характеристики

Видеоадаптер

Radeon HD6850

Ядро

Barts

Количество транзисторов, млн. шт

1700

Техпроцесс, нм

40

Количество потоковых процессоров

960

Количество текстурных блоков

48

Количество блоков рендеринга

32

Частота ядра (номинал), МГц

860 (775)

Шина памяти, бит

256

Тип памяти

GDDR5

Объём памяти, МБ

1024

Частота памяти (номинал), МГц

4400 (4000)

Поддерживаемая версия DirectX

11

Интерфейс

PCI Express 2.1

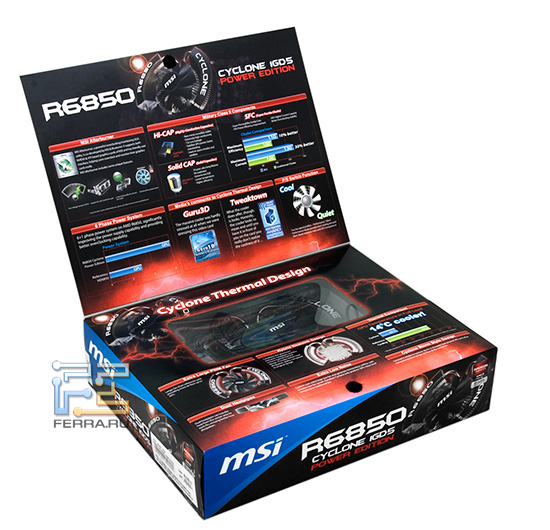

Упаковка выглядит отлично

Под откидным клапаном скрывается дополнительная информация

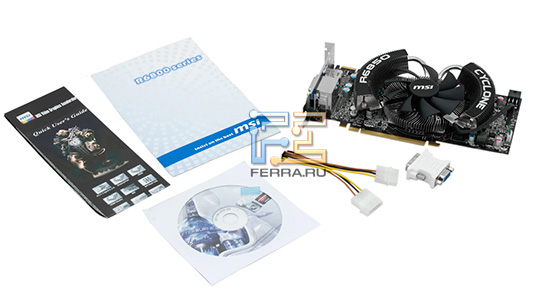

Внутри коробки вы найдете необходимый минимум комплектующих: краткий мануал, рекламную брошюру, диск с драйверами, переходник питания и переходник DVI-VGA.

Комплект поставки не меняется уже немало лет
Комплект поставки не меняется уже много лет

Дизайн

Если посмотреть на продукт беглым взглядом, то никаких оригинальных решений вы не обнаружите. Да и откуда им взяться? Внешне это обычная видеокарта, выполненная в двуслотовом дизайне.

Видеокарта занимает два слота в корпусе

Длина карты средняя, она способна поместиться практически в любой корпус, даже достаточно компактный. Это неудивительно, ведь она позиционируется как вывод для недорогого системного блока для игр и развлечений.

Длина видеокарты позволяет установить её практически в любую систему
Длина видеокарты позволяет установить её практически в любую систему

Система охлаждения - уже знакомый нам кулер с логотипом Cyclone, не напоминающий, правда, настоящий циклон ни конструкцией, ни внешним видом. Система охлаждения обладает тремя приятными свойствами: она компактна, малошумна и эффективна. Также оптимизации подвергся и дизайн печатной платы, который стал нереференсным. На плате всего один шестиконтактный разъем питания, как и у референсной платы.

Один разъем питания должен обеспечить все нужды экономичного чипа

Длина карты была уменьшена, ведь компоненты на ней теперь иные: по утверждению MSI, более качественные и надежные. Система питания претерпела существенные изменения. Если у референсной платы можно было найти лишь четыре фазы питания чипа, то у видеокарты MSI фаз целых шесть, плюс одна для питания памяти. Кроме того, на поверхности платы можно откопать переключатель Performance-Silence для смены режима работы вентилятора.

Сильнее всего изменился именно модуль питания чипа и памяти, который теперь обеспечивает более стабильное питание разогнанным компонентам. Так что в данном случае мы получаем не только разгон, но и некоторый потенциал для дальнейшего увеличения частот видеокарты.

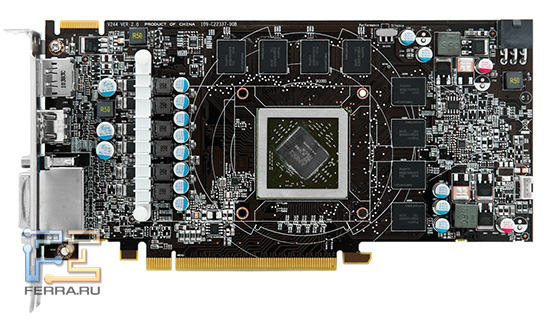

Печатная плата MSI Cyclone HD6850 не похожа на референс

Набор разъемов на панели видеокарты претерпел изменения: вместо двух портов Mini-DisplayPort, одного HDMI и двух DVI-I на планке остались лишь DVI-I, DVI-D, и по одному разъему HDMI и DisplayPort.

Набор разъемов достаточен для большинства подключений

Особенности конструкции

Самой главной особенностью в конструкции карты является её система охлаждения, ориентированная на оптимальный баланс между эффективностью и уровнем шума. В основе ее лежит лепестковый радиатор, к которому прикреплено основание, а между ними зажаты две тепловых трубки, которые оканчиваются двумя наборами ребер с каждой стороны радиатора.

Радиатор оснащен двумя тепловыми трубками

Выполнен радиатор из алюминия, за исключением тепловых трубок и основания, которые сделаны из меди, покрытой никелем. Венчает всю конструкцию черный вентилятор типоразмера 80 мм. Благодаря большой площади теплообмена и тихоходному вентилятору с автоматическим управлением скоростью вращения, производителю удалось достигнуть приемлемого уровня шума при работе видеокарты, а также обеспечить достаточное охлаждение для разогнанного чипа. Последний выпущен на 43 неделе прошлого года и имеет заводской разгон, причем довольно приличный для этой карты: частота чипа увеличена со стандартных 775 МГц до 860 МГц. Кстати, большинство продуктов, предлагаемых конкурентами MSI на рынке видеокарт, оснащенных заводским разгоном, имеют частоты от 790 до 820 МГц, что говорит об отличной оптимизации конструкции видеокарт в серии Cyclone. В нашей лаборатории это уже не первая карта MSI под этим именем.

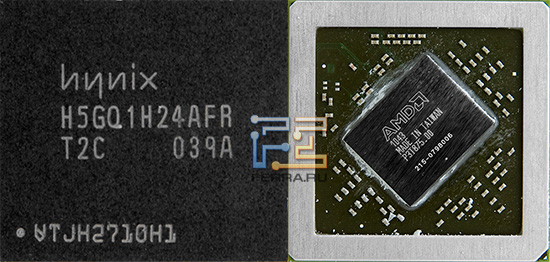

chip

В качестве видеопамяти выступают скоростные чипы Hynix с максимальной номинальной частотой до 1250 МГц (5000 МГц с использованием QDR). При этом память также разогнана с установленных спецификацией для 4000 МГц до 4400 МГц. При этом, как видите, возможный запас по разгону составляет 600 МГц прироста.

Тестирование и разгон

Конфигурация тестового стенда не изменилась:

  • Intel Core i7-980X@4,1 ГГц
  • 3*2 ГБ Elixir PC3-12800U
  • ASUS P6T6 WS Revolution
  • Intel X25-M 160 ГБ
  • Thermaltake Thoughpower XT 650W
  • Windows 7

Разгон видеокарта берет нормально, но только по чипу. Несмотря на внушительные 860 МГц заводского разгона, нам удалось повысить частоту чипа еще на 45 МГц, получив 905 МГц при стандартном напряжении питания. Однако штатными средствами от производителя (утилита MSI Afterburner) можно повысить напряжение ядра, тактового генератора и памяти. Мы добавили 30 мВ на памяти и подняли напряжение на ядре до 1.274 В: данные параметры были взяты нами как наиболее стабильные без модификации системы охлаждения.

Такая манипуляция позволила повысить частоту еще на 50 МГц. А вот разгон памяти оказался не столь хорош, несмотря на теоретический запас. Мы смогли прибавить лишь 50 МГц (200 МГц QDR). Возможно, виновен сам чип, а возможно, и перегрев модулей памяти, лишенных радиаторов. При этом нагрев карты был достаточно сильным. Вполне вероятно, что если обеспечить качественное охлаждение компонентов платы (память, элементы системы питания), разгон этой карты поднимется еще выше. В общем, есть куда приложить умелые ручки.

Untitled-2

Игровые тесты показали хорошую масштабируемость производительности в зависимости от тактовой частоты видеокарты. Разница в производительности между разогнанной на заводе картой и разогнанной нами составляет 8-10%. Ну а карта, работающая на стоковых частотах, проигрывает карте с заводским разгоном от 11 до 15%. Подобная ситуация сохраняется во всех играх, что говорит о хорошей оптимизации архитектуры чипа и программной части (драйверов) видеоадаптера. В результате разогнанная HD 6850 способна конкурировать с более продвинутыми решениями, работающими на штатных частотах.

Говоря о системе охлаждения, стоит упомянуть, что видеокарта в целом охлаждается не идеально, но вполне достаточно для заданного производителем режима. Если с охлаждением чипа проблем не возникает, то с охлаждением памяти и компонентов модуля питания платы все обстоит не так радужно. Отметим только, что при разгоне плата начинает ощутимо нагреваться, в нашем случае это привело к невозможности дальнейшего роста частот. При этом производителем для успешного наращивания частоты предусмотрена возможность установки повышенного напряжения на чипе. Понятное дело, что при повышении напряжения с 1.093 В до 1.3 В компоненты начнут серьезно нагреваться и дальнейшая стабильная работа может стать невозможной. Так происходило и в нашем случае.

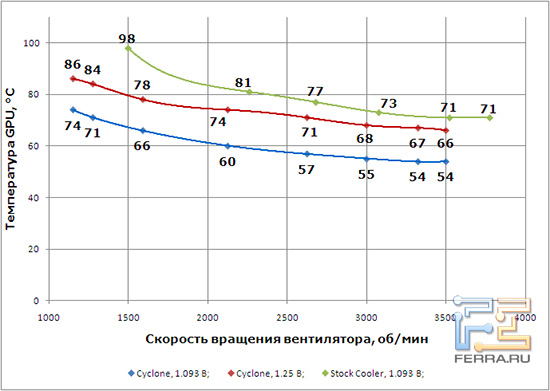

Однако во время тестирования температура чипа по показаниям системного мониторинга находилась на достаточно низком уровне. Мы отметили нагрев карты на уровне 74 градуса без повышения заводских частот при минимальной скорости вращения вентилятора. При наращивании скорости вентилятора происходило заметное падение температуры с одновременным ростом шума кулера. На максимальных оборотах (3500 об/мин) вентилятор сбил температуру до 54 градусов, что очень немного, однако система в данном режиме оказалась довольно шумной.

Untitled-1

После разгона с повышением напряжения температуры выросли до 66-86 градусов в зависимости от настроек частоты вращения вентилятора. Стоковый (читай - оригинальный) кулер референсной видеокарты Radeon HD 6850 охлаждал чип значительно хуже, при этом шумя значительно сильнее. Таким образом, с охлаждением HD 6850 кулер Cyclone справляется отлично и замены на альтернативный не требует.

Выводы

Удачная покупкаВидеокарта MSI Cyclone 1GD5 HD6850 является приятной во всех отношениях. Для начинающего пользователя это недорогое решение, позволяющее насладиться красотами современных видеоигр, для экономного - недорогой продукт с повышенной производительностью и тихой системой охлаждения.

Да и оверклокер найдет немало причин, чтобы приобрести эту модель. Инженеры компании полностью переработали дизайн печатной платы, сделали более качественную систему питания чипа. В активе карты также продвинутая возможность управления параметрами разгона видеоподсистемы при помощи удобного и понятного ПО MSI Afterburner.
