Palit GTX 560 Ti Twin Light Turbo - больше производительности и меньше шума
На рынке видеокарт редко можно встретить что-то особенное и оригинальное. Большинство производителейпросто приклеивает собственные логотипы на видеокарты референсного дизайна. Поэтому часто, покупая видеоадаптер того или иного производителя, мы выбираем лишь комплект поставки. Однако компания PALIT славится любовью к системам охлаждения собственной разработки.
Упаковка и комплектация
Видеокарта упакована в коробку скромных размеров. Цветовая гамма разнообразием не отличается. Черный цвет, по-видимому, должен подчеркнуть всю серьезность инженеров компании Palit, ведь видеокарта относится к серии Limited Edition. Точное количество изготовленных видеоадаптеров не сообщается, но полагаю, что всем желающим хватит.

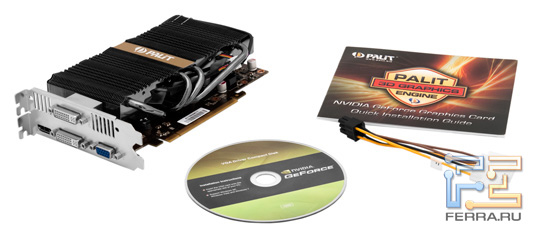

Комплект поставки у продуктов компании Palit обычно небогат, данный случай исключением не стал. В комплектацию входят:
- Установочный диск с драйверами
- Переходник с 2 х молексов на 1 х 6 pin
- Техническая документация
Пожалуй, большего и не нужно.
Внешний вид и система охлаждения

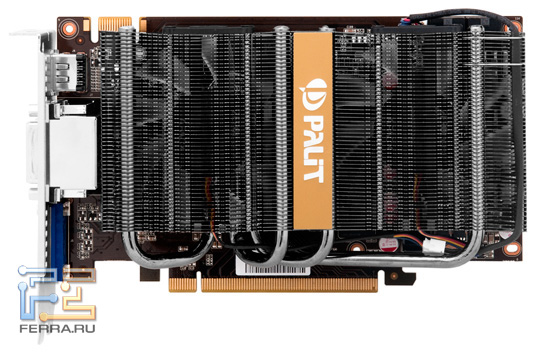

При беглом взгляде на видеокарту можно подумать, что система охлаждения на ней пассивная. Однако это не так. Под радиатором скрыто два вентилятора для более эффективного рассеивания тепла.
Видеокарта оснащена двумя 6-контактными разъемами для дополнительного питания.
Система охлаждения держится на четырех подпружиненных винтах.

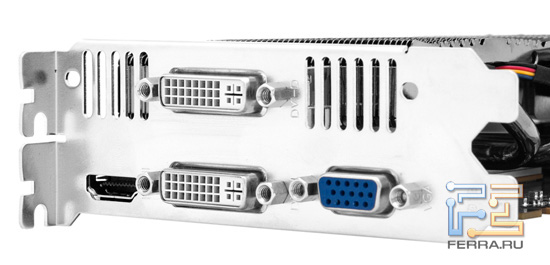

Набор видеовыходов воистину богат. В нашем распоряжении два DVI, один HDMI, и даже D-SUB. Как видите, использовать переходники не понадобится, производитель уже позаботился о вашем комфорте. Однако, стоит помнить, что одновременно подключить четыре монитора не получится, так как NVIDIA не позволяет использовать больше двух мониторов с одной видеокартой.

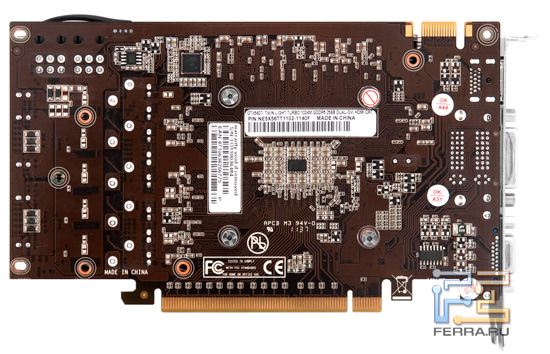

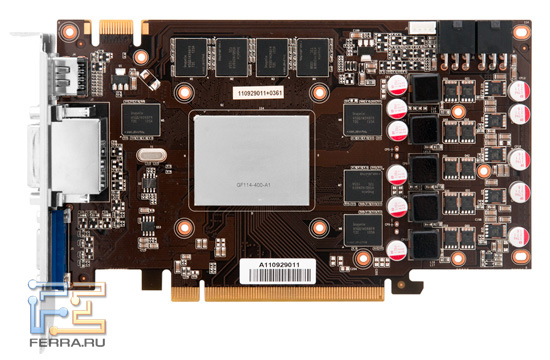

Печатная плата тестируемой видеокарты не референсная. Она стала меньше, и как следствие, изменилось расположение некоторых элементов. Например, разъемы дополнительного питания раньше располагались с торца видеокарты.
Подсистема питания работает по схеме 4+1, где 4 фазы отводятся видеопроцессору, и 1 фаза - подсистеме питания. Сердцем подсистемы питания видеопроцессора является контроллер NCP5395T.
Контроллер питания GPU
За стабилизацию подаваемого напряжения на видеопамять отвечает микросхема RT8108B.
Микросхема видеопамяти
Маркировка Hynix H5GQ1H24BFR T2C гласит, что видеокарта оснащается видеопамятью производства Hynix плотностью 128 Мбайт (1 Гбит) с номинальной частотой функционирования в 5000 МГц. К сожалению, я очень часто встречаю данную маркировку на микросхемах видеопамяти, которая так и не смогла покорить данный рубеж. Может, в этот раз нам повезет больше.
По умолчанию видеопамять функционирует на частоте 4008 МГц, в нашем же случае частота была увеличена до 4100 МГц. Мелочь, а приятно. Шина доступа 256 бит. Общий объем видеопамяти составляет 1024 Мбайт.
Графический процессор GTX 560Ti
Маркировка GF114-400-A1 - единственное, что можно разглядеть на GPU.

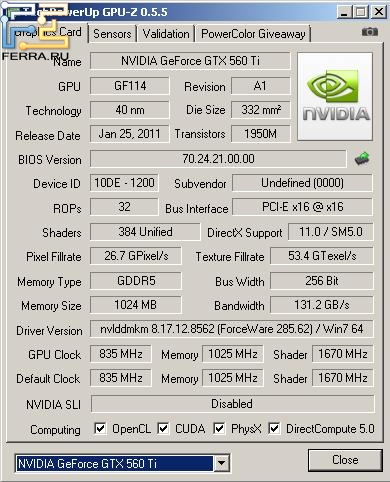

CPU-Z

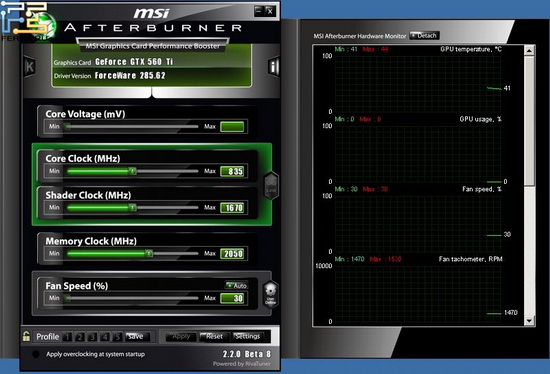

MSI Afterburner
Собственно, перед нами стандартный для видеокарты GTX 560Ti GPU. Он несет в себе 384 CUDA-ядер, работающих на частоте 835 МГц и 32 блока растеризации (ROPs). Нужно признать, что относительно референсных 822 МГц разгон, если его вообще можно таковым назвать, просто детский, для галочки.
На этом переходим к изюминке видеокарты - системе охлаждения.

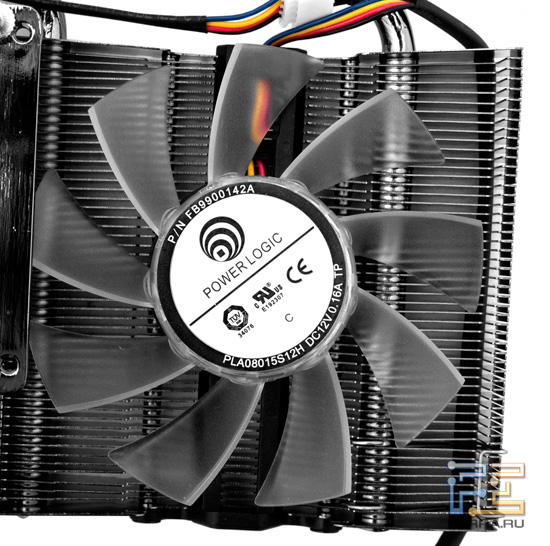

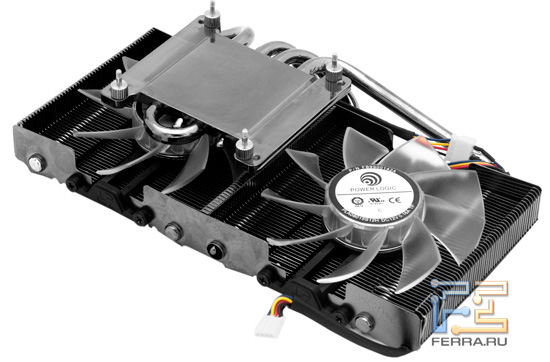

Демонтировав систему охлаждения, мы можем изучить её более внимательно. При ближайшем рассмотрении оказывается, что перед нами кулер не собственного производства Palit. На самом деле, это кулер компании ZEROtherm, модель COOLMAXX 4000. Тому, кто мне не верит, предлагаю перейти на страничку производителя. Более того, на боковой стороне кулера можно рассмотреть затертый процентов на 80 логотип компании, а на пластиковых скобках он остался и вовсе невредимым. В свете этого, можно обратиться к сайту производителя для точного изучения технических характеристик.
Размеры кулера составляют: 165 х 95.4 х 31 мм. Оба вентилятора могут вращаться со скоростью от 1300 до 2700 оборотов в минуту. С помощью специализированного софта обороты вентиляторов можно еще уменьшить, но смысла я в этом не вижу, ибо, по заявлениям производителя, максимальный уровень шума не должен превышать 33 дБ. Вентиляторы оснащены светодиодами, подсвечивающими их в процессе работы мягким красным цветом. Количество алюминиевых пластин составляет 52 шт, а количество теплотрубок равно трем.
Сама по себе система охлаждения, на мой взгляд, качественная. Скоро мы проверим, совпадает ли реальность с моими предположениями. Но одна проблема есть точно: данная система охлаждения отводит тепло только от графического процессора. В процессе использования видеокарты могут возникнуть проблемы с охлаждением микросхем видеопамяти и VRM элементов. Последние под серьезной нагрузкой греются очень сильно. Я предполагаю, что производитель учел эту особенность строения системы охлаждения, но опасения все же присутствуют. К тому же, производитель рассчитывает на то, что продукт будет использоваться в штатных режимах. Но мы-то с вами знаем, как увеличить производительность видеоподсистемы без особых затруднений, и вот тут могут начаться проблемы. Начаться они могут не сразу, поэтому, удачно протестировав видеокарту пару раз стресс-тестами, я бы не спешил радоваться.
Разгон
Для разгона мы использовали популярную программу MSI Afterburner версии 2.2.0 Beta 8.

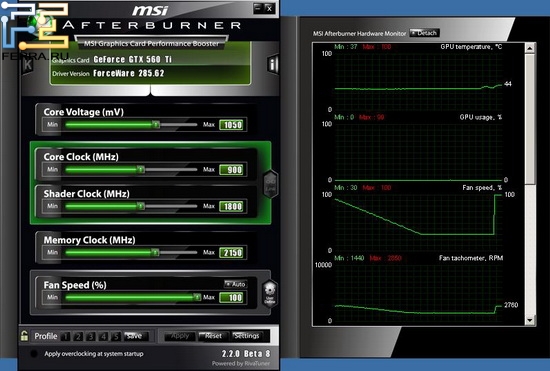

MSI Afterburner
Для успешного разгона подаваемое на GPU напряжение было увеличено до 1.05 V. Благодаря этому видеопроцессор смог стабильно функционировать в играх на частоте 950 МГц. Но только в играх. При запуске программы FurMark видеокарта через несколько минут начинала показывать артефакты вместо бублика. Многие скажут: какая разница, что там происходит в стресс-тестах, если игры функционируют корректно, и я с ними соглашусь. Соглашусь как пользователь. Но вот как автор статьи, я этого сделать не могу, увы.
CPU-Z после разгона
В итоге видеокарта смогла функционировать на частотах 900/1800/4300 МГц. Видеопамять не смогла даже близко подобраться к отметке в 5000 МГц. Возможно, виною тому является отсутствие охлаждения на микросхемах видеопамяти, или банальная нехватка напряжения.
Ниже привожу таблицу базовых технических характеристик для данного видеоадаптера:
|
|
GTX 560 Ti |
|
Ядро |
GF114 |
|
Техпроцесс, нм |
40 |
|
Кол-во транзисторов |
2 млрд |
|
Число универсальных процессоров |
384 |
|
Число текстурных процессоров |
60 |
|
Число блоков растеризации |
40 |
|
Частота ядра, МГц |
822 |
|
Частота памяти, МГц |
4000 |
|
Объем памяти, МБ |
1024 |
|
Шина памяти, бит |
256 |
|
TDP, Вт |
170 |
Тестовый стенд
- Процессор - Core i7 980X
- Материнская плата - DFI LANParty UT X58-T3eH8
- Оперативная память - Kingston 2Gb x 3 1333 МГц
- Блок питания - Antec SG850W
Результаты тестирования
Данная видеокарта уже бывала в нашей лаборатории, и с тех пор, к сожалению, ничего не изменилось. К тому же, целью данной статьи было не выявить производительность, а изучить эффективность и качество системы охлаждения. Поэтому кучи графиков не будет. Я приведу лишь два графика, в которых собраны все основные бенчмарки. В первом графике приведены результаты для разрешения 1920 х 1080, во втором для 1680 х 1050. Все настройки в играх были выдвинуты на максимальные. Сглаживание 4х. На графиках показан средний fps.

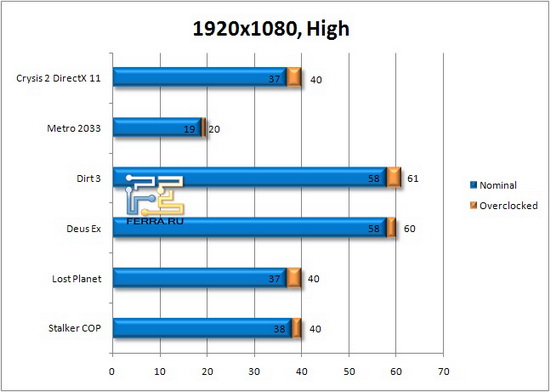

Результаты тестирования в разрешении 1920х1080

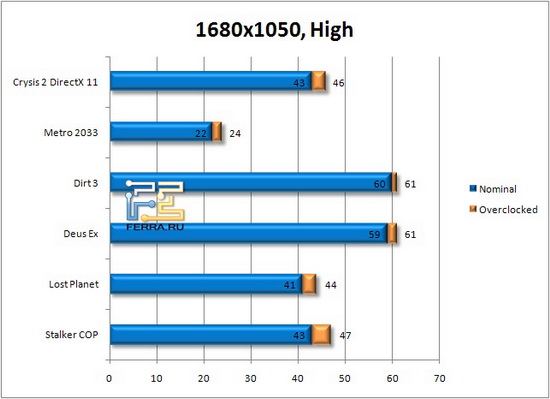

Результаты тестирования в разрешении 1680х1050
Результаты вполне предсказуемые. Разгон оказался не впечатляющим, и смысла в нем особого нет.
Давайте взглянем на температуры во время тестирования.

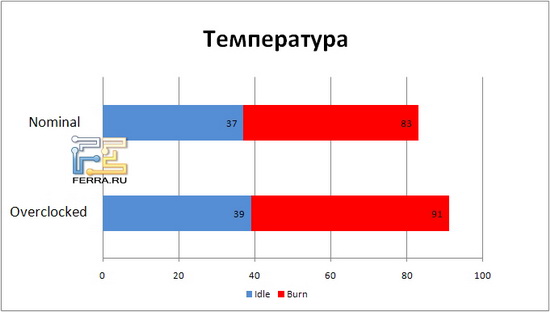

Температурные режимы
Для замера температуры в простое и под нагрузкой использовалась все та же программа MSI Afterburner. Нагрузку создавал FurMark. Для разгона пришлось увеличить скорость вращения вентиляторов до 100%. И вот тут-то система охлаждения перестала быть бесшумной, ибо 44 дБ - это вам не шутки. Скорость вращения вентиляторов при этом составляла 2850 оборотов в минуту.
Выводы
Лично мое мнение таково: данный видеоадаптер создан не для того, чтобы ставить рекорды по разгону. Основная задача Palit GTX 560Ti Twin Light Turbo - обеспечить тишину владельцу, и с этим она справляется прекрасно, но только при автоматическом управлении скоростью вращения вентиляторов.
Разгон не представляет ничего особенного. Можно было бы еще увеличить напряжение, но тогда температуры были бы еще ближе к критическим. А при повышении напряжения начинают сильнее нагреваться VRM элементы, так что экспериментировать не рекомендую.
В целом видеокарта оставила приятные впечатления. Её цена в московской рознице составляет 7500р, что на тысячу рублей больше стоимости видеокарт GTX 560Ti 1024 Мбайт с другими системами охлаждения. Здесь мы явно переплачиваем за кулер сложной системы.
По материалам: http://ferra.ru/ru/video/review/Palit-GTX-560-Ti-Twin-Light-~
Опубликовано: 25 декабря 2011
