Обзор материнской платы ASUS Rampage IV Formula

Мы уже рассматривали старшего представителя линейки материнских плат ASUS на наборе системной логики Intel X79 - Asus Rampage IV Extreme. Если позиционирование Extreme версии относится скорее к аудитории оверклокеров и энтузиастов, то героиня сегодняшнего обзора - Rampage IV Formula - ориентирована скорее на сегмент высокопроизводительных игровых систем.

Оглавление

• Технические характеристики
• Упаковка и комплектация
• Дизайн и особенности платы
• Возможности BIOS Setup
• Тестовый стенд
• Разгон и температурный режим
• Результаты тестов
• Заключение

Как и Rampage IV Extreme, Rampage IV Formula относится к серии ROG (Republic of Gamers), так что, несмотря на некоторое удешевление продукта, ожидания от материнской платы высоки. Посмотрим, чем производителю пришлось пожертвовать, а что - добавить, дабы позиционировать материнскую плату как игровую.

Технические характеристики

Вызов вертелки: ASUS Rampage IV Formula 0910 3 conf

Упаковка и комплектация

Материнская плата поставляется в коробке немалых размеров. Оформление в тёмно-красных тонах типично для линейки Republic of Gamers, однако на сей раз всю лицевую сторону коробки занимает скриншот из игры Battlefield 3, ключ от которой является частью комплекта поставки. На лицевой стороне коробки есть откидывающаяся дверца.

Помимо дополнительной порции информации/рекламы о продукте, можно увидеть и саму материнскую плату через окно солидных размеров.

На обратной стороне коробки можно обнаружить четыре фотографии материнской платы с разных ракурсов и подписи к ним, перечисление технических характеристик и описание конфигурации слотов расширения.

В комплект поставки входит:

• Диск с программным обеспечением;
• Подробное руководство пользователя;
• Ключ для активации Battlefield 3;
• Руководство, посвященное технологии ROG Connect;
• USB кабель, предназначенный для подключения ROG Connect;
• Набор ProbeIt cable set;
• Переходник X-Socket, позволяющий обеспечить совместимость с системами охлаждения, предназначенными для сокета LGA1366;
• Переходник ASUS Q-Connector;
• Жесткий 4-way SLI мост;
• Жесткий 3-way SLI мост;
• Гибкий 2-way SLI мост;
• Гибкий CrossFireX мост;
• Четыре кабеля SATA 3 Гбит/с;
• Четыре кабеля SATA 6 Гбит/с;
• Заглушка на заднюю панель.

По сравнению с более дорогой Rampage IV Extreme в комплекте поставки можно не обнаружить модуля OC Key, зато SATA-шлейфов в два раза больше. Приятным бонусом может стать ключ для активации Battlefield 3, однако это не прерогатива Rampage IV Formula, а просто такая версия материнской платы; есть и Rampage IV Formula без ключа Battlefield 3, их можно узнать уже как из названия, так и из оформления коробки. Радует, что не исключён из комплекта поставки переходник X-Socket.

Дизайн и особенности платы

По сравнению с Rampage IV Extreme материнская плата поубавила в размерах, и теперь соответствует форм-фактору ATX (305х244 мм). Из-за уменьшенных размеров плотность компоновки выглядит запредельной. С учётом того, что радиаторы системы охлаждения в размерах не уменьшились, на фоне уменьшенной в размерах материнской платы они выглядят ещё более массивными.

К сожалению, у Rampage IV Formula не нашлось места для восьми слотов оперативной памяти. Ну, чем-то жертвовать всегда приходится, когда речь идёт об удешевлении продукта. Да, у самой обычной P9X79 есть восемь слотов памяти, помещающихся в форм-факторе ATX, однако у неё нет много чего иного, о чём речь ещё пойдёт ниже.

Как и на других материнских платах с набором системной логики Intel X79, слоты оперативной памяти размещены с двух сторон от процессорного разъёма, что необходимо при разводке четырёх независимых каналов. Слоты оборудованы защёлками только сверху; с учётом плотности компоновки это плюс, ибо сохраняется доступ к модулям даже при установленном в верхнем PCI-E слоте графическом адаптере. Производителем заявлены режимы работы DDR3 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон), максимальный поддерживаемый объём памяти составляет 32 Гбайта, что говорит о поддержке платой модулей в 8 Гбайт.

Нумерация слотов следующая (слева направо):

DIMM A1 -DIMM B1 - DIMM D1 - DIMM C1

При использовании одной планки памяти рекомендуется установить её в слот DIMM D1, при использовании двух рекомендуется установить память в слоты DIMM B1 и DIMM D1, при использовании четырёх планок, понятное дело, будут заполнены все слоты.

Рекомендуемая конфигурация модулей оперативной памяти:

Если рассматривать сверху вниз, то конфигурация слотов расширения следующая:

• PCI-E X16
• PCI-E X8
• PCI-E X1
• PCI-E X16
• PCI-E X1
• PCI-E X8

Как и у Rampage IV Extreme, у Rampage IV Formula конфигурация подразумевает наличие всего шести слотов расширения, причём между верхними PCI-E X16 и X8 мог бы расположиться ещё один слот расширения, однако в этом промежутке находится несколько контролеров периферии. Единственное отличие версии Formula от версии Extreme - третий слот расширения представляет собой PCI-E X1, а не PCI-E X8.

Полноразмерные слоты поддерживают стандарт PCI-E 3.0, слоты X1 соответствует стандарту PCI-E 2.0. Материнской платой поддерживаются SLI и CrossFireX конфигурации вплоть до четырёх графических адаптеров. Верхний PCI-E всегда работает в режиме X16, если же говорить о втором X16 слоте, то он делится линиями с одним из X8 слотов, и, если в конфигурации с тремя видеокартами доступен порядок 16-8-16, то с четырьмя слоты будут работать уже как 16-8-8-8. Что ж, ещё одно отличие от Extreme версии, на ней режим 16-8-16 не доступен.

Рекомендации производителя по использованию Multi-GPU систем:

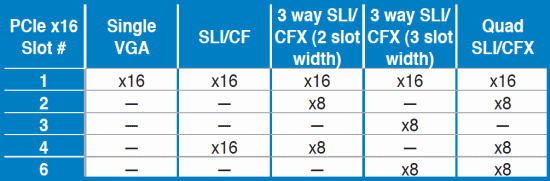

Конфигурации Multi-GPU систем, доступных на ASUS Rampage IV Formula

Оверклокерские примочки, как и у Extreme версии, расположены в верхнем правом углу материнской платы:

Здесь находятся:

• Кнопки включения/перезагрузки системы, облегчающие работу с открытым стендом;
• Индикатор POST-кодов, способствующий быстрой диагностике неисправностей системы;
• Кнопка под названием GO Button, которая позволяет из под Windows загрузить заранее приготовленный профиль разгона;
• Джампер LN2 Mode, позволяющий отодвинуть вниз пороги Cold Bug (неспособность ЦП функционировать при слишком низких температурах) и Cold Boot (неспособность ЦП стартовать при слишком низких температурах, даже если функционировать на них он способен);
• Переключатель режима "Slow Mode", при помощи которого материнская плата может стартовать на заведомо рабочих настройках, и переключаться в режим разгона только после загрузки системы;
• Набор переключателей для управления слотами PCI-E, позволяющий отключать неиспользуемые слоты;
• Точки замера основных напряжений, которые необходимо контролировать при серьёзном разгоне.

Как видим, оверклокерский функционал Extreme версии перекочевал в версию Formula без изменений. Отчасти именно эти фишки не оставили места для размещения восьми слотов оперативной памяти. Хотя, некоторые упрощения всё же есть: колодка для подключения двух термопар стала жертвой экономии.

Ещё пользователю предоставляется выбор между двумя микросхемами BIOS-а, что исключает возможность гибели материнской платы в случае неудачной перепрошивки. Переключатель, как и пара микросхем BIOS-а, находится у нижнего края платы:

Недалеко от правого нижнего угла Rampage IV Formula нашлось место для восьми SATA портов:

Четыре порта относятся к стандарту SATA 6 Гбит/с, ещё четыре - к более старому стандарту SATA 3 Гбит/с.

Набором системной логики X79 обеспечивается поддержка только шести портов из восьми: четырёх SATA 3 Гбит/с и двух SATA 6 Гбит/с. Ещё два порта SATA 6 Гбит/с обеспечиваются при помощи контролера ASMedia ASM1061:

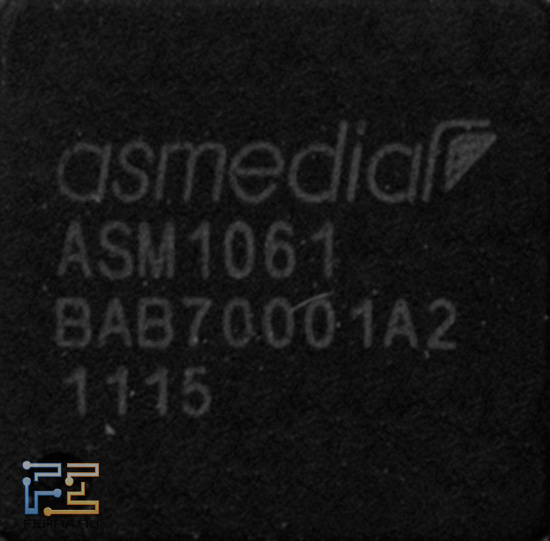

SATA контролер ASMedia ASM1061

При помощи ещё одного такого же контролера обеспечивается поддержка двух eSATA, расположенных на задней панели материнской платы.

USB 3.0, как и у Rampage IV Extreme, реализован при помощи контролеров ASMedia ASM1042, истина на сей раз, контролеров не четыре, а три (по одному контролеру на два порта):

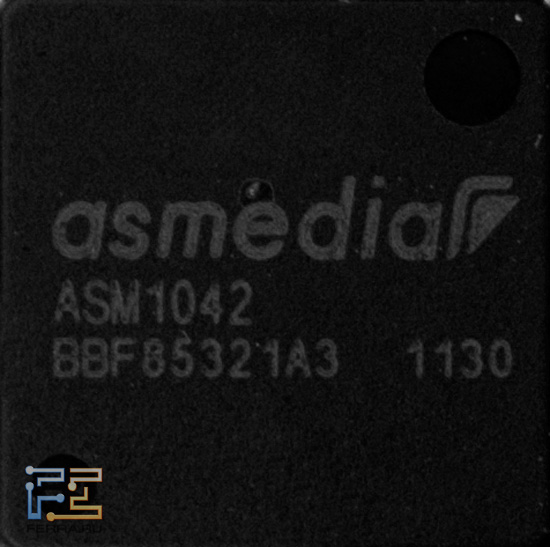

USB 3.0 контролер ASMedia ASM1042

Соответственно, и USB 3.0 портов стало доступно не восемь, как было у Extreme, а шесть. Четыре из них находятся на задней панели материнской платы, ещё два расположены в виде колодки для подключения пары корпусных USB 3.0 портов.

За встроенный звук отвечает решение ASUS SupremeFX III, вероятней всего, основанное на кодеке VIA VT2020. Если раньше звук SupremeFX предоставлялся в виде платы расширения, то теперь звук распаян непосредственно на материнской плате. Возможно, такой звук - как раз то, чего не хватало Extreme версии платы, у которой было простенькое решение на базе Realtek ALC898.

В качестве Multi-IO используется микросхема Nuvoton NCT6776F:

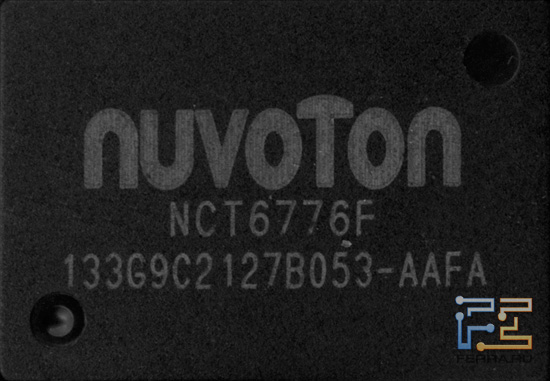

Микросхема Multi-IO Nuvoton NCT6776F

Весьма популярный ныне контролер, используемый на многих других материнских платах, в том числе и на Rampage IV Extreme.

На задней панели ASUS Rampage IV Formula расположены:

• Один совмещённый PS/2 порт для клавиатуры/мыши;
• Кнопка Clear CMOS;
• Кнопка включения/выключения ROG Connect;
• Шесть портов USB 2.0, включая порт для ROG Connect;
• Четыре порта USB 3.0;
• Два порта Power eSATA;
• Один порт LAN;
• Оптический выход S/PDIF;
• Шесть аудиовходов/выходов 3.5-мм mini-jack.

По сравнению с Extreme версией недостаёт пары USB 2.0 портов, а также модуля Bluetooth.

Возможности BIOS Setup

Уже традиционно для материнских плат ASUS последнего времени вместо устаревшего BIOS используется UEFI оболочка. При входе в UEFI первым делом открывается меню EZ Mode.

Здесь присутствуют основные функции мониторинга, возможность выбора загрузочного устройства и возможность выбора одного из трёх режимов работы системы: Power Saving, Normal или ASUS Optimal. Исходя из названия настроек, понятно, что первый режим способствует достижению максимальной энергоэффективности, второй является обычным режимом работы, а третий - режимом авторазгона, который позволяет поднять производительность системы без особого углубления в нюансы процесса разгона.

В этом же меню можно выбрать и язык оболочки, причём в списке доступных есть и русский.

Все основные настройки сосредоточены в меню Advanced Mode:

Как и в случае с Rampage IV Extreme, на Rampage IV Formula при входе в Advanced Mode в первую очередь открывается вкладка Extreme Tweaker, посвященная настройкам разгона. Вкладка main является второй в списке, то есть плата вроде и позиционируется как игровая - но её уклон в нештатные режимы функционирования дополнительно подчёркивается. Из настроек Extreme Tweaker никуда не пропали и пара профилей, заготовленных исключительно для экстремального разгона. Также сохранились возможности авторазгона через выбор требуемой частоты работы процессора в строке CPU Level UP.

Настройки разгона перекочевали от Extreme версии платы практически без изменений, разве что нет меню VGA Tweakers’Paradise, при помощи которого на Extreme версии можно было управлять напряжениями на видеокартах непосредственно из под UEFI оболочки.

Немалая часть настроек разгона распределена по дополнительным вкладкам. Наиболее интересные настройки сконцентрированы в подменю DRAM Timing Control и DIGI+ Power Control.

Помимо перечня доступных к изменению задержек, от экстремальной версии платы сохранились в меню DRAM Timing Control и готовые профили разгона для микросхем Powerchip (PCS) и Elpida Hyper. Не остался без внимания и профиль RAW MHZ, предназначенный для покорения максимальных частот памяти независимо от применяемых микросхем.

В меню DIGI+ Power Control предоставляются тонкие настройки управления питанием: можно задать режим работы Load-Line Calibration для напряжений питания CPU и CPU VCCSA, управлять частотой работы цепей MOSFET для преобразователей питания CPU, CPU VCCSA, CPU VTT и DRAM. Также можно задать температурный порог срабатывания защиты, и указать значение предела потребления процессора, причём сделать это можно как относительно тока потребления, так и относительно температурного режима. Есть и возможность управления активностью фаз питания в преобразователе питания процессора.

Большинство настроек данного меню предназначены для экстремального разгона, при настройке системы на повседневную работу настройки с данного меню особенно не понадобятся, разве что, не будет лишним подбор оптимального режима работы Load-Line Calibration.

Не понадобятся при повседневной работе и сосредоточенные в подменю CPU Tweakers’Paradise, Memory Tweakers’Paradise, PCH Tweakers’Paradise настройки, потому заострять на них внимание не будем.

После Extreme Tweaker следующей идёт вкладка Main:

Здесь можно узнать основную информацию о системе, а именно: об установленном процессоре и его текущей тактовой частоте, об установленной в систему оперативной памяти, а так же о версии прошивки материнской платы.

Здесь же можно задать дату/время, выбрать язык оболочки, или установить пароли на включение системы и на вход в UEFI.

Как видно на скриншоте выше, меню Advanced разбито на несколько вкладок. Их содержимое мало чем отличается от меню множества других материнских плат, более-менее интересные настройки собраны разве что в CPU Configuration:

В данном меню можно побаловаться с основными настройками процессора, такими как включение/выключение HT и управление количеством активных процессорных ядер. Тут же можно задать и коэффициент умножения процессора, активировать работу режима Turbo и настроить параметры энергосбережения.

В настройках System Agent задаётся режим работы PCI-E слотов (режимы Gen1, Gen2 или Gen3), в настройках PCH Configuration по прежнему только одна строка меню - High Precision Timer, вкладки SATA Configuration и USB Configuration, как следует из названия, посвящены настройкам SATA и USB. В меню Onboard Device Configuration предоставляется возможность управления периферийными устройствами, такими как звуковой кодек или сетевой кодек. Есть и возможность управления внешними контролерами USB3.0 и SATA/eSATA. Вкладка APM отвечает за настройки старта системы.

Следующий раздел UEFI посвящён мониторингу, название меню соответствующее - Monitor. Как и раздел Advanced, раздел мониторинга разбит на несколько вкладок.

Первое подменю посвящено мониторингу напряжений:

Следующая вкладка посвящена мониторингу температур:

По сравнению с меню мониторинга напряжений, функциональность раздела, посвящённого мониторингу температур несколько выше, ибо помимо непосредственно функций мониторинга есть и доступные к изменению настройки - позволяется задавать пороговые значения температур для активации защиты от перегрева.

Вентиляторам посвящено сразу две вкладки: одна отвечает за мониторинг скорости вращения, вторая - за тонкую настройку скорости вращения.

После раздела мониторинга следует раздел Boot:

Тут можно выбрать приоритет загрузки системы с носителей информации, а также основные настройки загрузки - такие как показ лого, показ сообщений об ошибках и режим UEFI, включаемый при входе в оболочку (EZ Mode либо Advanced Mode). Помимо просто настроек, есть возможность перейти непосредственно к загрузке системы с выбранного из списка носителя информации.

Далее следует раздел Tool, в котором собраны несколько полезных утилит.

Помимо утилит, в данном разделе позволяется активировать подсветку аудиокодека на материнской плате и подсветку дорожек, идущих от кодека к аудио-колодке на задней панели. Почему данная настройка находится в меню Tool - непонятно; на мой взгляд, более разумно было бы разместить её где-нибудь в Onboard Device Configuration.

Сами утилиты у ASUS практически унифицированы для большинства материнских плат: EZ Flash 2 Utility предоставляет возможности по обновлению UEFI материнской платы, SPD Information - информацию об установленных модулях оперативной памяти, O.C. Profile позволяет сохранять до восьми профилей настроек системы, а GO Button позволяет создать профиль разгона, привязанный к одноимённой кнопке в правом верхнем углу материнской платы.

Подводя итоги по UEFI меню, можно сказать, что оно практически в неизменном виде перекочевало от рассмотренной ранее Rampage IV Extreme. Изменения коснулись лишь меню VGA Tweakers’Paradise, которое на Rampage IV Formula отсутствует и возможности активации подсветки аудио-кодека, которой нет у Extreme версии.

Тестовый стенд

Asus Rampage IV Extreme тестировалась в составе следующей конфигурации:

• Процессор: Intel Core i7 3960X
• Видеокарта: NVIDIA GTX 570
• Оперативная память: Kingmax 3 x 2 Гб 1333 МГц
• Блок питания: Antec SG850W
• Жесткий диск: Intel SSD 160 Гб

Разгон и температурный режим

Разгон процессора производился при напряжении питания 1.25 В, максимальная достигнутая частота при таком напряжении составила 4300 МГц:

Вероятней всего, разница в разгоне по сравнению с Rampage IV Extreme (которая, к слову, показала результат на 130 МГц выше) обусловлена менее агрессивной работой Load-Line Calibration, и при более тщательном подборе настроек разгона разница между материнскими платами уложилась бы в пределы погрешностей.

Каких либо проблем с разгоном выявлено не было, и ограничителем является лишь напряжение питания процессора и его температурный режим. Хотя, максимальные частоты в зависимости от напряжения всё же ниже, к примеру, при 1.4 В система стартовала только на 4.8 ГГц против 5.0 ГГц на Rampage IV Extreme.

Если процессор быстро перегревался, то непосредственно материнская плата справлялась со своими обязанностями без особых трудностей.

Температурный режим выше, чем у Rampage IV Extreme, причём наибольшая разница наблюдается в температуре радиаторов системы питания, и, вероятно, это обусловлено не использованием пассивной системы охлаждения, а большим тепловыделением VRM. Но, несмотря на то, что температурный режим выше, значения температур не являются критическими, запас прочности остаётся достаточный для того, чтобы особо не заострять на этом внимание.

Результаты тестов

Замеры производительности осуществлялись как для режима со штатными частотами, так и при разгоне. Частота работы памяти в обоих случаях составляла 1333 МГц, стендовый графический адаптер в лице GTX 570 разгону подвергнут не был.

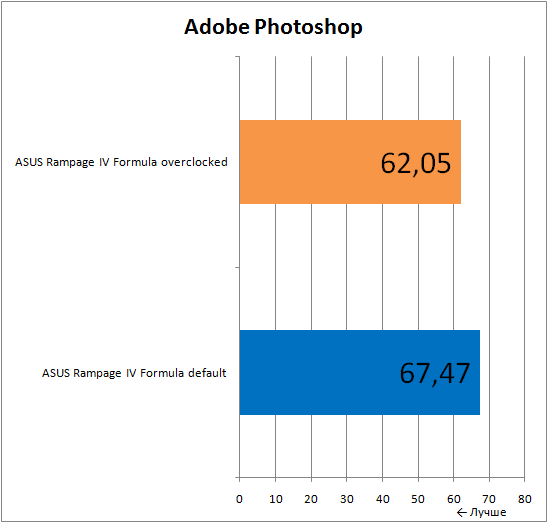

Результаты тестирования материнской платы ASUS Rampage IV Formula в Adobe Photoshop

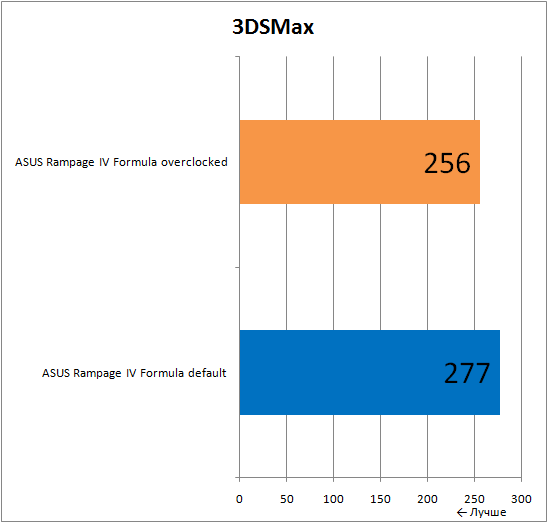

Результаты тестирования материнской платы ASUS Rampage IV Formula в 3DSMax

Результаты тестирования материнской платы ASUS Rampage IV Formula в Cinebench 11.5

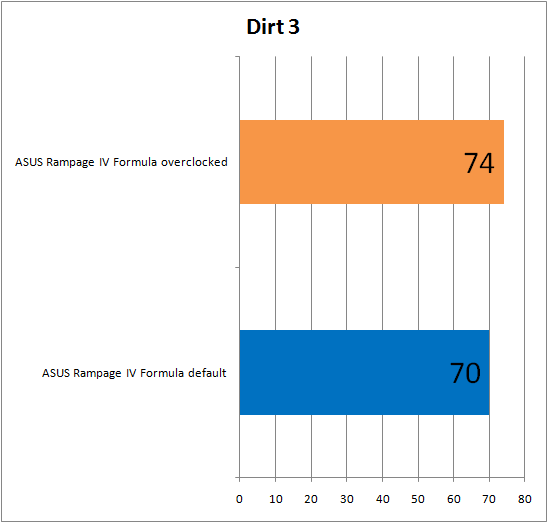

Результаты тестирования материнской платы ASUS Rampage IV Formula в Dirt 3

Результаты тестирования материнской платы ASUS Rampage IV Formula в 3Dmark 11 Extreme

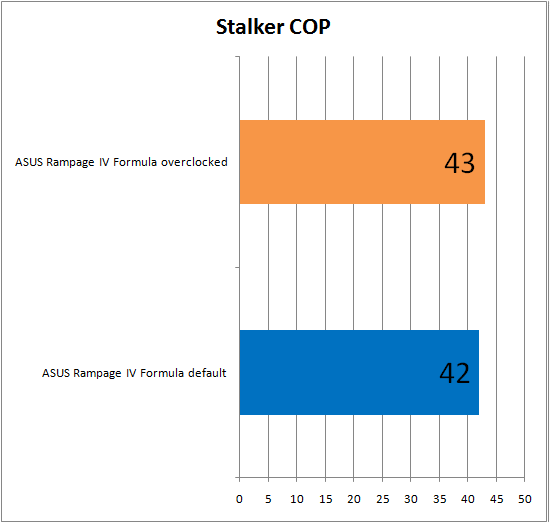

Результаты тестирования материнской платы ASUS Rampage IV Formula в Stalker COP

Как видно по результатам тестирования, местами разгон даёт неплохую прибавку, местами рост производительность не велик. Надо отметить, что производительность у LGA2011 и без разгона высока.

Заключение

Если провести параллели с Rampage IV Extreme, то за удешевление на 1500-2000 рублей (согласно данным price.ru) пользователь получит следующие различия:

• форм-фактор ATX (305х244 мм) против EATX (305x272 мм) у Extreme версии. Для кого-то это может быть как плюсом (совместимость с большим количеством компьютерных корпусов), для кого-то минусом (возросшая плотность компоновки, а так же некоторое снижение функциональности);
• четыре слота оперативной памяти вместо восьми;
• шесть USB 3.0 портов вместо восьми;
• отсутствие Bluetooth модуля;
• отсутствие модуля OC Key;
• отсутствие колодки для подключения термопар;
• PCI-E X1 слот вместо PCI-E X8, но с другой стороны, возможность работы с тремя графическими адаптерами в режиме 16-8-16 вместо 16-8-8 на Extreme версии;
• полностью пассивная система охлаждения, которая, с одной стороны, приводит к более высокому температурному режиму, но, с другой стороны, не издаёт шума;
• более качественный встроенный звук.

Единственным безоговорочным плюсом ASUS Rampage IV Formula (наряду с более низкой стоимостью) является только более качественный встроенный звук, а вот остальные отличия зависят от предпочтений пользователя, и могут являться при выборе материнской платы как ключевыми, так и малозначительными. Если рассматривать материнскую плату как игровую, то реализованный на базе SupremeFX III звук и форм-фактор ATX будут явными плюсами, в то время как пострадавшие от удешевления возможности при создании игровой системы, как правило, не востребованы.
