Обзор материнской платы ASUS P9X79

Серия статей по материнским платам компании ASUS, основанным на новейшем чипсете Х79, продолжается. В данном обзоре мы познакомимся с самой младшей материнской платой линейки P9 - ASUS P9X79.

Читайте также:

• Тестируем новинки: процессоры Sandy Bridge E LGA 2011 и материнская плата ASUS P9X79 Deluxe
• Обзор топовой материнской платы ASUS Rampage IV Extreme

Таблица технических характеристик

Комплектация и внешний вид

Внешность упаковки соответствует общему стилю всей линейки P9. Упаковка выполнена в темной цветовой гамме и обильно усыпана различными логотипами.

На обратной стороне вы найдете несколько слов о различных фирменных технологиях и прочих достоинствах материнской платы.

Комплектация включает в себя мануал по установке процессора, книжку с техническими характеристиками, инсталляционный диск с программным обеспечением, мостик CrossFireX, кабели SATA, и заглушку для задней панели разъемов. Все необходимое есть.

На этом мы переходим к изучению внешних особенностей и конструктивных решений подопытной платы.

Материнская плата выполнена в форм-факторе ATX.

Расположение элементов - стандартное для материнских плат на чипсете X79.

Несмотря на то, что рассматриваемая нами плата ASUS P9X79 является самой младшей в семействе на данный момент, она сохранила все восемь слотов для установки модулей памяти (в отличие от материнской платы ASUS Rampage IV Formula). На сайте производителя вы сможете найти список сертифицированной оперативной памяти.

Подсистема питания процессора насчитывает десять фаз. Также по две фазы питания приходится на каждые четыре разъема для оперативной памяти.

Охлаждение на материнской плате пассивное. Это нормально: только самые дорогие материнские платы оснащаются активными системами охлаждения. В данном случае это была бы глупая переплата и дополнительный шум. Один радиатор установлен на южном мосту, другой - на фазах питания процессора. Оба радиатора имеют очень неровную поверхность, что позволяет заметно увеличить площадь, тем самым улучшив эффективность рассеивания тепла.

Хочется отметить, что производитель не установил кнопки включения и перезагрузки на самой плате. Конечно, это сравнительно бюджетное решение и здесь нужно экономить. Но я бы согласился с этим, только если бы стоимость платы не превышала сто долларов - явно не наш случай. Для большинства пользователей данные кнопки совершенно не нужны, но все же платформа LGA 2011 создавалась для энтузиастов, и на данный момент в линейке процессоров для этого разъема нет ни одного с заблокированным множителем, что говорит о многом. Поэтому лично для меня это минус, причем ощутимый.

На плате распаяно пять слотов PCI-E и один PCI. Последнее является очень хорошей новостью. Множество людей до сих пор используют звуковые карты, оснащенные данным разъемом, и не видят ни одной причины, почему они должны менять их. Да и не только звуковые карты могут устанавливаться в PCI слот.

PCI-E слоты работают в следующей конфигурации, если перечислять их сверху вниз:

• PCI-e 16x
• PCI-e 1x
• PCI-e 1x
• PCI-e 16x
• PCI-e 8x

Самый верхний разъем PCI-e умеет работать в режиме 3.0, который появился с выходом платформы нового поколения LGA 2011.

На обратной стороне материнской плате чего-либо интересного нет, так что продолжаем изучение деталей.

На задней панели находятся следующие разъемы:

• 1 x PS/2
• 1 x eSATA 6Gb/s
• 1 x Power eSATA 6Gb/s
• 1 x IEEE 1394a
• 1 x LAN (RJ45) port(s)
• 4 x USB 3.0
• 6 x USB 2.0
• 1 x S/PDIF
• 6 x Аудио-разъемы
• 1 x USB BIOS Flashback

Кнопка USB BIOS Flashback работает в паре с белым разъемом USB. Суть работы заключается в следующем: вы записываете в корень вашего флэш-накопителя файл BIOS, вставляете его в белый (и только в него!) разъем USB, нажимаете на кнопку и BIOS перепрошивается даже без включения платы.

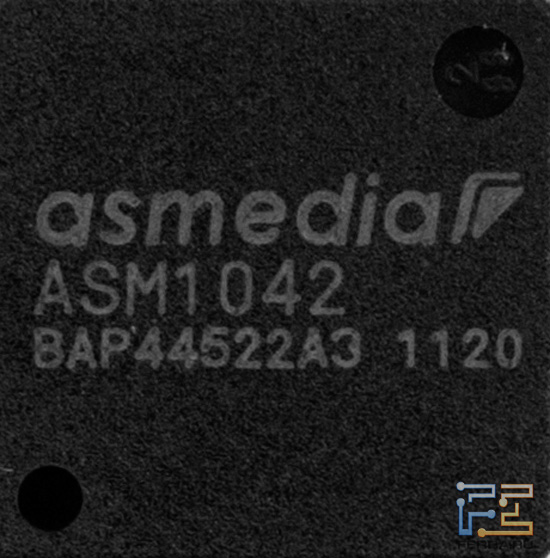

Микросхема ASMedia ASM 1042

Четыре разъема USB 3.0 работают с помощью микросхем ASMedia ASM 1042.

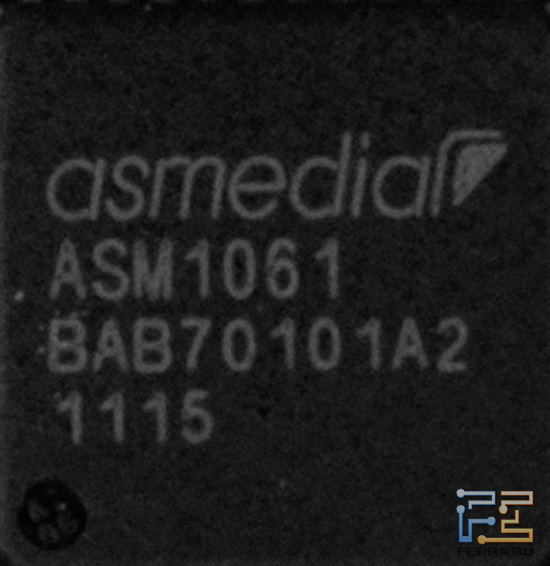

Микросхема ASMedia ASM 1061

Микросхема ASM 1061 обеспечивает поддержку двух SATA 6 Гбит, которые реализованы в виде двух портов eSATA.

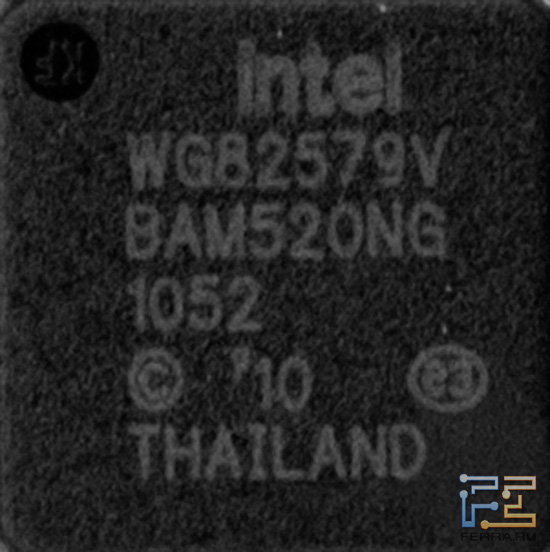

Микросхема Intel 82579V

Сеть работает на мощностях микросхемы Intel 82579V, расположенной рядом со слотом PCI-E 3.0.

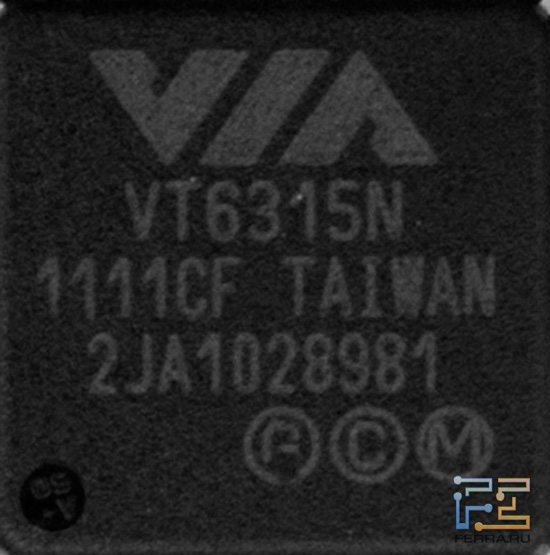

Микросхема VIA VT6315N

За работу порта IEEE 1394a отвечает микросхема VIA VT6315N.

В правом нижнем углу поселились такие вот штучки. Они созданы для облегчения разгона неопытным пользователям. После того как я передвинул джампер TPU в положение on (как на фотографии), система автоматически запустилась на шине 126 МГц с увеличенным до 1.3 V напряжением на процессоре. Хочу заметить, что для столь серьезного повышения напряжения необходима хорошая система охлаждения. Если вы передвинете джампер EPU в режим on, активируется контроль потребления энергии с функциями энергосбережения.

Материнская плата оснащена шестью разъемами SATA для подключения жестких дисков, но лишь два из них работает в режиме SATA 3. Остальные четыре поддерживают только SATA 2. Все шесть разъемов работают на мощностях южного моста.

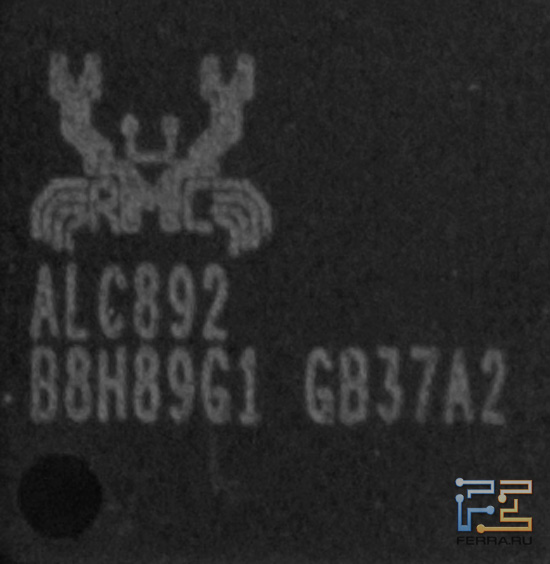

Микросхема интегрированного звука

Встроенный аудио кодек реализован микросхемой ALC 892.

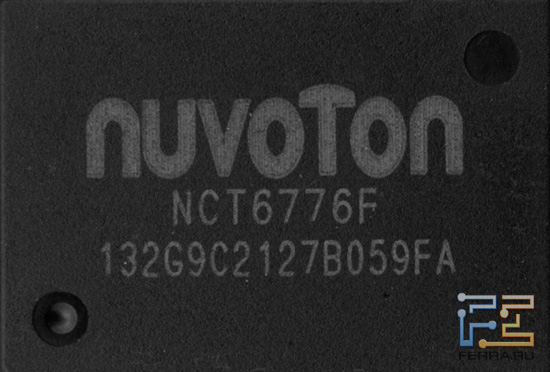

Микросхема Multi-IO Nuvoton NCT6776F

За системный мониторинг отвечает контроллер Nuvoton NCT6776F

На этом ознакомление с техническими возможностями платы подходит к концу, и мы кратко пробежимся по основным меню BIOS.

BIOS ASUS P9X79

При запуске БИОСа нас встречает EZ Modе. В нем собрана основная информация о вашей системе в максимально простой форме. Здесь вы можете посмотреть тактовую частоту процессора, объем установленной оперативной памяти, напряжения, а также температуру процессора и скорость вращения процессорного кулера.

Переключаемся в расширенный режим… и здесь нас встречает вкладка Main. На ней собрана вся системная информация о процессоре, оперативной памяти и версии BIOS.

Вкладка Ai Tweaker открывает перед нами возможности разгона. Здесь находится пульт управления вашим процессором и оперативной памятью. Вы можете выставить частоту системной шины, изменить множитель процессора, настроить управление питанием соответственно с вашими потребностями, изменить частоту функционирования оперативной памяти и многое другое. Если вы плохо разбираетесь во всем этом, советую вам ничего здесь не менять, ибо неосторожные действия могут привести к поломкам вашего компьютера.

На данной вкладке нам открывается доступ к настройкам портов SATA и USB. Также здесь можно управлять включением/отключением набортных устройств.

В данном разделе мы можем изменить количество активных ядер процессора, отключить или активировать технологию Hyper-Threading, а также управлять некоторыми функциями энергосбережения.

Разгон процессора и температура

Номинальная тактовая частота процессора составляет 3300 МГц. Разгон производился при помощи увеличения множителя процессора. Максимально стабильная частота процессора при напряжении 1.25 В составила 4200 МГц. Для самой бюджетной платы - результат очень неплохой, учитывая, что ASUS Rampage IV Extreme на таких же настройках смогла разогнать данный процессор до 4400 МГц. При напряжении 1.4 В плата смогла загрузить операционную систему только на 4700 МГц.

Самое горячее место оказалось на фазах питания процессора, что неудивительно. Однако стоит учитывать, что мы используем водяное охлаждение, а, следовательно, околосокетное пространство не обдувается. При использовании воздушного охлаждения ситуация должна в корне измениться.

Тестовый стенд

ASUS P9X79 тестировалась в составе следующей конфигурации:

• Процессор: Intel Core i7 3960X
• Видеокарта: NVIDIA GTX 570
• Оперативная память: Kingmax 3 x 2 Гб 1333 МГц
• Блок питания: Antec SG850W
• Жесткий диск: Intel SSD 160 Гб

Результаты тестирования

По традиции предлагаем вам ознакомиться с результатами краткого тестирования, дабы было понятно, что конкретно дает полученный нами разгон. Все игры тестировались в разрешении 1920 х 1080 с максимальными настройками графики.

Результаты тестирования материнской платы ASUS P9X79 в Adobe Photoshop

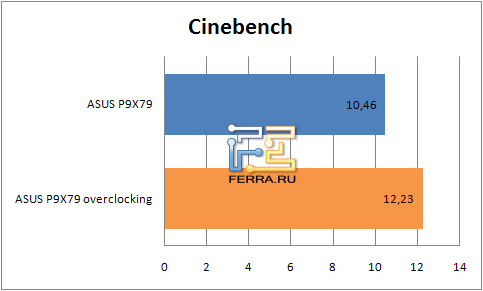

Результаты тестирования материнской платы ASUS P9X79 в Cinebench

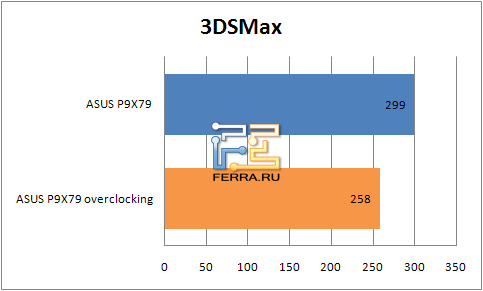

Результаты тестирования материнской платы ASUS P9X79 в 3DSMax

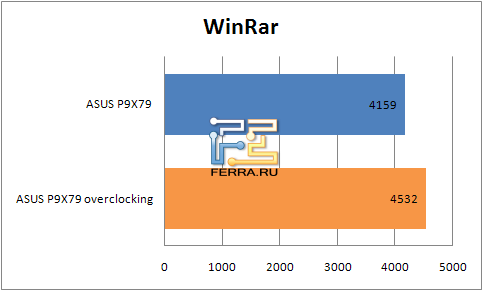

Результаты тестирования материнской платы ASUS P9X79 в WinRar

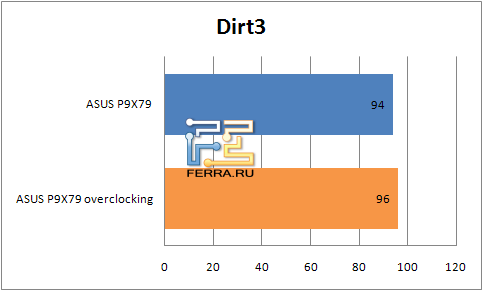

Результаты тестирования материнской платы ASUS P9X79 в Dirt3

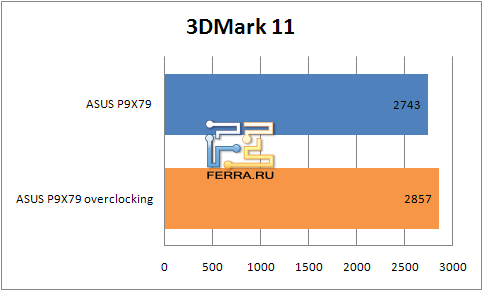

Результаты тестирования материнской платы ASUS P9X79 в 3DMark 11

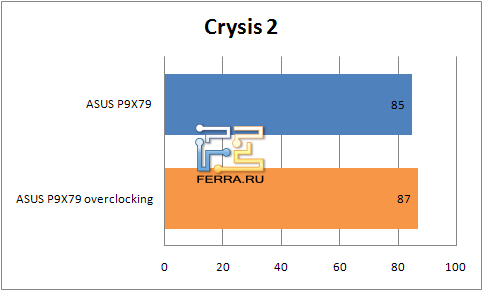

Результаты тестирования материнской платы ASUS P9X79 в Crysis 2

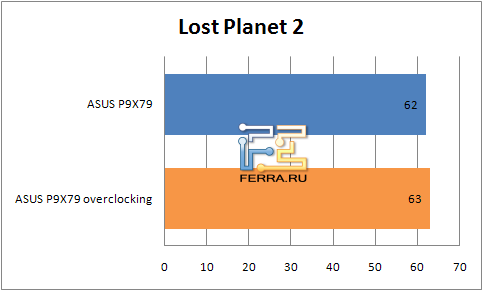

Результаты тестирования материнской платы ASUS P9X79 в Lost Planet 2

Заключение

Материнская плата ASUS P9X79 полностью обрабатывает свою стоимость. Разумеется, данный вывод был сделан с оглядкой на цены старших собратьев испытуемой платы. Но лично мое мнение таково: самая простая материнская плата линейки не должна стоить более 5000 рублей, пусть это даже и топовая платформа со всем вытекающим.

BIOS позволяет регулировать даже самые тонкие настройки, поэтому вам будет где развернуться в процессе разгона. Охлаждение справляется со своей задачей, и справится еще лучше, если процессорный кулер будет оснащен вентилятором. Если вы не хотите переплачивать кучу денег за рюшечки и не собираетесь выжимать из процессора каждый мегагерц, то это определенно ваш выбор.
