Блоки питания ETG Premium - качественная продукция за доступные деньги

Компания ETG практически неизвестна рядовому пользователю. За долгие годы рынок блоков питания сформировался настолько прочно, что появиться на нем с чем-то новым становится всё труднее. Тем не менее, ETG входит на рынок достаточно агрессивно, чем вызывает у нас дополнительный интерес.

Что такое ETG?

Прежде чем приступить к обзору и тестированию блоков питания, попробуем выяснить, что за производство скрывается под торговой маркой ETG, и какую продукцию выпускают под этим брендом? ETG - торговая марка компании WERSA, которая является русским дистрибьютором другого, крупного и известного во всём мире производителя - компании Gembird. Эта компания занимается OEM-производством носителей данных, компьютерной периферии и блоков питания. WERSA, в свою очередь, уже не первый год занимается поставками разного рода компьютерного железа, однако под текущим названием стала известна только в 2009 году. В 2010 WERSA выводит на рынок три линейки блоков питания ETG, это Standard, Advanced и Premium. Как водится, начнём мы со старшей линейки. У нас сегодня на тестировании четыре БП мощностью от 600 Ватт до 1 киловатта!

Общие технические характеристики блоков питания ETG Premium

Это сводный обзор блоков питания, поэтому в таблице указаны только основные характеристики. Количество, длина и тип кабелей блоков будут указаны в отдельных таблицах ниже.

Младший из старших - ETG Premium 600 W

Внешний вид БП ETG Premium 600 W

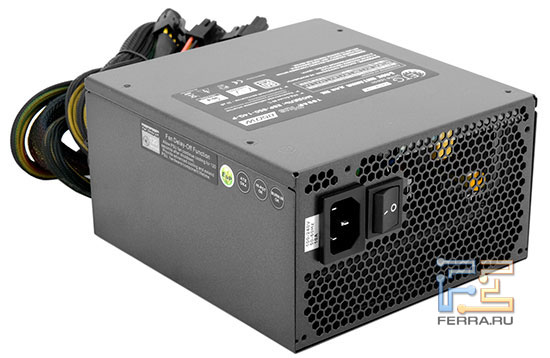

Все блоки, рассмотренные в этой статье, относятся к одной линейке - Premium. Поэтому ни для кого не будет сюрпризом, что внешний вид у них практически одинаковый. Так что скажем сразу, мы подробно описываем дизайн блока питания только один раз, а потом будем возвращаться к внешнему виду только в том случае, если он будет отличаться от общепринятого в линейке. Итак, приступим.

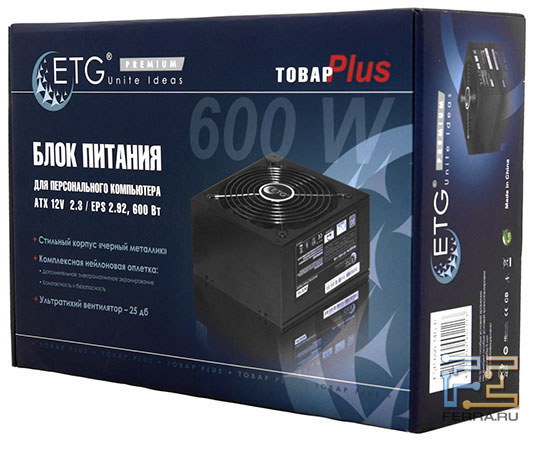

Знакомство с новым продуктом всегда начинается с упаковки. Здесь в ETG постарались на славу - практически все надписи на упаковке выполнены на русском языке. Определённо, это что-то новое для компьютерного железа - обычно никто из производителей не утруждает себя локализацией коробки. Но, к сожалению, не обошлось без ляпов. Если присмотреться, то надпись комплексная нейлоновая оплетка привлекает внимание не нейлоном, а тем, что она якобы создаёт дополнительное электромагнитное экранирование, да и совершенно нерусское словорассказ про то, что обозначает это слово. ультратихий может уколоть намётанный глаз...

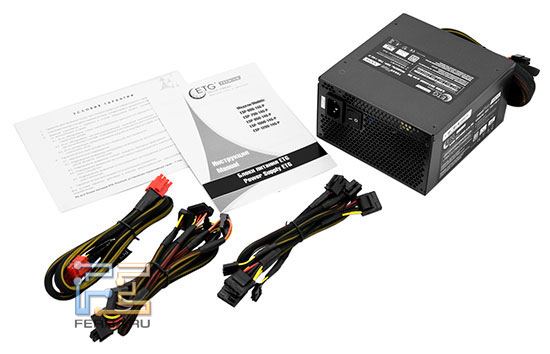

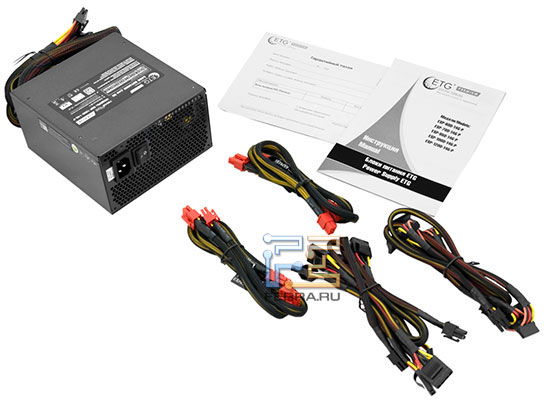

Довольно придираться, рассмотрим комплект поставки. В сущности, кроме блока питания, руководства по эксплуатации, шнура для питания и винтов крепления в коробке больше ничего и нет. Блок питания окрашен тонким слоем краски типа чёрный металлик, провода действительно упакованы в нейлоновую сетку, что повышает удобство расположения проводки внутри системного блока. Уточним сразу - длина у всех четырёх рассматриваемых нами блоков питания ETG одинаковая и составляет 160 мм, . благодаря чему внутри можно установить 140-мм вентилятор

Особое внимание стоит обратить на верхнюю крышку блока - края рамки вентилятора немного загнуты вниз, чтобы уменьшить расстояние между корпусом и вентилятором. Принято считать, что такая форма рамки позволяет уменьшить гул вентилятора на 1 - 2 Дб. Решение это не новое, но и не очень распространённое. В любом случае, шум от вентилятора, по заявлению производителя, составляет 25 децибел.

Разъёмы и кабели, паспортные характеристики

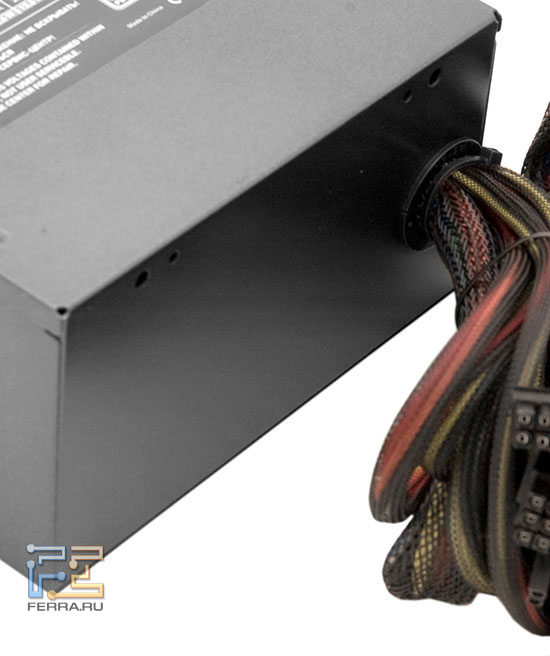

Несмотря на премиальное название, данный блок не относится к модульным. Все кабели собраны в несколько пучков на задней стенке блока. Каждый шлейф упрятан в нейлоновую оплётку, что делает монтаж проводов внутри блока более быстрым и приятным - провода не путаются между собой и не могут случайно попасть в лопасти вентиляторов.

Длины кабелей:

Несколько удивило расположение двух разъёмов питания видеокарт на одном шлейфе, а также неразборный 24-штырьковый разъём питания, который делает невозможной эксплуатацию БП на старых версиях материнских плат форм-фактора ATX. Такой разъём ATX версии 2.3 присутствует на всех БП линейки Premium. Длина проводов кажется нам достаточной только для корпусов небольшого и среднего размеров. Например, в корпусах, подобных Zalman GS1000, где БП расположен снизу и у которых есть возможность скрытой проводки кабелей, блок питания будет бесполезен. Скорее всего, такое малое количество кабелей обусловлено мощностью блока - от БП на 600 Вт нечасто требуется поддержка двух мощных топовых видеокарт или большого RAID-массива винчестеров. Тем не менее, производитель заявляет, что данный блок (как и все прочие в линейке Premium) способен обеспечить питание двух видеокарт от AMD или NVIDIA. Но в случае топовых моделей придётся воспользоваться адаптерами Molex-PCIe, которые обычно идут в комплекте с видеокартами. Кроме того, все блоки питания в линейке оборудованы: активным PFC, защитой от короткого замыкания, защитой от перегрузок (SCP, OVP, OCP, OPP, OTP0) и относятся к стандарту 80 Plus. Этот стандарт означает, что КПД блоков питания составляет не менее 80% в диапазоне нагрузки от 20% до 100%.

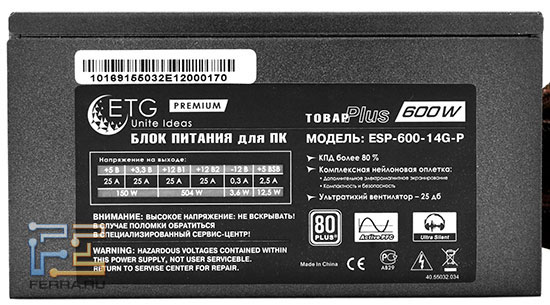

Номинальная мощность нагрузки блока - 600 Вт. Шина +12 Вольт разделена на две виртуальные линии. На них блок способен выдать до 504 Ватт. На шины +5 и +3 Вольта блок способен дать одинаковую мощность равную 150 Ваттам. При этом максимальная сила тока на этих шинах одинаковая и составляет 25 Ампер. На корпусе всех блоков замечена наклейка EuP Ready, это означает, что в простое(когда компьютер выключен) блок питания потребляет из сети не больше одного ватта.

Внутреннее устройство блока ETG Premium 600 W

Первое, что бросилось нам в глаза после вскрытия блока - обычные алюминиевые радиаторные пластины без оребрения, на которых установлены силовые транзисторы. Это намекает на высокий КПД блока в работе, говорит о малом тепловыделении транзисторов и хорошей охлаждающей способности вентилятора.

Компоновка внутреннего устройства стандартна для современных блоков питания. Силовые транзисторы установлены на радиаторах, имеется групповая стабилизация напряжений в выходном каскаде. Толщина радиатора входного и выходного каскадов составляет 5 мм, толщина радиатора с силовыми элементами - 3 мм. Производитель конденсаторов, установленных внутри блока - популярная фирма Teapo.

В выпрямителе входного контура установлен конденсатор Teapo ёмкостью 390 мкФ, рассчитанный на максимальное напряжение до 400 Вольт и максимальную температуру, равную 85 C. В выходном каскаде установлены электролитические конденсаторы от Teapo различной ёмкости.

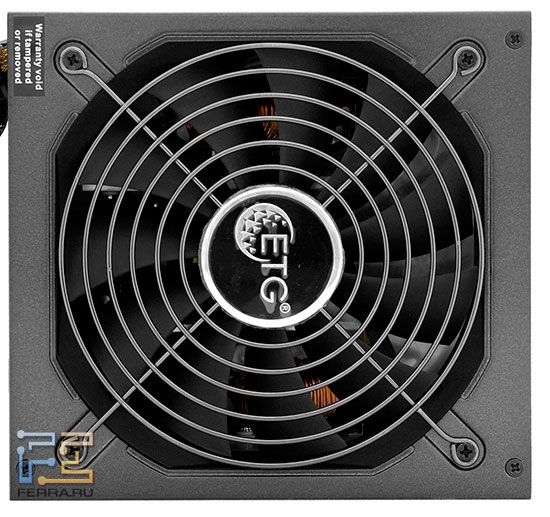

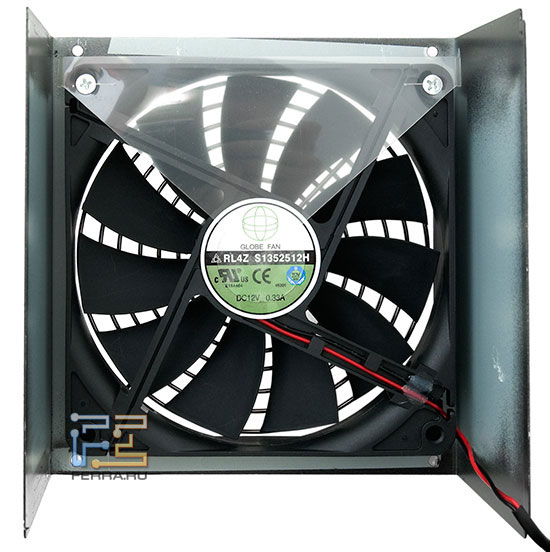

Все блоки питания ETG, упоминающиеся в этом обзоре, охлаждаются 140-мм вентилятором, который питается от 12 Вольт линии, потребляя 0,33 Ампер. Внутри него используется подшипник скольжения. Для оптимизации воздухопотока и увеличения давления воздуха на самые нагревающиеся элементы блока, на вентилятор установлена специальная треугольная пластиковая накладка. К раме вентилятора она крепится при помощи двух винтов, а к ротору - при помощи клея. С внешней стороны вентилятор закрыт круглой проволочной решёткой.

Тестирование блока питания ETG Premium 600 W

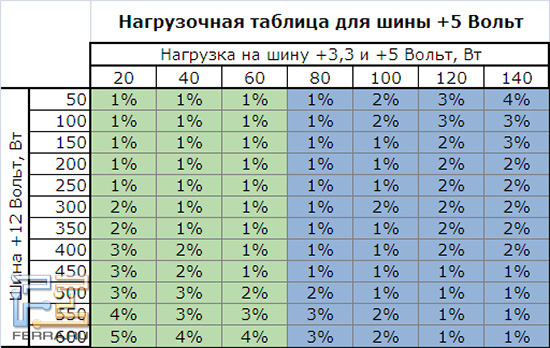

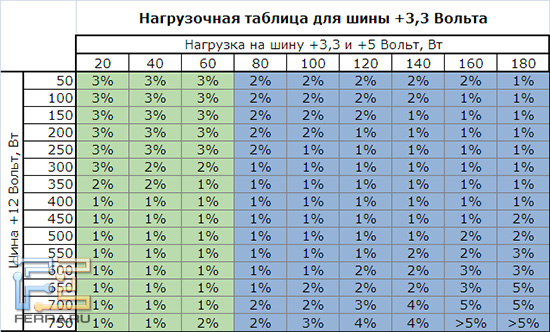

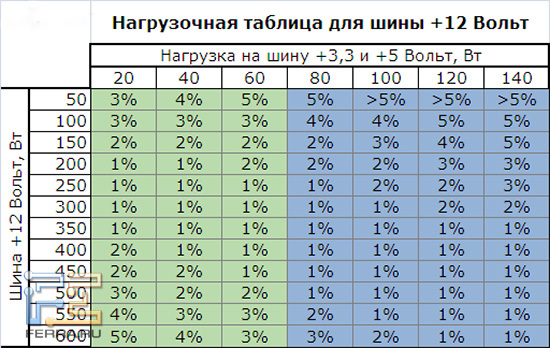

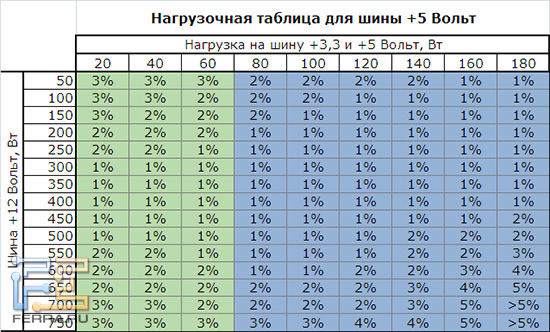

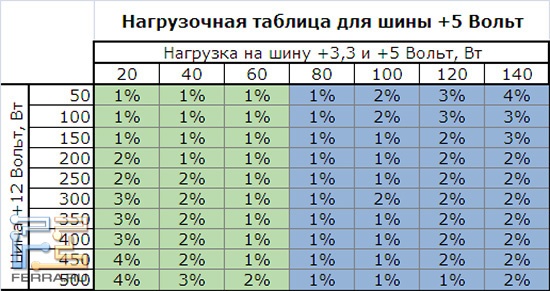

Первый тест блоков питания - нагрузочный. Результаты тестирования представлены в виде таблиц. В заголовках столбцов указана нагрузка на шины 3,3 и 5 Вольт, а в заголовках строк - на шину 12 В. Зелёным цветом в таблицах выделена средняя мощность, которую может потреблять довольно прожорливый компьютер с шестиядерным процессором и одной или двумя очень прожорливыми видеокартами. Синим цветом выделена экспериментальная нагрузка, которую мы эмулировали на стенде. В реальной жизни блок питания не будет подвергаться таким нагрузкам.

Отклонение напряжения не должно превышать 5%. Отклонение в 2 или 3% считается нормальным, в 4% - средним, а 5% - высоким.

Из результатов хорошо видно, что блок питания хорошо выдержал наши испытания. Отклонение в зелёной зоне по всем трём шинам ни разу не доходило до 5%.

Второе испытание - испытание вентилятора. Мы измеряли шум вентилятора при различной нагрузке на блок питания. К сожалению, в лаборатории невозможно измерить уровень шума в децибелах, поэтому эту характеристику можно считать относительной.

При минимальной нагрузке вентилятор издавал мало шума, работать рядом с таким блоком можно. Но, на наш взгляд, уровень шума при минимальной нагрузке находится немного выше комфортного. При достижении нагрузки в 200 Ватт вентилятор начинал вращаться намного быстрее и, следовательно, издавать больше шума.

ETG Premium 700 W - увеличена не только мощность

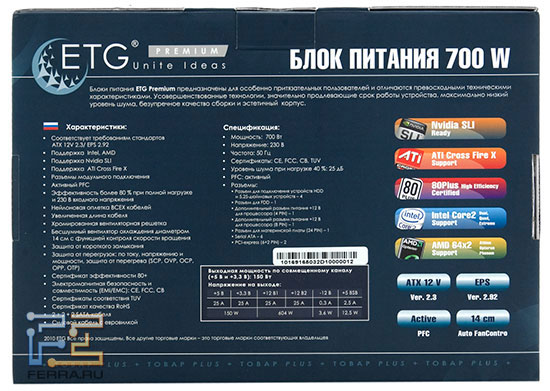

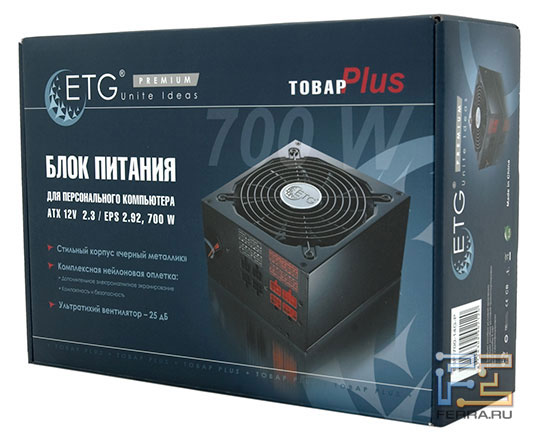

Упаковка этого блока питания почти точь-в-точь повторяет упаковку предыдущего рассмотренного нами блока - та же матовая полиграфия, тот же приятный дизайн, и те же надписи на русском языке про нейлоновую оплётку... Но характеристики блока, само собой, уже другие.

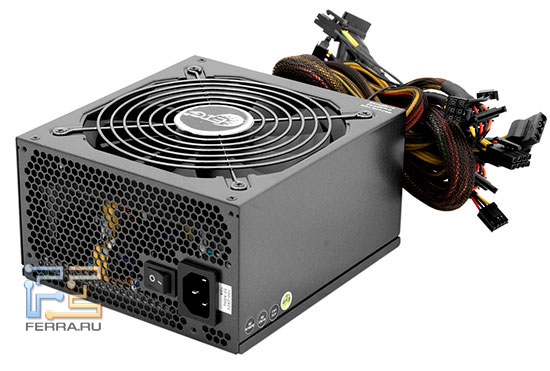

Внешне семисотый блок питания отличается от своего младшего, шестисотого брата не только выросшей мощностью и номером модели. Если у ETG Premium 600Вт все провода выходят из одного отверстия, то у ETG Premium 700Вт конструкция модульная. В комплекте с блоком, кроме краткой инструкции и гарантийного талона, находятся все необходимые кабели.

Разъёмы и кабели, паспортные характеристики

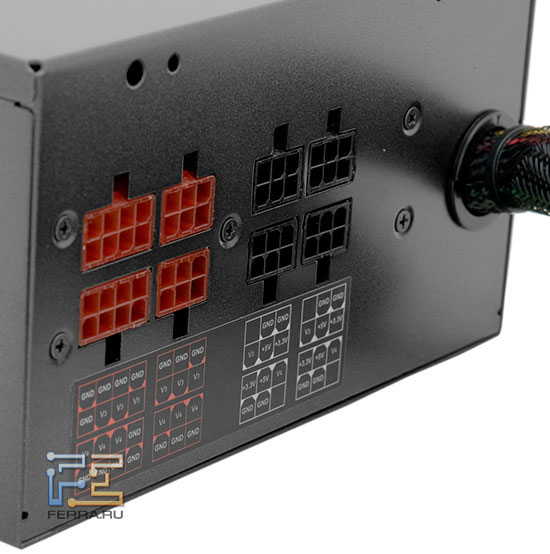

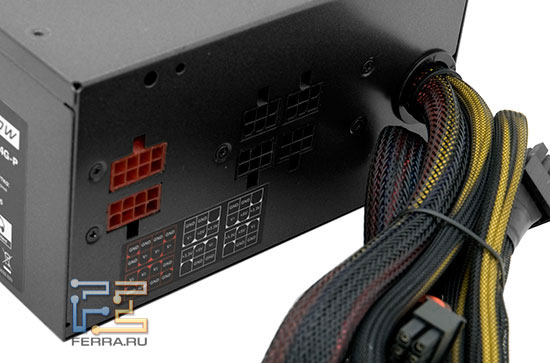

Как уже было сказано выше, БП ETG Premium 700 Вт имеет модульную конструкцию. Так же устроены ещё блоки питания ETG на 850 и 1000 Вт, о которых вы можете прочесть далее по тексту. Как и у большинства современных модульных блоков питания, часть кабелей всё же несъемные. Это неразборный 24-pin ATX, 8 и 4-pin CPU. Кабели SATA и Molex подключаются к блоку питания через 6-pin разъёмы чёрного цвета, расположенные на задней панели. Кабели PCIe подключаются к расположенным там же 6 и 8-pin разъёмам красного цвета.

Внимательный читатель заметит, что на коробке ETG Premium 700Вт нарисован блок питания с четырьмя разъёмами PCIe, но на самом деле на блоке есть только два таких разъёма. Видимо, при оформлении упаковки использовался стандартный шаблон. Забегая вперёд, скажем, что у блоков питания ETG на 850 и 1000 Ватт сзади не два, а четыре разъёма PCIe - всё как на картинке.

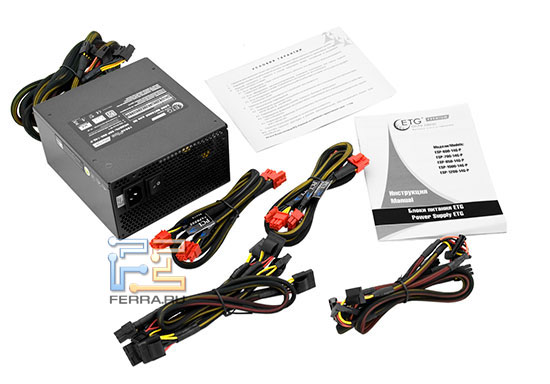

В комплекте было по 2 кабеля с каждым из вышеперечисленных наборов разъёмов. Дальше в процессе осмотра кабелей обнаружилось, что в разъём для PCIe кабелей, расположенный на задней стенке блока, может быть вставлен кабель 8-pin CPU. Конечно, представить фантастический вариант, когда процессорный кабель будет вставлен в PCIe разъём блока питания практически невозможен, но, как показывает многолетняя практика, защита от дурака никогда не бывает лишней.

Длины кабелей:

Длины кабелей ATX и CPU у семисотого БП, можно сказать, совпадают с длинами у шестисотого. Поэтому длины кабелей у ETG Premium 700 Вт тоже не хватит для подключения материнской платы в корпусах с нижней установкой блока питания и скрытой проводкой кабелей.

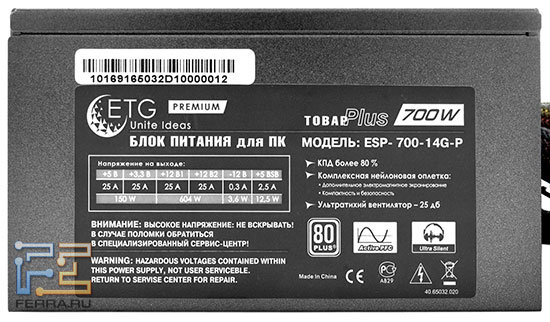

Паспортные характеристики ETG Premium 700 Вт тоже крайне похожи на характеристики шестисотого блока. Шина +12В разделена на две виртуальные линии, на которые блок питания способен дать 604 Ватта. На шины +3 и +5 Вольт блок способен выдать одинаковую мощность равную 150-ти Ваттам. Сила тока на всех трёх шинах одинаковая - 25 А.

Внутреннее устройство блока ETG Premium 700 W

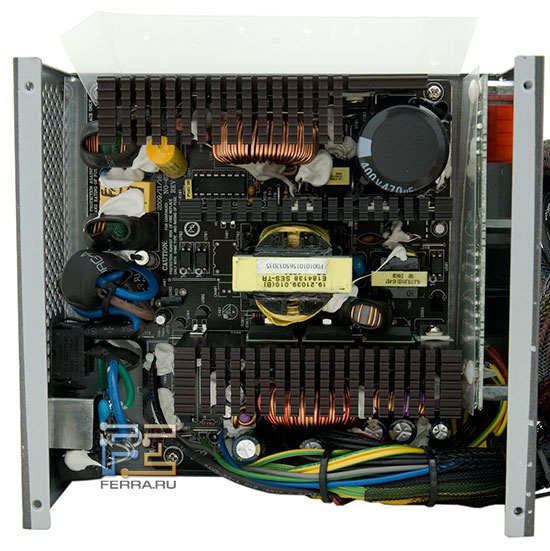

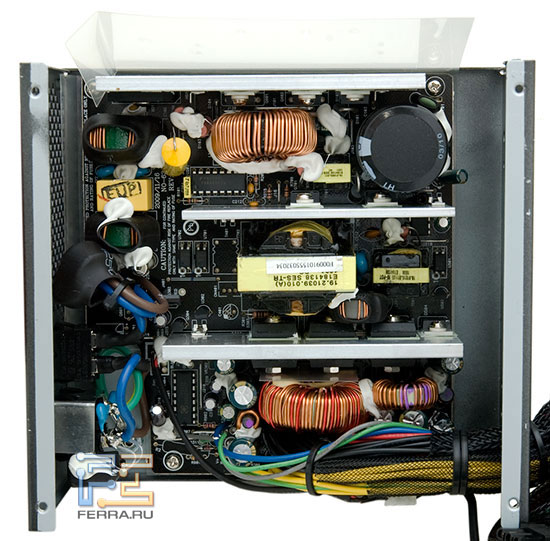

Как только мы сняли с БП крышку, то сразу заметили, что он почти точь-в-точь повторяет своего младшего брата. Разве что изменились радиаторы - на них появилось небольшое оребрение и теперь они окрашены в чёрный цвет. Появление рёбер на радиаторах вполне логично, учитываю возросшую мощность блока питания.

В выпрямителе входного контура установлен конденсатор Teapo ёмкостью 470 мкФ, рассчитанный на напряжение до 400 Вольт и максимальную температуру, равную 85 C. В выходном каскаде установлены конденсаторы от Teapo различной ёмкости.

Вентилятор блока питания ETG Premium 700 W аналогичен вентилятору, установленному в блок питания ETG Premium 600 W, его диаметр составляет 140 миллиметров.

Тестирование блока питания ETG Premium 700 W

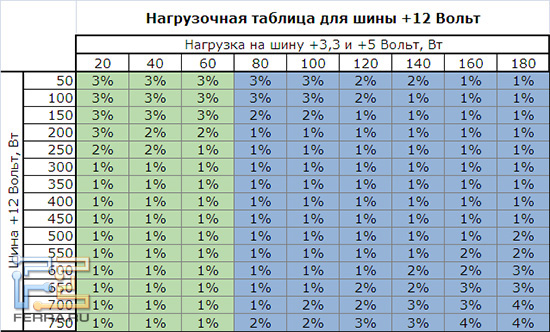

Как и в прошлый раз, начали мы с нагрузочного теста.

Судя по таблицам, ETG Premium 700 W демонстрирует схожие со своим шестисотым собратом результаты, разве что отклонение в зелёной зоне на всех трёх шинах несколько раз приблизилось к опасному порогу в 5%. Это обусловлено одинаковой платформой, на которой собраны эти два блока. Результаты тестов ETG Premium 700 W хуже, чем у ETG Premium 600 W, но совсем незначительно. В реальной ситуации такая разница совершенно не будет заметна.

Приступим к испытанию вентилятора блока. Здесь всё почти так же, как и в предыдущем тесте. При минимальной нагрузке уровень шума такой же, как у ETG Premium 600 Вт, но если нагрузить блок до 220 Вт и более, вентилятор начинает ощутимо шуметь.

ETG Premium 850 W - в одном шаге от киловатта

Упаковка этого БП полностью повторяет упаковку предыдущих двух блоков.

Внешне блок отличается от своего семисотого собрата только наличием дополнительного разъёма питания PCIe и немного другим набором выходящих из него кабелей питания CPU. В комплекте с блоком, как и положено, идут все необходимые кабели, инструкция и гарантийный талон. Если приглядеться к блоку повнимательнее, то на корпусе можно найти незаметную серую наклейку. В ней сказано, что после выключения блока вентилятор будет работать примерно 120 секунд. Это сделано для дополнительного охлаждения компонентов БП и увеличения их срока службы. Такое поведение вентилятора часто встречается у блоков питания других крупных производителей.

Разъёмы и кабели, паспортные характеристики

Ключевое отличие этого блока от ETG Premium 700 W заключается в том, что у 850 W появились два дополнительных разъёма PCIe для питания второй видеокарты. Кроме того, у этого блока немного нестандартный набор кабелей питания CPU. Вместо обычного набора из двух кабелей 8-штырьковых CPU и 4-штырьковых CPU, у этого блока есть два кабеля по 8-pin CPU каждый. Это означает, что данный блок можно использовать для питания двухпроцессорных систем, например, Intel Skulltrail.

Длины кабелей:

Длины кабелей у ETG Premium 850 W отличаются от аналогичных кабелей у ETG Premium 700 W. Кабель ATX стали немного длиннее, а у кабелей Molex появилось по дополнительному разъёму на каждом кабеле. Кроме этого, изменилась распайка разъёмов SATA и Molex. Это значит, что данные кабели от восьмисотого блока нельзя подключить к семисотому - на разъёмах кабелей сделаны разные ключи. Правда, присутствует обратная совместимость и кабели от младшей, семисотой модели можно подключить к старшей. Но, как мы уже писали выше, распайка разъёмов на блоках питания разная, поэтому в результате такого эксперимента может случиться что угодно.

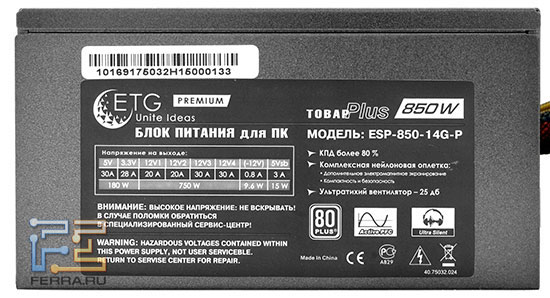

Шина +12В разделена на 4 виртуальные линии - наличие второго комплекта PCIe разъёмов просто обязывало производителя сделать это. Ток на первых двух виртуальных линиях равен 20 Амперам, а на третьей и четвёртой линиях - 30 Ампер. На эти линии блок способен выдать до 750 Ватт. На шинах +5 и +3.3 вольта блок способен выдать до 180 Ватт, ток на этих линиях равен 30 и 28 Ампер соответственно.

Внутреннее устройство блока

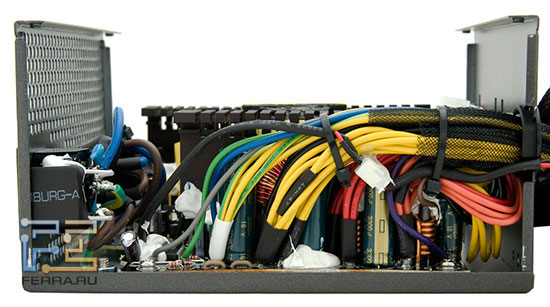

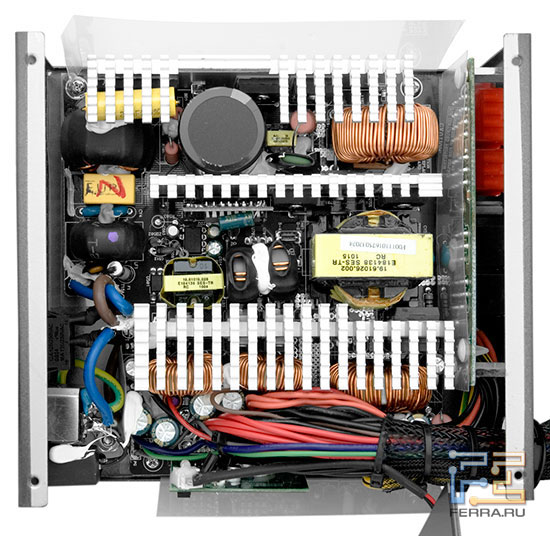

Внутри блок ETG Premium на 850 Вт совершенно не похож на семисотый и шестисотый блоки. Оно и понятно - возросшая мощность БП потребовала изменений в схемотехнике и установку других компонентов. Если сравнивать ETG Premium на 850 Вт с двумя другими блоками, то внутри поменялась компоновка деталей, около силового трансформатора появился ШИМ-контроллер и в выходном каскаде использована независимая стабилизация напряжений. Производитель электролитических конденсаторов, установленных в блоке, остался прежний - компания Teapo. Во входном каскаде установлен конденсатор ёмкостью 390 мкФ, 400 В.

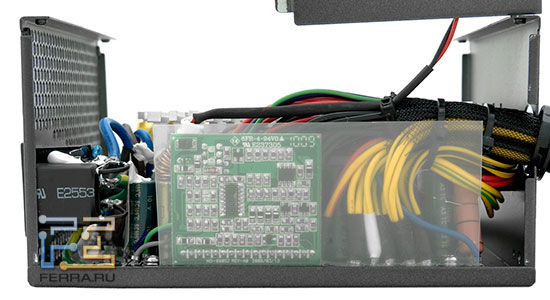

В выходном каскаде, кроме всего прочего, появился новый контроллер вентилятора, вынесенный на отдельную вертикальную плату.

Тестирование блока питания

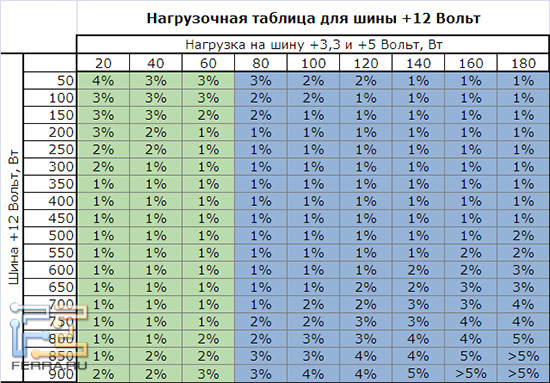

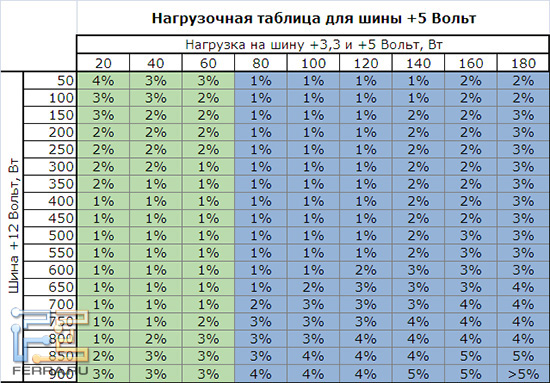

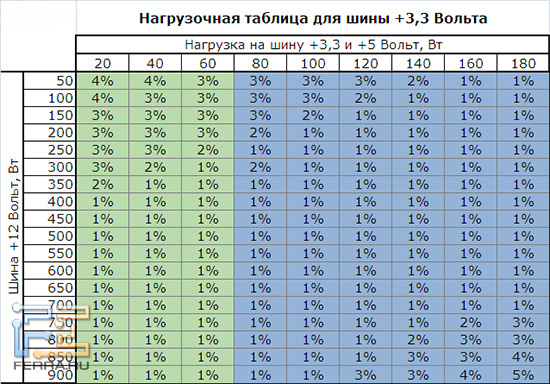

Как обычно, первый тест - кросс-нагрузочный.

Результаты тестов оказались хорошими для блока на 850 Вт. На +12-вольтовой шине отклонение напряжения в рабочем диапазоне не превышает 4%. На шинах +5 и +3,3 вольта отклонение напряжений также не превышает 4%.

Несмотря на разницу мощности в 150 Вт, система охлаждения блока ETG Premium 850 W работает точно так же, как и у ETG Premium 700 W. При средней нагрузке - до 200 Вт - шум от вентилятора будет умеренным. Но как только нагрузка на блок превысит отметку в 220 Вт, вентилятор начнёт довольно ощутимо шуметь.

Старший брат - ETG Premium 1000 W

Внешне ETG Premium 1000 W - точная копия ETG Premium 850 W. Если упаковки этих блоков немного различаются, то комплектация у обеих моделей совершенно одинаковая.

Разъёмы и кабели, паспортные характеристики

Что тут сказать, все параметры полностью совпадают с параметрами предыдущего рассмотренного нами блоком - ETG Premium 850 W. Численность разъёмов и кабелей на задней панели осталось без изменений.

Длины кабелей:

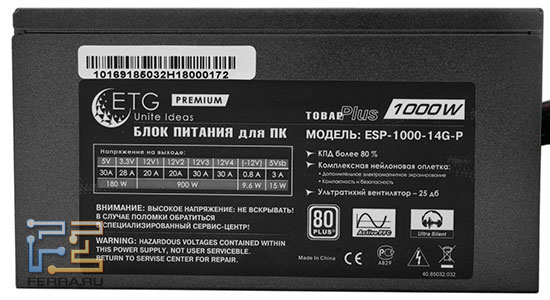

Изменились только, как им и положено, паспортные данные блока. Шина +12В по-прежнему разделена на 4 виртуальные линии. Ток на первых двух линиях составляет 20 Ампер, на третьей и четвёртой - 30 Ампер. На шинах +5 и +3.3 вольта блок способен выдать до 180 Ватт, ток на этих линиях равен 30 и 28 Ампер соответственно.

Внутреннее устройство блока

У блоков ETG Premium 1000W и 850W повторяется та же история, что и с их младшими собратьями - ETG Premium 700W и 600W. Внутреннее устройство киловаттника без малого такое же, как и у ETG Premium 850W. Только если в случае с блоками на 600Вт и 700 Вт радиаторы отличались друг от друга, то у киловатника радиаторы точно такие же, как и у его младшего брата.

Во входном каскаде установлен конденсатор на 470 мкФ, 400 В. Та же история была и с двумя другими блоками: в блоке на 600Вт был установлен конденсатор на 390 мкФ, а в 700Вт - на 470 мкФ. Как и раньше, все электролитические конденсаторы - от Teapo.

Блок ETG Premium 1000 Вт, как и все прочие модели в этом обзоре, собран на компонентах среднего уровня. Свойство сборки хорошее, нареканий не вызывает, - собственно, как и у предыдущих трёх рассмотренных нами блоков.

Тестирование блока

Кросс-нагрузочный тест:

В таблице мы видим знакомую картину - результаты тестов ETG Premium 1000 W очень сильно похожи на результаты тестов ETG Premium 850 W. Объясняется это так же - эти два блока созданы на очень похожей платформе. Отклонения напряжения на шине +12 В по прежнему не поднимаются выше 4% барьера. Точно такую же ситуацию мы наблюдаем на шинах +5 и +3,3 Вольта.

Результаты теста системы охлаждения, полностью совпадают с предыдущими. При нагрузке до 200 Вт уровень шума немного выше комфортного, а при 200 Вт и выше шум видно увеличивается.

Выводы

Все блоки питания прошли наши тесты на крепкую четвёрку. Отклонение напряжений в зелёной зоне лишь один раз приблизилось к опасному порогу в 5%, но так и не перешло его. Не стоит забывать и про стоимость блоков питания ETG - она существенно ниже, чем у больше именитых производителей. Если вам требуется хороший и надёжный блок питания и не хочется лишний раз переплачивать за бренд, то ETG будет очень хорошим и грамотным выбором.
