Блоки питания ETG - качественная продукция за доступные деньги, часть вторая
Блоки питания ETG уже побывали в нашей лаборатории и оставили после себя хорошее впечатление. Но, если в прошлый раз это были продукты из самой престижной серии ETG - Premiun - то сегодня у нас в гостях шесть середнячков. Это блоки питания мощностью от 450 до 550 Ватт.
Блоки питания мощностью от 450 до 550 Ватт не случайно зовутся золотой серединой. Мощности этих блоков хватит как для питания хорошего современного игрового компьютера с одной видеокартой, так и для офисной печатной машинки. Все рассматриваемые в этом обзоре блоки питания относятся к серии Advanced. Вся продукция ETG, в свою очередь, делится на три категории: начальный уровень Standard, обычный Advanced и продвинутый Premium. Как нетрудно догадаться, рассматриваемые нами БП относятся к среднему классу.
Раунд первый, 450 Ватт. Блоки питания ETG ESP-450-12G-A и ETG ESP-450-12H-A
Упаковка и дизайн
Первый и вполне закономерный вопрос будет звучать так: чем же отличаются друг от друга блоки питания ETG ESP-450-12G-A и ETG ESP-450-12H-A? Ответ на него прост: упаковкой, оплёткой кабелей, и совсем немного элементной базой.
Здесь стоит сделать маленькое отступление. В названии всех блоков питания ETG заключены данные о мощности, серии и категории. Например, в имени блока ETG ESP-450-12G-A первые три цифры говорят нам о его мощности, 12G указывает на серию и, наконец, буква A обозначает категорию - в нашем случае, Advanced. Поэтому, что бы не писать каждый раз длинное название БП, иногда мы будем его сокращать до 450-12G или 500-12H, ведь наши блоки отличаются друг от друга только серией и мощностью.

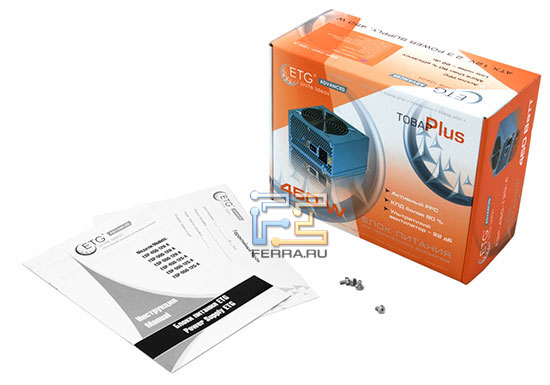

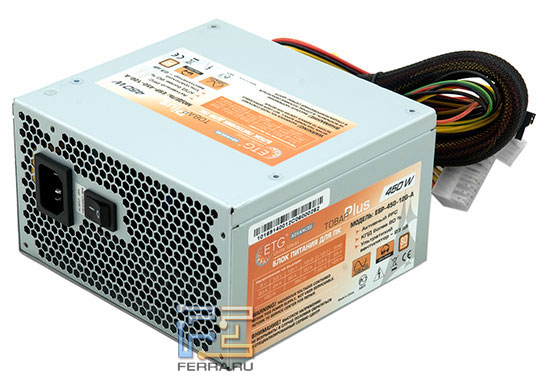

Начнём с упаковки. Блок питания ETG ESP-450-12G-A поставляется в яркой оранжевой коробке, внутри которой кроме самого БП можно найти только краткую инструкцию, гарантийный талон и винты для крепления БП в корпусе компьютера. Как и в случае с премиальными блоками питания от ETG, упаковка 450-12G полностью русифицирована. Понятные надписи на русском языке всё ещё являются экзотикой для компьютерного железа, поэтому, очень приятно видеть такую заботу о пользователе. Второй блок ETG ESP-450-12H-A можно назвать бюджетной вариантом предыдущего БП в комплект его поставки кроме самого блока ничего не входит.

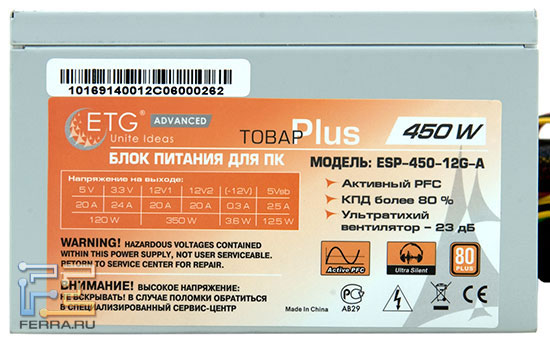

Приятной находкой станет вторая наклейка с техническими характеристиками, которая расположена на нижней панели блока. Очень полезное решение всегда можно узнать технические характеристики БП, если основную наклейку закрывает стенка корпуса. Если говорить о различиях в дизайне блоков, то их всего два. Это количество коннекторов на кабелях питания SATA и нейлоновая оплётка кабеля питания материнской платы, которая есть только у более дорогого 450-12G. У бюджетного 450-12H, в свою очередь, провода кабеля ATX скреплены при помощи одного пластикового хомута. Мы настоятельно рекомендуем воспользоваться ещё несколькими подобными стяжками, что бы избежать переплетения проводов внутри корпуса.

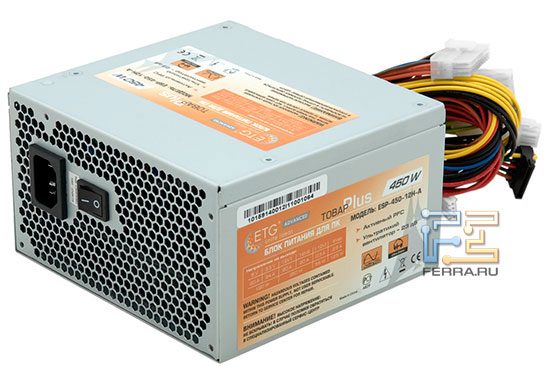

Если начать рассматривать блоки питания более детально, то можно заметить маленькое несоответствие между характеристиками, указанными на коробке и на самих БП. Например, у ESP-450-12G-A на упаковке указано, что блок питания будет шуметь на уровне 22 дБ, но на самих устройствах информация немного другая 23 дБ. Впрочем, 22 или 23 децибела это примерный уровень шума БП при 40-процентной нагрузке. При полной нагрузке, если верить сайту производителя, БП будут шуметь на уровне 37,8 дБ. Минимальный же уровень составляет 18,5 дБ.
Технические характеристики, кабели и разъёмы, паспортные характеристики
|
ETG ESP-450-12G-A |
ETG ESP-450-12H-A | |
Мощность БП |
450 Вт | ||
Конструкция блока |
Монолитная | ||
Поддерживаемый стандарт ATX |
2.3 | ||
Поддержка SLI/CrossFireX |
Нет | ||
Заявленный КПД |
Более 80% |
Более 75% | |
Корректор мощности |
Активный | ||
Количество вентиляторов |
1 | ||
Диаметр вентилятора |
120 мм | ||
Подшипник вентилятора |
Скольжения | ||
Максимальный уровень шума, ДБ |
37,8 | ||
Длина БП |
140 мм | ||
Кабель питания материнской платы |
20+4 pin | ||
Длина кабеля материнской платы |
46 см | ||
Кабель питания CPU |
1 x 4 pin | ||
Длина кабеля CPU |
46 см | ||
Кабель питания PCIe |
1 х 6 pin | ||
Длина кабеля PCIe |
46 см | ||
Кабели Molex |
1 | ||
Количество разъёмов Molex + Berg на кабеле |
3 + 1 | ||
Длина кабеля Molex до первого разъёма + до второго и т.д./общая длина |
40 + 15 + 15 + 17 / 87 см | ||
Кабели SATA |
1 | ||
Количество разъёмов SATA на каждом кабеле |
3 |
2 | |
Длина кабеля SATA до первого разъёма + до второго и т.д./общая длина |
40 + 17 /57 см |
40 + 17 +17 / 74 см | |
Ориентировочная цена, рублей |
1340 |
1150 |
Первое, что бросается в глаза, это 4-штырьковый процессорный коннектор. С одной стороны, на современных материнских платах практически повсеместно используются 8-штырьковые разъёмы для питания центрального процессора. Но с другой стороны, совместимость новых плат со старыми штекерами тоже присутствует, поэтому на данный недостаток можно не обращать внимания. Вторым подводным камнем станет длина основных кабелей CPU и ATX, которая составляет 46 сантиметров. Если устанавливать БП в верхней части системного блока, то такая длина будет оптимальной, но, к сожалению, в новомодных корпусах с низким расположением блока питания 450-12G и 450-12H будут бесполезны кабели питания процессора и материнской платы не дотянутся до своих разъёмов.
Также у каждого БП есть по одному кабелю PCIe. Как мы уже говорили выше, мощности рассматриваемых БП хватит не только для офисной машинки, так и для игрового компьютера с современной видеокартой. Но, к сожалению, кабелей PCIe для игрового компьютера у героев нашего обзора маловато всего один такой кабель на блок. Выходом из положения станет переходник, способный превратить 2 разъёма типа Molex (которых в БП, кстати, целых три штуки) в разъём PCIe. Стоит он недорого и довольно часто встречается в коробках с игровыми видеокартами.
Кстати, о разъёмах SATA и Molex. Если разъёмов Molex у наших блоков одинаковое количество, то разъёмов питания SATA нет. У блока 450-12G их три против двух у 450-12H. Хорошо это или плохо зависит от количества и метода установки железа внутри корпуса. Например, если в системе используется только один жёсткий диск, который установлен рядом с CD/DVD/BD-приводом, то всё нормально. А если жёстких дисков несколько и находятся они далеко друг от друга, то стоит снова вспомнить о переходниках и о разъёмах Molex, которые в современных компьютерах всё чаще используются только в паре с нужными адаптерами.
Теперь перейдём к паспортным характеристикам. У обоих рассматриваемых в этом разделе БП они одинаковые. Номинальная мощность нагрузки блоков 450 Вт. Шина +12V разделена на две виртуальные линии, на них БП способен выдать до 350 Вт. На шины +5V и +3.3V блок способен выдать одинаковую мощность, равную 120 Вт. Максимальная сила тока на шинах в +12V и +5V одинакова и составляет 20 А, а на шине +3.3V 24 Ампера.
Внутреннее устройство блоков

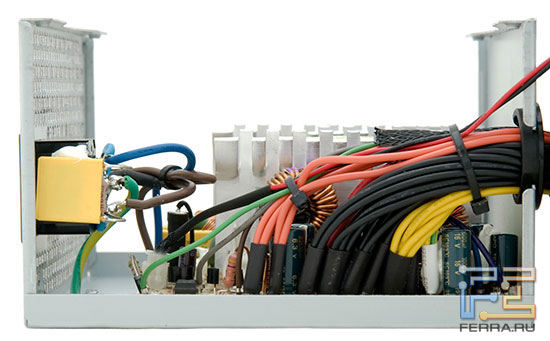

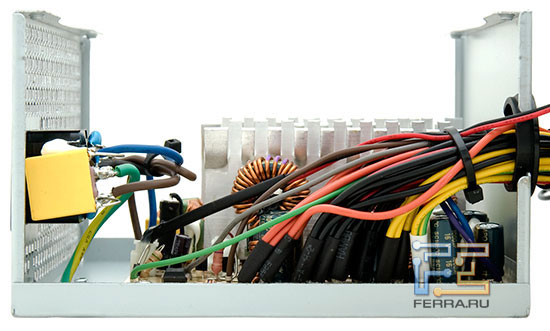

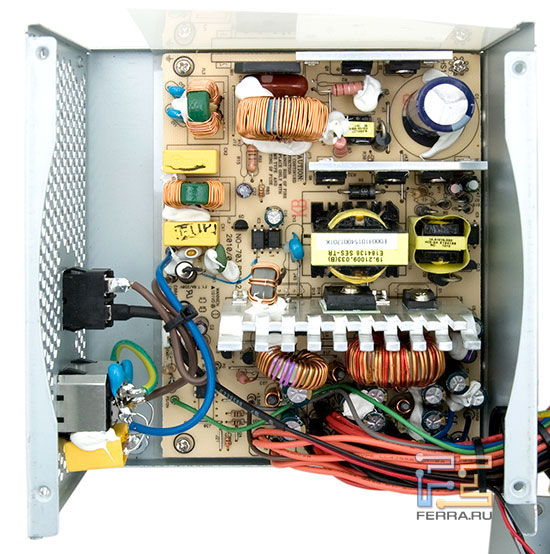

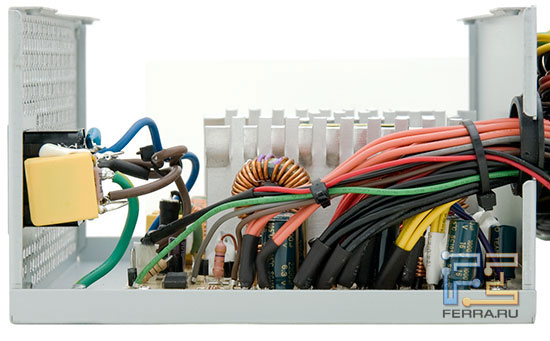

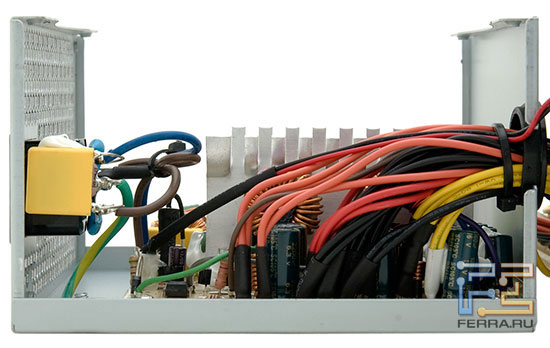

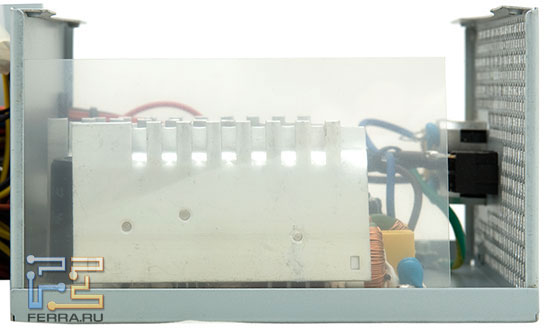

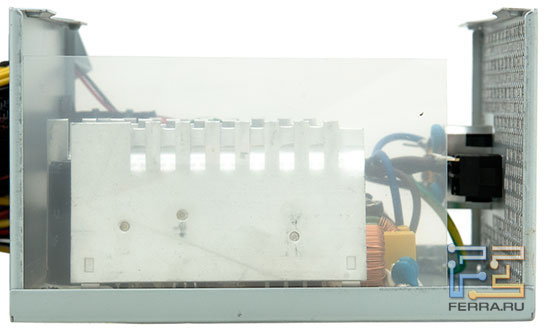

Внутри блоков питания, как и снаружи, не так много отличий. Одно из самых заметных радиаторы силовых транзисторов. У 450-12G на них есть оребрение, когда как у 450-12H - нет. Кроме того, у второго блока питания, в отличие от первого, диодный мост не контактирует с радиатором через термоинтерфейс он охлаждается только при помощи вентилятора.
Если не отвлекаться на радиаторы, то внутреннюю компоновку блоков можно назвать стандартной. Все блоки оборудованы активным корректором коэффициента мощности Active PFC. Во входном контуре в каждом блоке используется электролитический конденсатор TEAPO ёмкостью 150 мкФ. Толщина радиаторов составляет 3 миллиметра, в выходном каскаде также используются конденсаторы ТЕАРО различной ёмкости. Стабилизация напряжений в выходном каскаде групповая.

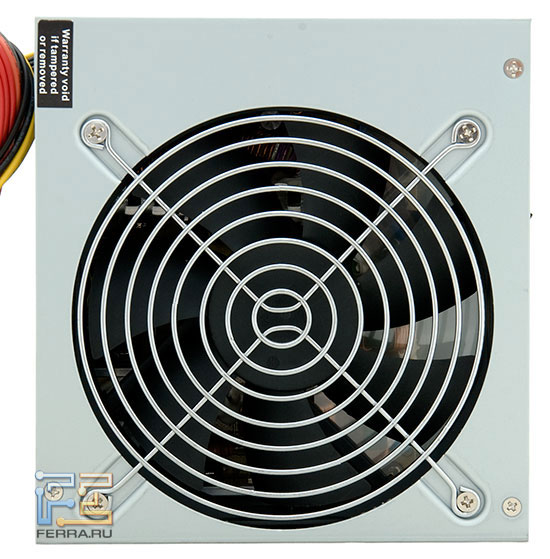

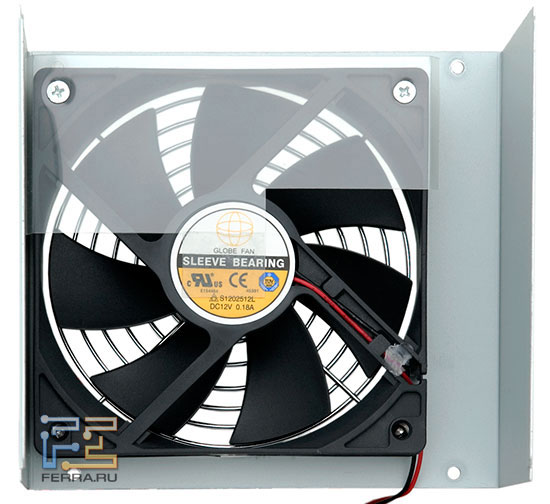

Вентиляторы у всех блоков, которые рассматриваются в данной статье одинаковые. Это Globe Fan S1202512L с подшипником скольжения. Для оптимизации воздушного потока половина вентилятора закрыта прозрачной пластиковой плёнкой.
Тестирование блоков питания
Все блоки питания подвергались двум тестам. Сперва были измерены кросснагрузочные характеристики и вычислен коэффициент полезного действия, затем измерялся уровень шума вентилятора БП при разных нагрузках.

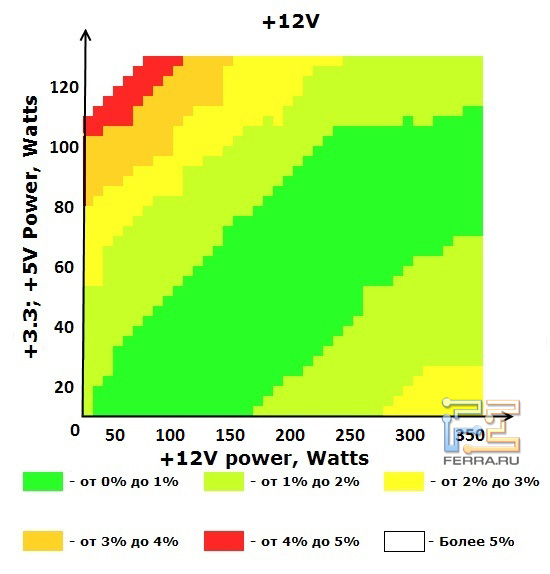

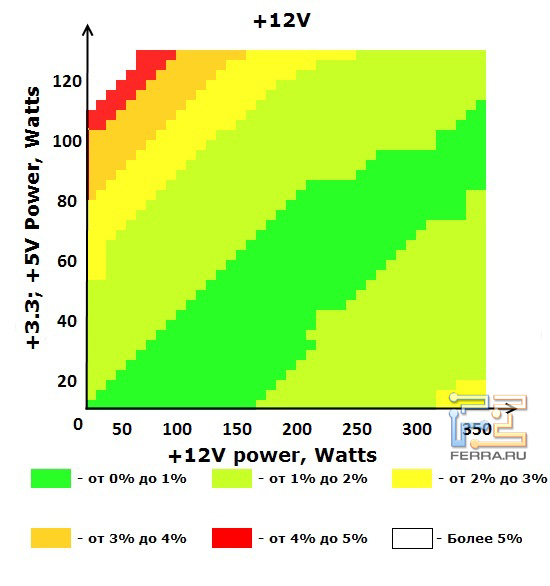

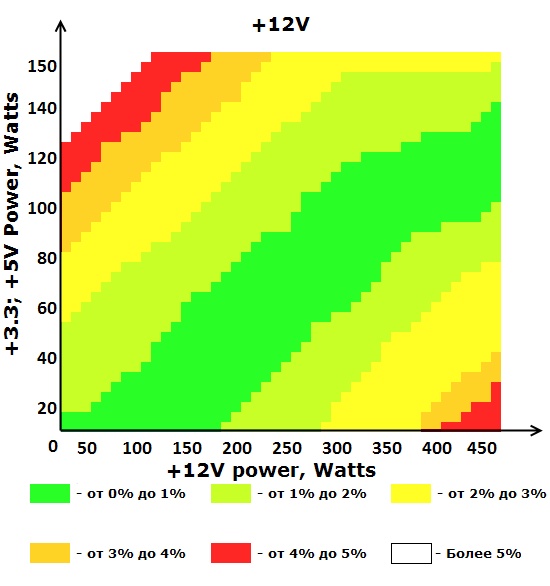

В кросснагрузочных графиках на оси ординат указана нагрузка для шины +3.3V и +5V, а на оси абсцисс нагрузка для шины +12V.

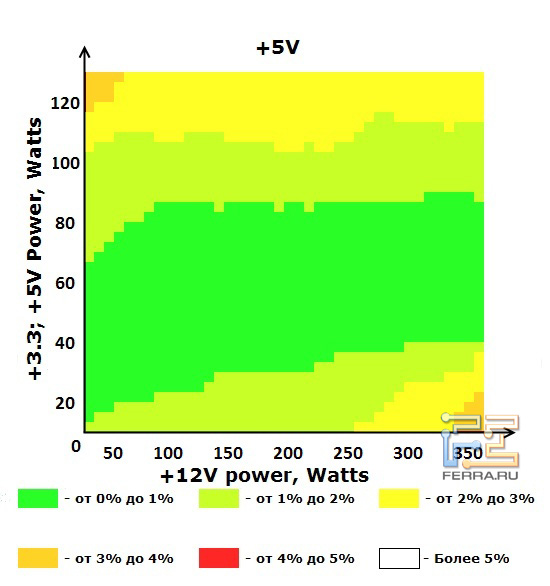

Шина +5V блока питания ETG ESP-450-12G-A

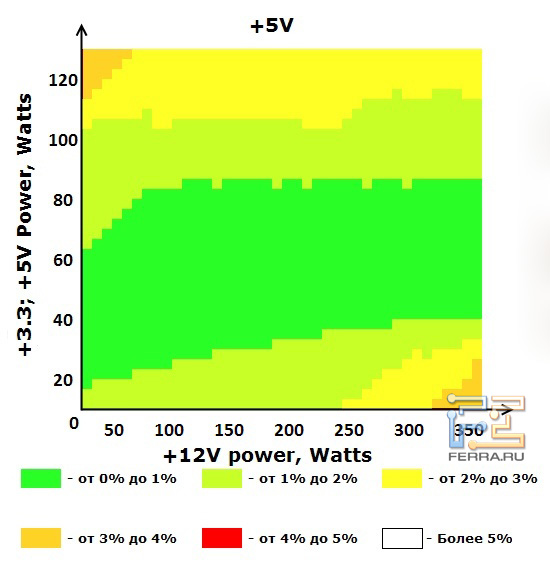

Шина +5V блока питания ETG ESP-450-12G-A

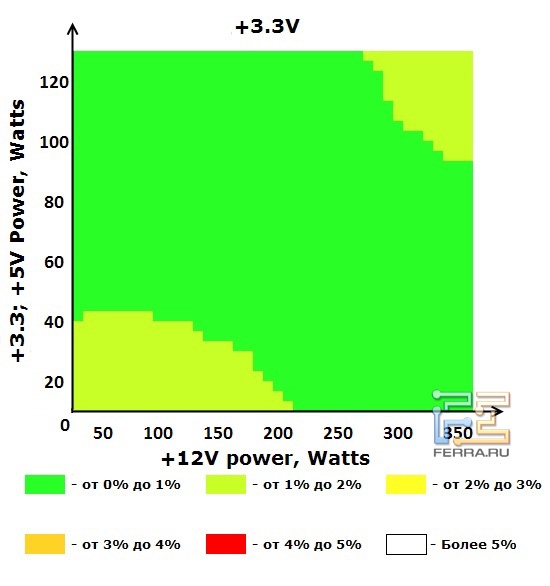

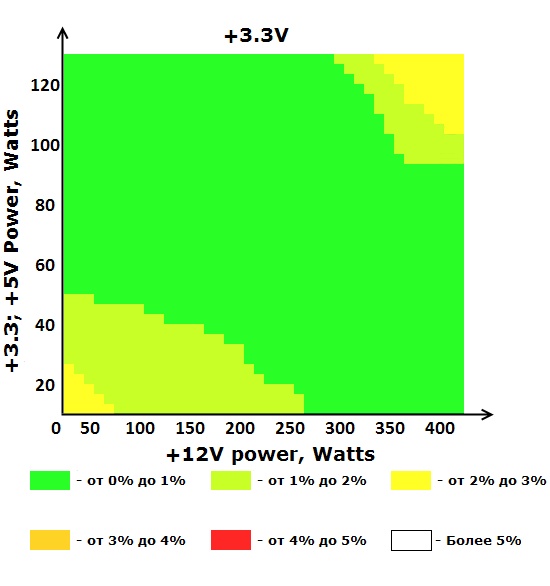

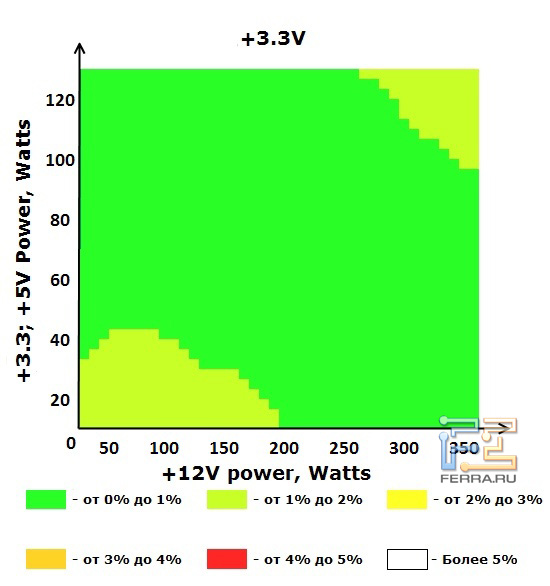

Шина +3.3V блока питания ETG ESP-450-12G-A
Первый блок питания, 450-12G, достойно выдержал наши испытания. Наибольшее отклонение напряжений у этого БП наблюдалось на шине +12V. Отклонение составило более 5%, только в тестовом диапазоне, в реальной системе БП не будет подвергаться таким нагрузкам. С шинами +5V и +3.3V всё тоже в порядке. Отклонения в 3% и 4% наблюдаются только на шине +5V, да и то лишь в тестовой зоне. КПД блока питания при средней нагрузке составил 81%. При лёгкой и максимальной нагрузке КПД составил 77% и 79% соответственно.
Теперь посмотрим, как поведёт себя второй блок питания из этой весовой категории.
Шина +12V блока питания ETG ESP-450-12H-A
Шина +5V блока питания ETG ESP-450-12H-A
Шина +3.3V блока питания ETG ESP-450-12H-A
Второй блок питания, ETG ESP-450-12H-A, отстал от своего собрата совсем немного. Наибольшее отклонение было зафиксировано на шине +12V, что было вполне ожидаемо. Впрочем, на всех трёх шинах отклонения напряжения в живой зоне не превышают порог в 3%. В тестовых же зонах максимальное отклонение было зафиксировано на шине в 12V более 5%. А вот с КПД у 450-12H всё не так хорошо, как у его старшего брата. При средней нагрузке коэффициент полезного действия составил 77%, при низкой и максимальной нагрузках - 74 и 75 процентов соответственной.
Перейдём к тестированию вентиляторов. Мы измеряли шум, издаваемый вентилятором при разной нагрузке на блоки питания небольшой, средней и высокой. К сожалению, в лаборатории невозможно измерить уровень шума в децибелах, поэтому все эти измерения субъективные.
Скорость вращения вентилятора зависит не только от внутренних настроек блока, но и от его КПД. Ведь чем меньше у блока коэффициент полезного действия, тем больше энергии преобразуется в тепло. Соответственно, если БП нагревается сильно, то и вентилятор будет крутиться быстрее и создавать больше шума. При минимальной нагрузке работать рядом с обоими БП можно вполне комфортно, хотя порой может показаться, что 450-12H издаёт чуть больше шума. При средней нагрузке разница между двумя блоками заметна уже сильнее 450-12G шумит меньше, чем его собрат. При максимальной же нагрузке никакой разницы между двумя блоками мы не заметили. Впрочем, производитель блоков заявляет, что максимальный уровень шума у всех блоков питания серии Advanced cоставляет 37,8 Децибел. Кстати, обычная, спокойная человеческая речь звучит, примерно, на уровне 40 децибел, поэтому никаких проблем с шумом от вентилятора у 450-12G и 450-12H быть не должно.
Второй раунд, 500 Ватт. ETG ESP-500-12G-A и ETG ESP-500-12H-A
Упаковка и дизайн

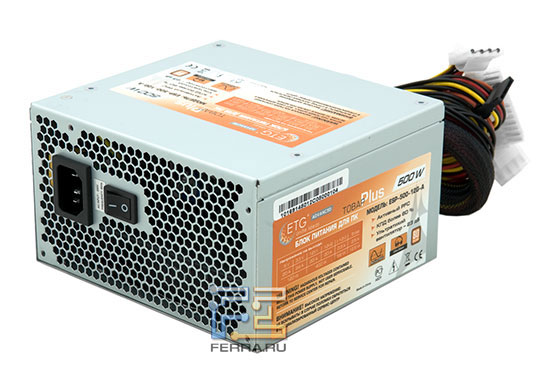

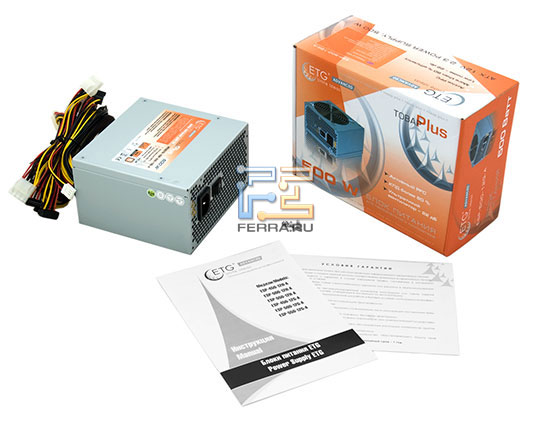

Блок 500-12G поставляется в яркой картонной коробке, когда как его собрат - без упаковки. Как и в прошлые разы, надписи на упаковке, как и на самих блоках полностью русифицированы. Комплектация этих двух блоков идентична предыдущим: короткая, в один разворот инструкция, гарантийный талон и винты для коробочной версии. 500-12H, как и его 450-ваттный аналог, продаётся без упаковки.

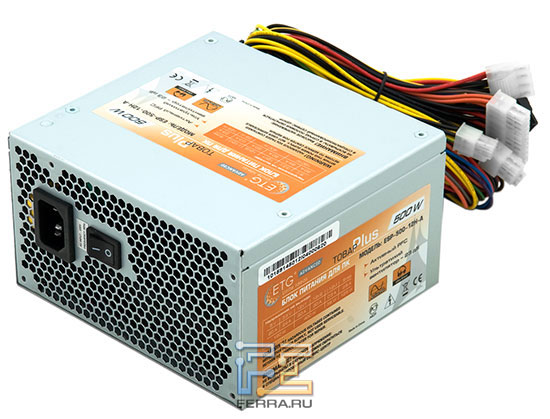

Как и в прошлый раз, внешне блоки питания отличаются друг от друга оплёткой кабелей, количеством разъёмов, да номером модели, напечатанной на наклейке.
Технические характеристики, кабели и разъёмы, паспортные характеристики
|
ETG ESP-500-12G-A |
ETG ESP-500-12H-A | |
Мощность БП |
500 Вт | ||
Конструкция блока |
Монолитная | ||
Поддерживаемый стандарт ATX |
2.3 | ||
Поддержка SLI/CrossFireX |
Нет | ||
Заявленный КПД |
Более 80% |
Более 75% | |
Корректор мощности |
Активный | ||
Количество вентиляторов |
1 | ||
Диаметр вентилятора |
120 мм | ||
Подшипник вентилятора |
Скольжения | ||
Длина БП |
140 мм | ||
Кабель питания материнской платы |
24 pin |
20+4 pin | |
Длина кабеля материнской платы |
45 см | ||
Кабель питания CPU |
1 x 4 pin | ||
Длина кабеля CPU |
45 см | ||
Кабель питания PCIe |
1 х 6 pin | ||
Длина кабеля PCIe |
45 см | ||
Кабели Molex |
1 | ||
Количество разъёмов Molex + Berg на кабеле |
3 + 1 | ||
Длина кабеля Molex до первого разъёма + до второго и т.д./общая длина |
40 + 15 + 15 + 17 / 87 см | ||
Кабели SATA |
2 |
1 | |
Количество разъёмов SATA на каждом кабеле |
2 |
2 | |
Длина кабеля SATA до первого разъёма + до второго и т.д./общая длина |
40 + 15 / 55 |
40 + 15 / 55 | |
Ориентировочная цена, рублей |
1560 |
1300 |
Не смотря на увеличение мощности, производитель не посчитал нужным добавить к блокам второй 4-пиновый кабель питания процессора и второй кабель PCIe. Если с кабелем питания CPU ничего сделать не получится и можно только смириться с ним, то второй кабель PCIe можно получить при помощи переходников. К счастью, у БП 500-12G появился второй кабель SATA, поэтому все разъёмы Molex можно использовать для подключения переходников. Как и в прошлый раз, кабель питания ATX у 12G-A находится в нейлоновой оплётке. А вот у его младшего брата, у 500-12H, он по-прежнему скреплён только одним пластиковым хомутом. Пользы от одного такого хомута не очень много, поэтому лучше всего будет воспользоваться дополнительными стяжками.

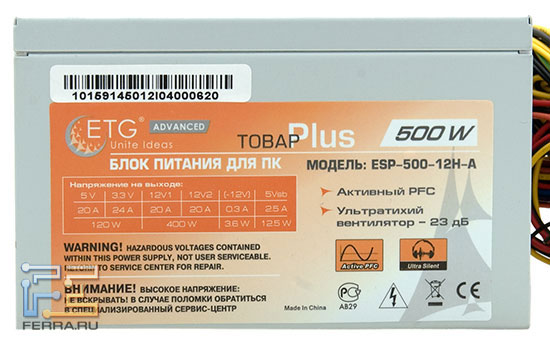

Согласно паспортным характеристикам, номинальная мощность блока составляет 500 Вт. Шина +12V разделена на две виртуальные линии, на которые оба БП способны выдать до 400 Вт. На шины +5V и +3,3V блоки способны выдать 120 Вт. Максимальная сила тока на шины +12V и + 5V Вольт составляет 20 А в то время, как на шину +3.3V Вольта 24 Ампера.
Внутреннее устройство блоков

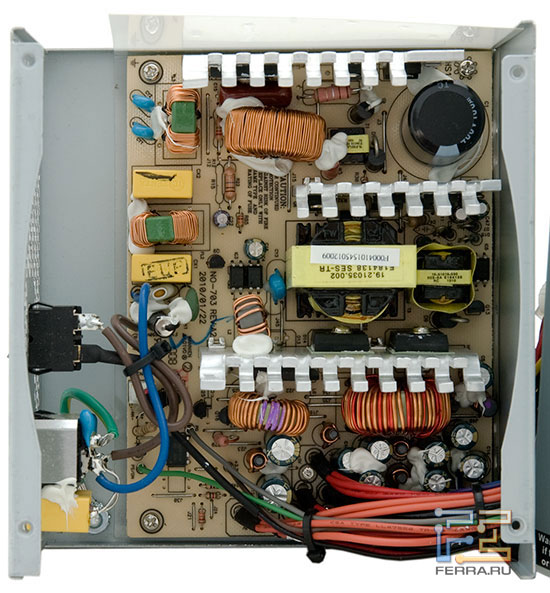

Внутри блоки ETG ESP-500-12G-A и ETG ESP-500-12H-A почти точь-в-точь повторяют предыдущие два блока. Самое большое отличие внутри 500-12H. Теперь у него точно такие же радиаторы, как и у других рассмотренных нами БП, и диодный мост контактирует с радиатором через термоинтерфейс.
[DSC_5336.jpg]

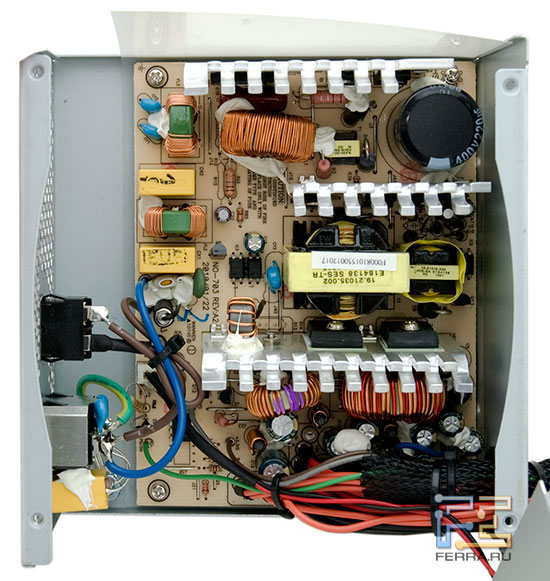

Внутреннее устройство блока ETG ESP-500-12G-A
Внутренняя компоновка блоков стандартная. Во входном каскаде используется конденсатор TEAPO ёмкостью 180мкФ, толщина радиаторов составляет 3 мм. В обоих блоках используется активный корректор коэффициента мощности. В выходном каскаде применена групповая стабилизация напряжений и конденсаторы TEAPO.
Тестирование
Характеристики блоков питания подросли, на 100 Вт увеличилась выходная мощность на шине +12V, но на шинах +5V и +3.3V мощность осталась без изменений. Посмотрим, как это отобразится на наших тестах.

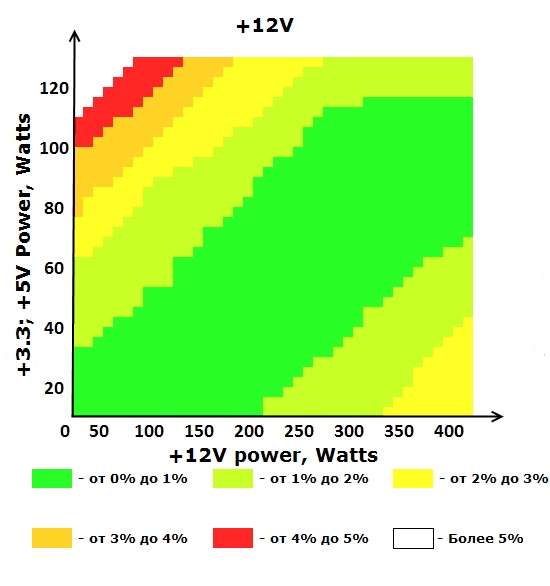

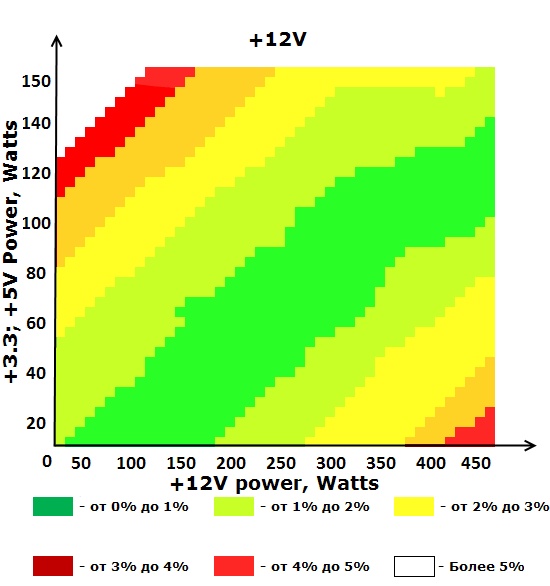

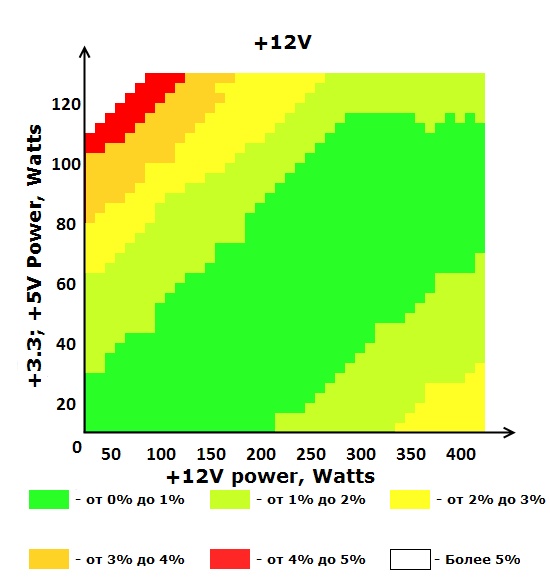

Шина +12V блока питания ETG ESP-500-12G-A

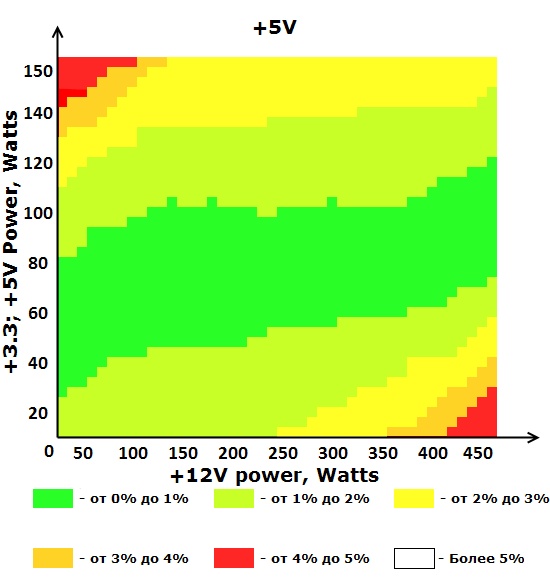

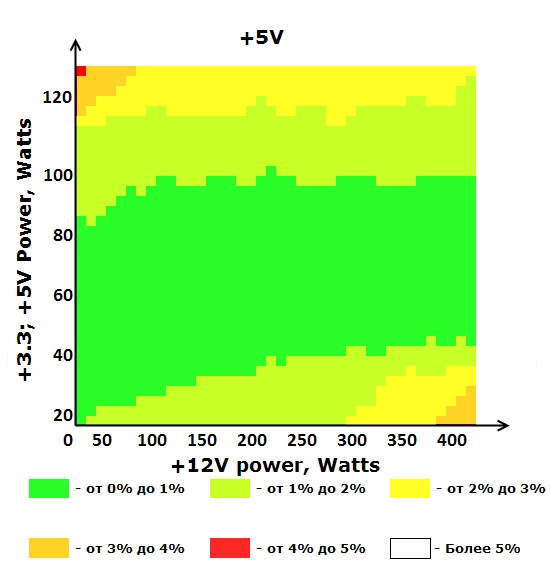

Шина +5V блока питания ETG ESP-500-12G-A

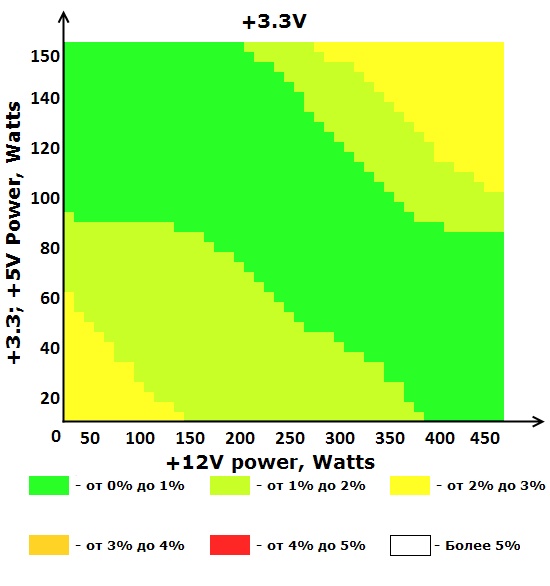

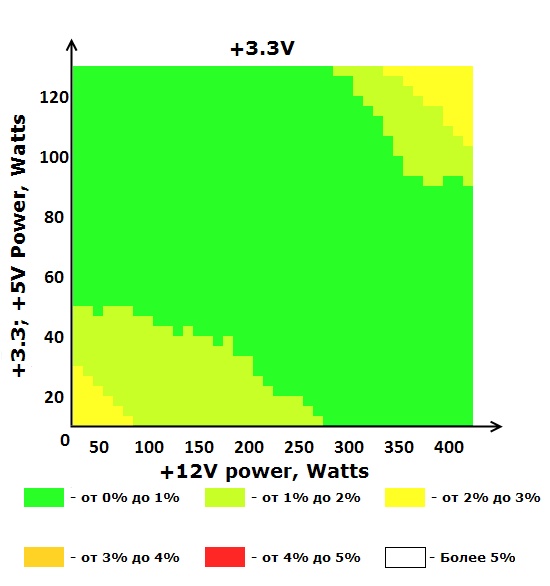

Шина +3.3V блока питания ETG ESP-500-12G-A
Как видно из диаграмм, полученные результаты у блока 500-12G похожи на результаты самого первого протестированного в этом обзоре БП, 450-12G. Отклонения на шине +12V по-прежнему не выходят за 4-процентный барьер в живой зоне. С шинами +5V и +3.3V тоже всё нормально. Коэффициент полезного действия БП составил 82% при средней мощности, 76% и 78% при минимальной и максимальной соответственно.
Теперь посмотрим, как поведёт себя младший в этой серии блок, 500-12H.
Шина +12V блока питания ETG ESP-500-12H-A

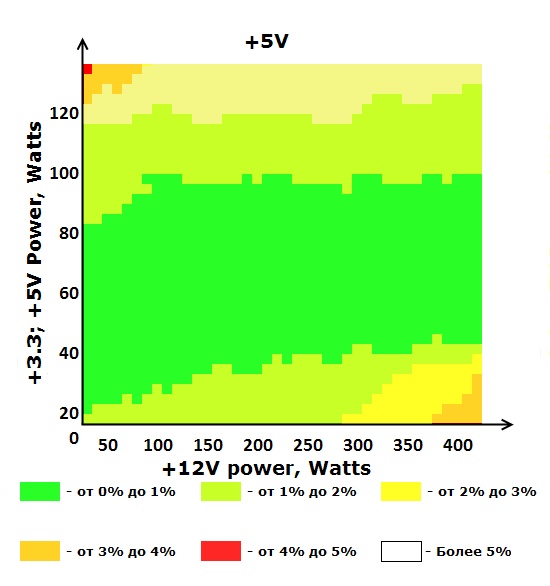

Шина +5V блока питания ETG ESP-500-12H-A
Шина +3.3V блока питания ETG ESP-500-12H-A
Здесь почти те же самые результаты, что и у предыдущего блока. На все трёх шинах отклонение напряжений в живой зоне не приближается к критическим 5%. КПД блока при средней нагрузке составил 80%, а при минимальной и максимальной нагрузках 76% и 77% соответственно.
Тесты на шум оба блока прошли хорошо. При средней нагрузке шум от вентилятора был умеренный. В обычном компьютере, скорее всего, процессорный кулер будет шуметь сильнее.
Раунд третий, заключительный 550 Вт. Блоки питания ETG ESP-550-12G-A и ETG ESP-550-12H-A

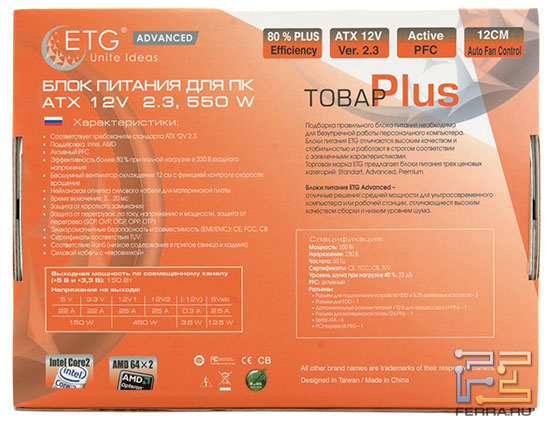

Снова перед нами два практически одинаковых блока питания. Как нетрудно догадаться, это ETG ESP-550-12G-A и ETG ESP-550-12H-A. Как и в прошлые два раза, БП 550-12G поставляется в яркой коробке, а 550-12H как есть. Комплектация блоков аналогична предыдущим двум парам БП, поэтому в третий раз описывать её нет смысла.
Технические характеристики, кабели и разъёмы, паспортные характеристики
|
ETG ESP-550-12G-A |
ETG ESP-550-12H-A | |
Мощность БП |
550 Вт | ||
Конструкция блока |
Монолитная | ||
Поддерживаемый стандарт ATX |
2.3 | ||
Поддержка SLI/CrossFireX |
Нет | ||
Заявленный КПД |
Более 80% |
Более 75% | |
Корректор мощности |
Активный | ||
Количество вентиляторов |
1 | ||
Диаметр вентилятора |
120 мм | ||
Подшипник вентилятора |
Скольжения | ||
Длина БП |
140 мм | ||
Кабель питания материнской платы |
24 pin |
20+4 pin | |
Длина кабеля материнской платы |
50 см | ||
Кабель питания CPU |
1 x 8 pin + 4 pin | ||
Длина кабеля CPU |
72 см до 8 pin + 28 см до 4 pin | ||
Кабель питания PCIe |
1 х 6 pin | ||
Длина кабеля PCIe |
см | ||
Кабели Molex |
1 | ||
Количество разъёмов Molex + Berg на кабеле |
3 + 1 | ||
Длина кабеля Molex до первого разъёма + до второго и т.д./общая длина |
40 + 15 + 15 + 17 / 87 см | ||
Кабели SATA |
2 |
1 | |
Количество разъёмов SATA на каждом кабеле |
3 |
3 | |
Длина кабеля SATA до первого разъёма + до второго и т.д./общая длина |
40 + 15 +15 / 70 |
40 + 15 +15 / 70 | |
Ориентировочная цена, рублей |
1645 |
1500 |
Вместе с мощностью у блоков питания увеличилось количество кабелей и разъёмов. Процессорный кабель, наконец, получил 8-пиновый разъём, его длина теперь составляет 72 сантиметра. Через 18 сантиметров после 8-пинового процессорного разъёма можно встретить нашего старого знакомого, 4-пиновый разъём. Итого длина процессорного кабеля составила 90 сантиметров этого может хватить для скрытой проводки кабеля. А вот кабель питания ATX, к сожалению, подрос совсем немного, всего на 5 сантиметров, потому о скрытой прокладке этого кабеля не возбраняется забыть. В ряду PCIe-кабелей тоже пополнение. Теперь на каждом блоке есть два 6 + 2-pin разъёма для питания видеокарты можно обойтись без переходников. Только, к сожалению, находятся эти разъёмы на одном кабеле. Количество кабелей SATA тоже увеличилось на каждом из двух кабелей появился дополнительный разъём. Единственное, что осталось без изменения, это кабель Molex. Он по-прежнему один, на нём 3 классических разъёма питания и один разъём Berg, предназначенный для Floppy-дисковода. Количество разъёмов SATA на каждом кабеле БП, как нетрудно догадаться, тоже увеличилось через 15 сантиметров после второго разъёма SATA на кабеле можно встретить ещё один разъём.
Как и раньше, у блока питания 550-12G кабель ATX в нейлоновой оплётке, когда как у 12H-A этот кабель скреплён обычными стяжками.
Паспортные характеристики следующие: номинальная мощность обоих БП равна и составляет 450 Вт. Шина +12V разделена на 2 виртуальные линии, на которые оба блока способны выдать по 450 Вт. На шины +5V и +3,3V блоки способны выдать 150 Вт. Максимальная сила тока на шину +12V Вольт составляет 25 А, в то время, как на шины +5V и +3.3V 22 Ампера.
Внутреннее устройство блоков

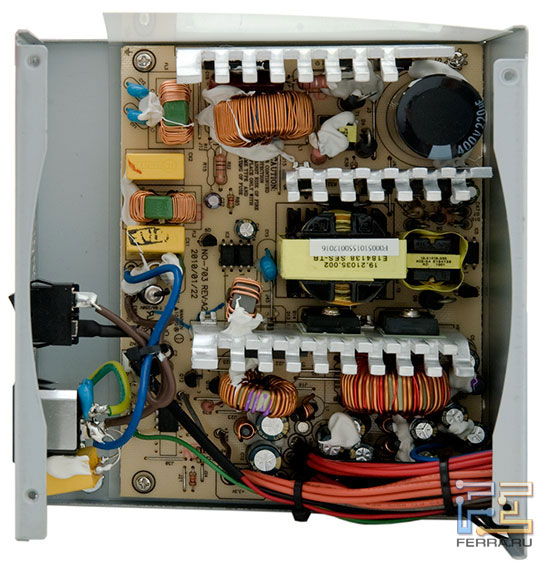

Если блоки питания 550-12G и 550-12H различаются между собой снаружи, то внутри они идентичны. Впрочем, тоже самое можно сказать, если сравнивать их с двумя другими сериями, уже рассмотренными в нашем обзоре. Конечно, во всех шести блоках установлены разные компоненты, но, если не вглядываться в маркировку, то различий между этими БП почти незаметно.
Во входном каскаде используется конденсатор TEAPO ёмкостью 2200мкФ, толщина радиаторов составляет 3 мм. В обоих блоках используется бойкий корректор коэффициента мощности. В выходном каскаде применена групповая стабилизация напряжений. Конденсаторы в выходном каскаде также произведены компанией TEAPO.
Тестирование блоков
Два блока два теста. Начнём, как и всегда, с кросснагрузочных графиков.
Шина +12V блока питания ETG ESP-550-12G-A
Шина +5V блока питания ETG ESP-550-12G-A

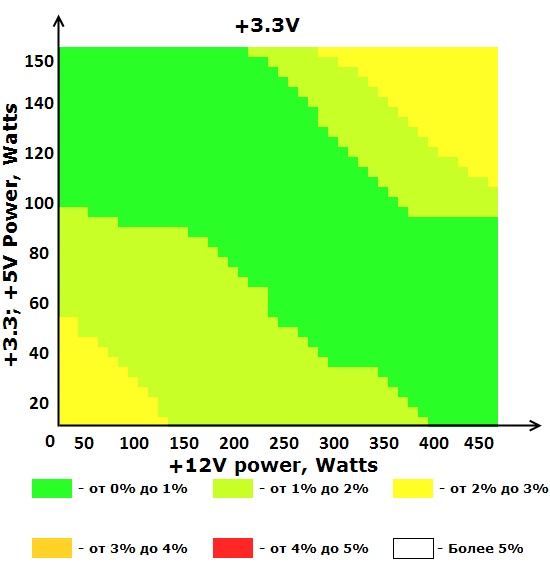

Шина +3V блока питания ETG ESP-550-12G-A
Так как внутренняя компоновка БП не изменилась, а мощность, как и нагрузка, возросли, то изменились и нагрузочные графики. В живой зоне шина на +12V всё по-прежнему хорошо, отклонения напряжений не подходят к опасному барьеру в 5%. Но вот в тестовой зоне уже не всё так радужно, как было раньше. Тоже самое можно сказать и про шину +5V. КПД блока составил 81% при умеренной нагрузке, 73% и 75% при слабой и максимальной нагрузках соответственно.
Теперь подключим к стенду второй блок, ETG ESP-550-12H-A
Шина +12V блока питания ETG ESP-550-12H-A
Шина +5V блока питания ETG ESP-550-12H-A
Шина +3V блока питания ETG ESP-550-12H-A
Приятно видеть, что ситуация с графиками изменилась не очень сильно. Можно даже сказать, что изменений в отклонениях практически нет и списать всё на погрешность измерений. С шиной +12V всё по-прежнему хорошо, как, впрочем, с шинами +5V и +3V. Измеренный КПД составил 79% при средней нагрузке и 76% и 77% при минимальной и максимальной нагрузках соответственно.
Тест вентиляторов оба БП выдержали на отлично. При средней нагрузке шум от вентилятора был не очень сильным. Впрочем, и при максимальной нагрузке шум от вентилятора не вызывал дискомфорта.
Выводы
Блоки питания ETG серии Advanced прошли все наши испытания на твёрдую четвёрку. Для классической современной печатной машинки или для игрового ПК, где не требуется разгон, протестированные нами БП вполне подходят. Единственное, к чему можно придраться, это численность разъёмов и длина кабелей у моделей мощностью 450 и 500 Ватт. Впрочем, отсутствие вышеописанных недостатков это прерогатива более дорогих моделей, которые мы рассматривали в прошлый раз.
По материалам: http://ferra.ru/ru/casecool/review/ETG-power-supply-part-2/Информационно-сервисный портал в сфере фармации и медицины инфарм
Опубликовано: 29 августа 2011
