Фантом: обзор корпуса NZXT Phantom

Остов NZXT Phantom - действительный "призрак" корпусной эпохи. Своеобычный дизайн сочетается с элементарный и эффективной конструкцией. Самое меньшее отверстий и решеток защищает корпус от пыли и снижает издаваемый системой гул до минимума.

Продукту, наименование которого переводится как Призрак, без затей необходимо быть оригинальным и загадочным. И в NZXT не забыли снабдить свойский корпус под названием Phantom оригинальным и запоминающимся дизайном. С иной стороны, корпуса NZXT всю дорогу выделялись из рядов однообразных коробок как раз внешним видом. Оттого на Phantom мы смотрели пристрастно: извне оригинален, но хорош ли внутри?

Характеристики

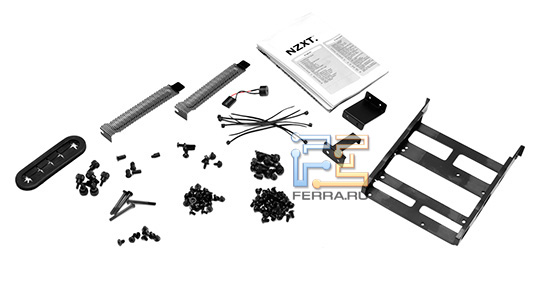

Внутри сравнительно маленький картонной коробки, кроме корпуса, упакованного в полиэтилен, лежит славный и продуманный комплект ЗИП:

• Комплект винтов крепления на все случаи жизни (черные!)
• Набор черных стоек для системной платы (заметьте, не бронзовые!)
• Комплект черных одноразовых стяжек для проводов
• Две планки для крепления радиатора системы водяного охлаждения
• Набор перфорированных заглушек отсеков PCI
• Набор салазок для крепления накопителей
• Системный динамик
• Запасная заглушка для отверстий корпуса
• Памятка по сборке

Внешний вид

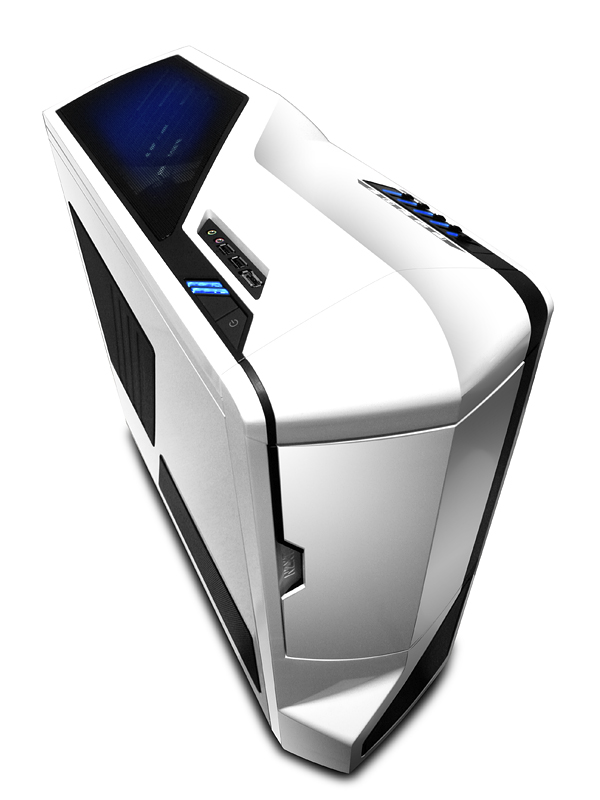

Оставим сопоставление с персонажами фантастических фильмов другим, а рассмотрим внешний картина корпуса на точка зрения прагматика. Отметим стопудово черный цвет всех деталей шасси, но упомянем, что в гамме Phantom имеется еще два цвета: белый и красный.

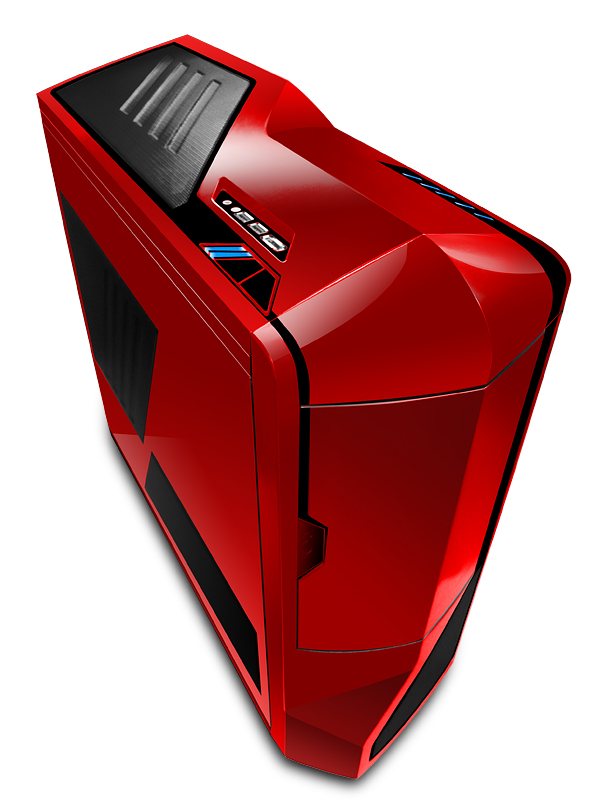

Черный же не возбраняется окрестить самым заурядным во всей серии. Тем не менее, узнаваемость корпусу обеспечена. Бал на передней и верхней панелях правит асимметрия, хотя если кинуть взгляд на корпус спереди-сверху, то позволительно заметить, что симметрия в какой-то мере все же присутствует. Фронтальная и верхняя панели не плоские, их поверхность закрыта фигурными пластиковыми накладками: если для фронтальной панели это постоянно было стандартом, то для верхней панели употребление пластиковых накладок встретишь нечасто.

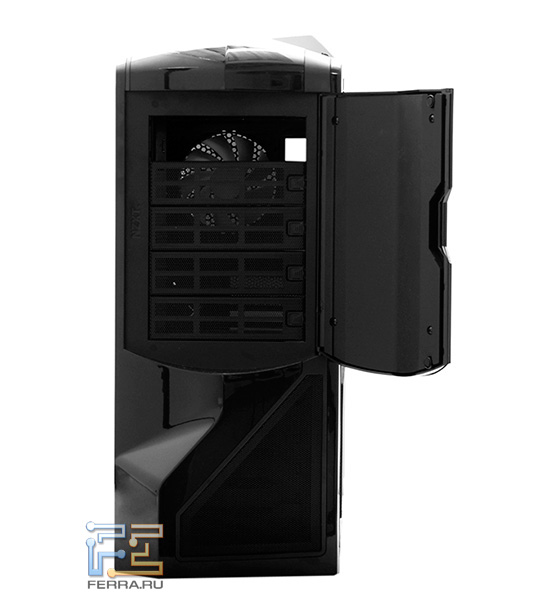

На передней панели предусмотрена дверца, закрывающая отсеки для оптических приводов. Под ней имеется фигурное окно, забранное мелкой сеткой. За окном разрешено располагать добавочный вентилятор типоразмера 120 или 140 мм, тот, что должен засасывать воздух вовнутрь корпуса. Фильтра здесь, к сожалению, не установлено. За дверцей укрывается пять съемных сетчатых заглушек, для извлечения которых предусмотрена удобная подпружиненная защелка.

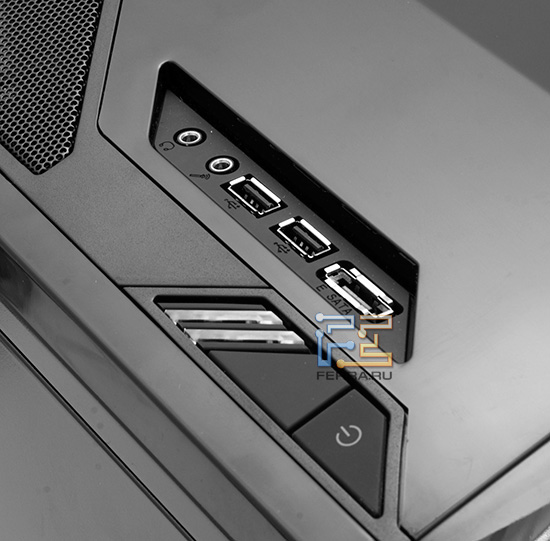

Если передняя панель проста, то на верхней производитель решил сосредоточить все органы управления: в этом месте размещены кнопки включения и перезагрузки, индикаторы состояния, а кроме того пятиканальный регулятор оборотов вентиляторов.

Здесь же поместились разъемы USB 2.0, порт eSATA и разъемы для наушников и микрофона. Не крайне удачное местоположение для них: мы не раз говорили, что наиболее подходяще располагать фронтальные разъемы на верхней части передней панели сбоку от приводов - тогда они не будут мешать смене диска и их не закроет столешница в случае, если системный блок находится в нише стола (в большинстве случаев). Впрочем, вряд ли клиент Phantom а будет упрятывать его под столом - не для этого трудились дизайнеры.

Интересным с точки зрения функциональности выглядит встроенный регулятор оборотов вентиляторов. Он представляет собой небольшую панель с пятью ползунками, которые регулируют подаваемое на вентиляторы усилие в пределах 6-12 вольт. Для индикации работы вентиляторов предусмотрены световые индикаторы.

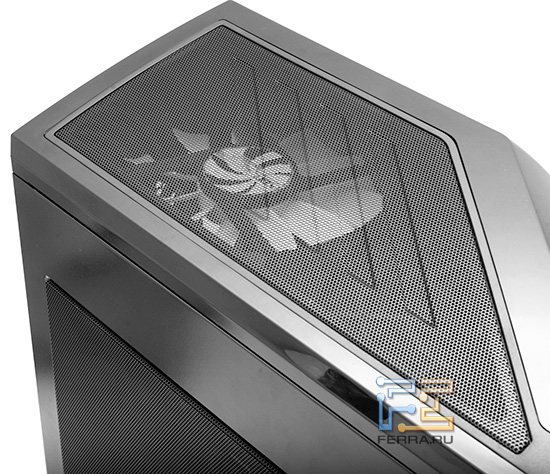

Дальше на верхней панели располагается фигурное оконный проем с мелкой сеткой, за которым виден громадный 200-мм вентилятор, выбрасывающий жаркий воздух наружу. Перед ним предусмотрено место для еще одного такого же вентилятора, причем отверстие имеет сетчатый фильтр. Последнее наводит на мысль, что данный вентилятор предназначен для всасывания воздуха внутрь, и все-таки он все же не установлен. Кстати, верхний вентилятор снабжен подсветкой, которую разрешается отключить кнопкой на задней панели.

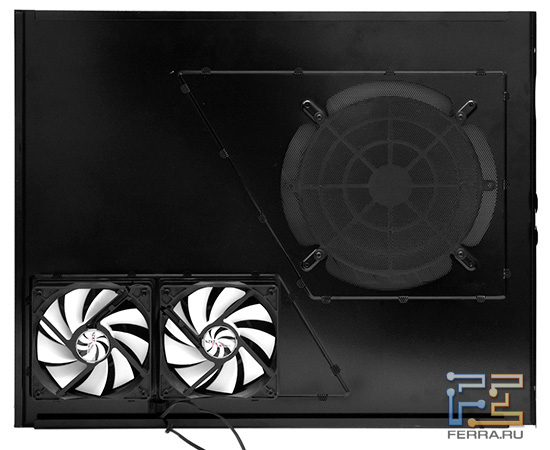

Боковые панели легкосъемные, на левой крышке предусмотрено место для большого 200 или 230 мм вентилятора, оснащенное фильтром. Помимо того, два 120 мм вентилятора уже установлены в передней части крышки - они отвечают за охлаждение накопителей.

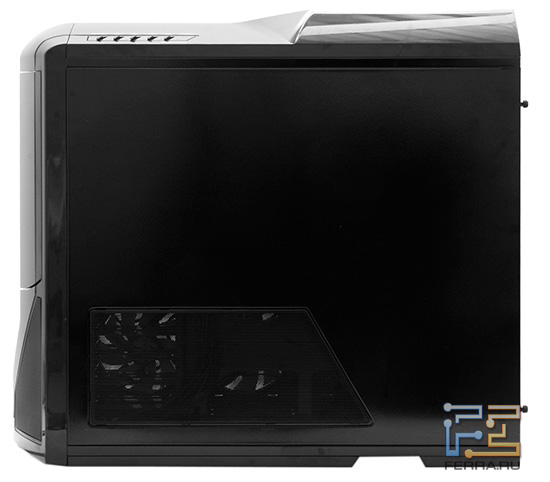

На правой крышке предусмотрено отверстие для выброса нагретого накопителями воздуха; таким образом, установленные в системе жесткие диски продуваются вентиляторами насквозь. Кстати, обе крышки удерживаются удобными защелками, которые дополняются двумя крепежными винтами на каждую крышку. Корпус типично геймерский, при всем при том по какой-то причине отсутствуют хотя бы петли для замков, защищающих комплектующие от хищения: внезапно вы решите понести корпус на сетевую вечеринку?

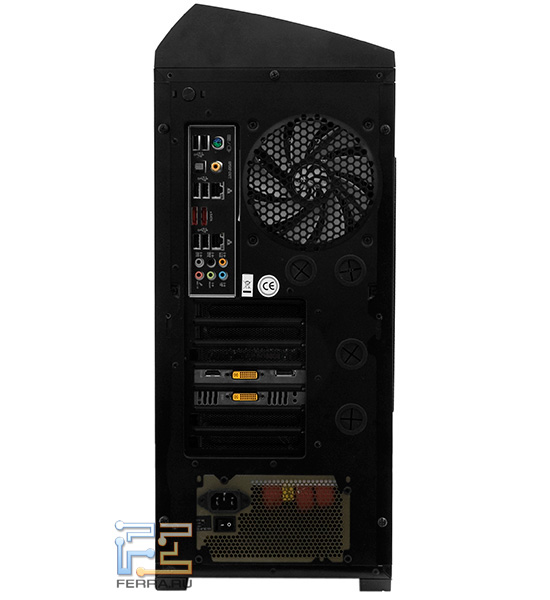

Конфигурация задней панели NZXT Phantom не является откровением: мода последнего времени на расположенный снизу блок питания в полной мере прослеживается и здесь. Как и во многих других продуктах подобной конфигурации, блок питания может быть установлен вентилятором вниз, либо вентилятором вверх. Предусмотрен противопылевой фильтр в днище напротив вентилятора блока питания.

Кроме того, позади имеется четыре крупных отверстия для выведения наружу шлангов системы жидкостного охлаждения, в которые пролезут шланги любого сечения, использующегося в подобных системах. Не разрешено не подметить специальную кнопку для отключения подсветки верхнего вентилятора, хотя она уместнее бы смотрелась на панели регулятора оборотов, где ей самое место.

Внутренняя конфигурация

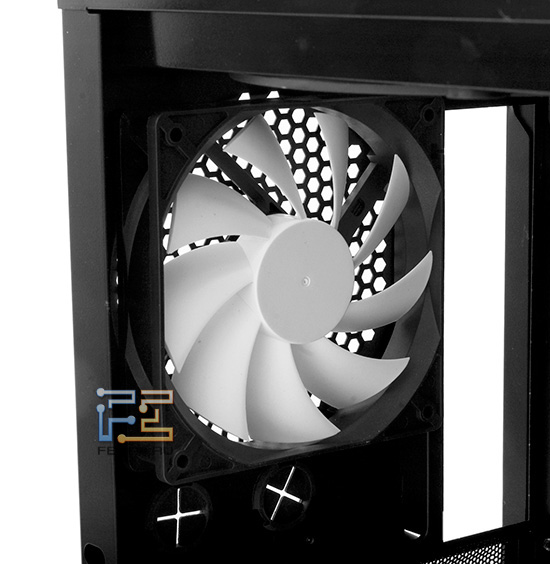

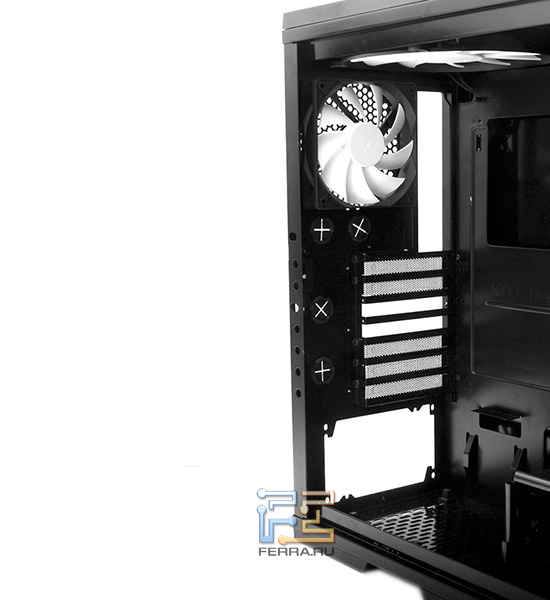

Снимем крышку и взглянем тотчас на заднюю панель. Тут отметим предустановленный 120-мм вентилятор, а ещё многоразовые съемные заглушки отсеков расширения.

Кстати, все комплектные вентиляторы оснащены белыми лопастями.

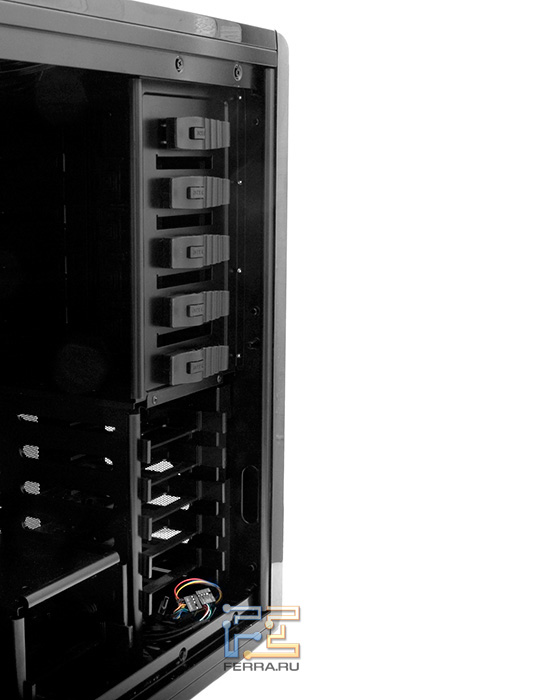

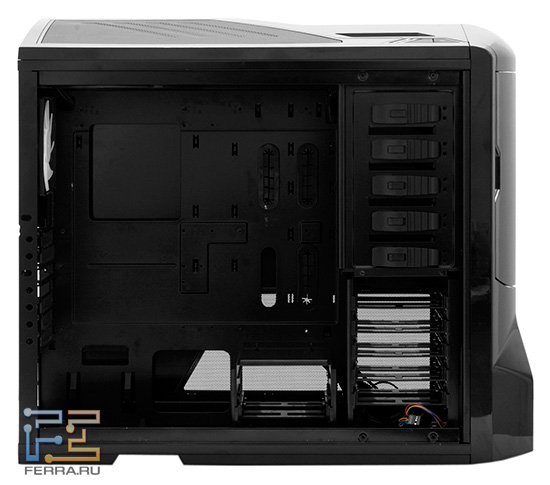

Внутренних отсеков для оптических приводов (или других устройств 5") гладко пять штук, все они оснащены безвинтовым креплением устройств, причем можно применять и более надежные винты (они прилагаются).

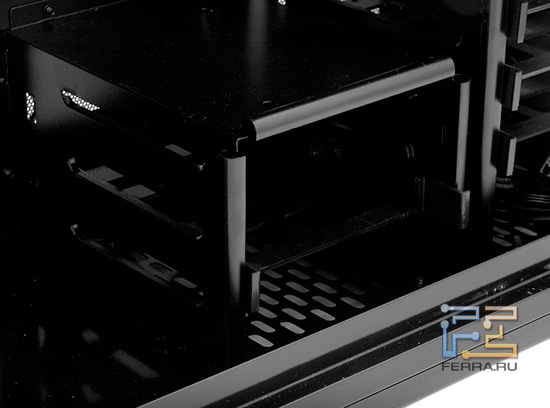

Корзин для жестких дисков две. Одна рассчитана на пять накопителей, вторая - на два. Большая корзинка располагается прямо под отсеками 5", малая - безотлагательно за ней и прикреплена прямо к днищу корпуса. Малую корзину при желании можно удалить.

Таким образом, всего можно определить до семи накопителей. Крепления для SSD в комплекте не предусмотрено, однако все салазки снабжены отверстиями для накопителей 2.5". Все накопители крепятся в пластиковых салазках, которые вставляются в направляющие корзин. Пластиковые салазки практически надеваются на диски, только для этого придется положить диск на ровную поверхность, с усилием изогнуть салазки и так надеть их на диск до защелкивания. Подобная конструкция также потихоньку входит в обиход производителей корпусов. Она удобная, но не излишне хороша в плане надежности и виброразвязки.

Общий объем внутреннего пространства NZXT Phantom велик. Внутри способны поместиться любые компоненты, любых размеров и длины. Основание материнской платы просто огромно, при этом сам корпус не тянет на звание Big-Tower. Малая корзина для накопителей не помешает установке стандартного блока питания, а при использовании длинного её можно удалить. Можно с удовольствием пометить обилие обрезиненных отверстий для прокладки и скрытия кабелей питания и системных шлейфов между основанием системной платы и правой крышкой.

Однако без небольших недочетов не обошлось. Таковыми мы назовем отверстие для установки кулеров с усилительной пластиной, которое не до такой степени велико, чтобы можно было достичь до усилительной пластины на многих системных платах. Также отметим отсутствие в комплекте удлинителя для 8-контактного разъема питания процессора, который мог бы сгодиться при использовании некоторых блоков питания.

Сборка системы

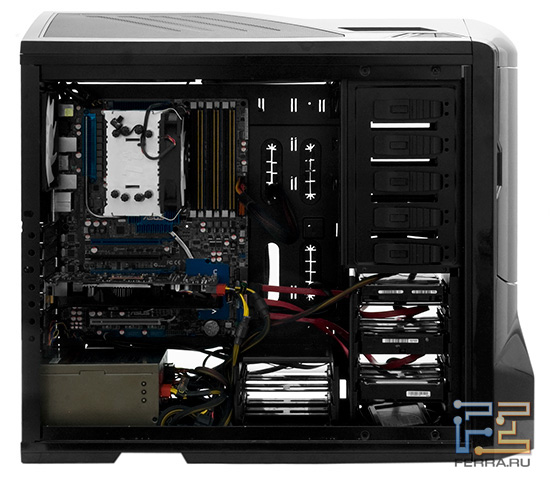

Сборка системы внутри NZXT Phantom не составляет трудностей. Благодаря большому внутреннему объему можно нетрудно монтировать любой компонент, не задумываясь над последовательностью установки устройств в корпус. С помощью инструмента закрепляется только системная плата и карты расширения.

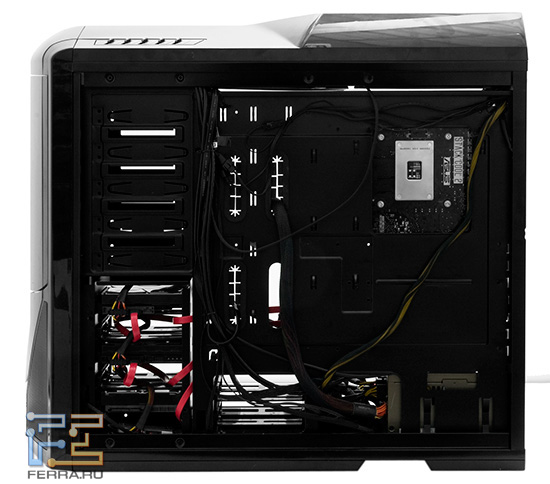

После размещения и закрепления всех компонентов можно приступать к укладке проводов. Тот самый миг также что надо продуман, вследствие этого все кабели можно упрятать так, что их не будет видно. Некоторые проблемы возникли только при подключении питания к жестким дискам и процессору. В первом случае занятие в малой толщине корпуса, а во втором - в чрезмерно близком расположении верхнего вентилятора.

С установкой дополнительного охлаждения всё не так просто. Даже если вы достанете пару 200-мм вентиляторов, прикрепить их будет непросто. Если верхний можно установить без особых проблем, то боковой будет мешать установке габаритных систем охлаждения - еще один предлог не использовать огромные башни.

Эффективность верхнего дополнительного вентилятора снижается не только фильтром, но и тем самым окном на верхней панели, которое мало велико. Работе фронтального вентилятора мешает расположенная перед ним корзина для накопителей. В общем, организация охлаждения организована не самым оптимальным образом.

Тестирование

Для тестирования системы мы собрали в корпусе NZXT Phantom компьютер следующей конфигурации:

Процессор: Intel Core i7-980X @ 4,13 ГГц
Охлаждение: Thermaltake ISGC-300, 1200 об/мин
Оперативная память: 3*2 ГБ Elixir PC3-12800U
Системная плата: ASUS P6T6 WS Revolution
Видеокарта: N470GTX Twin Frozr II
Накопитель SSD: Intel X25-M G2 160GB
Накопители HDD: WD3200JD + Hitachi Deskstar E7K1000 + Seagate Barracuda ST31000520AS
Блок питания: Thermaltake Toughpower XT 650W
Операционная система: Windows 7 x64

Кроме того, нами были установлены 140-мм вентилятор на передней панели и 200-мм вентилятор на верхней панели дополнительно к предустановленным на заводе. Прогрев осуществлялся каждой системы особняком и в комплексе, для этого мы воспользовались утилитами LinX (для прогрева процессора), FurMark (для прогрева видеокарты), Intel IOMeter (для прогрева накопителей). Тесты проводились в двух режимах работы корпусных вентиляторов - 12 B и 6 B. Модифицирование напряжения питания осуществлялось с помощью регуляторов на верхней панели корпуса.

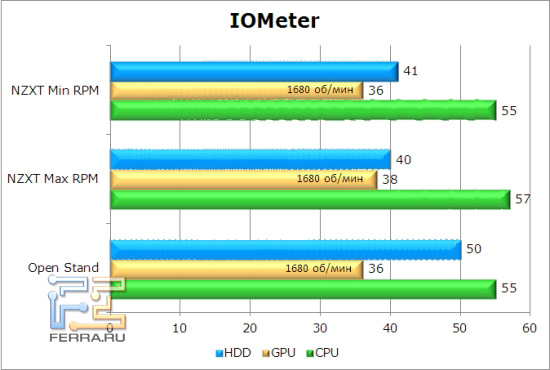

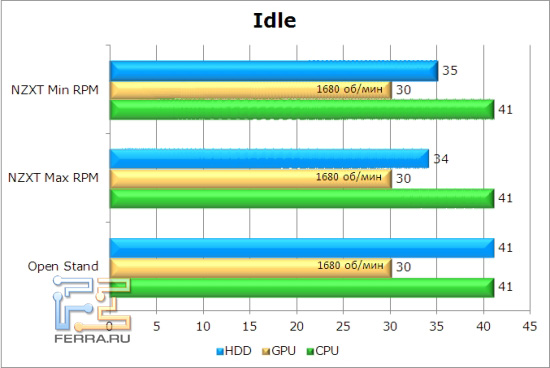

В простое Phantom поддерживает ту же температуру GPU и CPU, что и открытый стенд. При этом эффективность охлаждения жестких дисков в корпусе, разумеется, существенно выше.

Различие становится еще более заметным под нагрузкой. 50 градусов - неприемлимая температура для работы жесткого диска. Phantom при этом показывает хорошую эффективность охлаждения HDD.

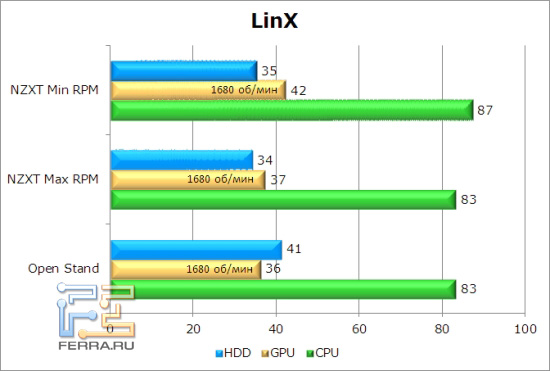

Тест LinX показал, что охлаждение компонентов внутри оказалось не в такой степени хорошим, сколь этого хотелось. Достичь эффективности охлаждения CPU на уровне открытого стенда удалось только при максимальных оборотах вентиляторов. Теплый воздух от системы охлаждения процессора не выдувается на сто процентов за пределы корпуса и дополнительно подогревает видеокарту.

Эффективность охлаждения GPU даже при максимальных оборотах корпусных вентиляторов оказалась ниже, чем у открытого стенда. К тому же система охлаждения видеокарты, работающая в автоматическом режиме, шумела сильнее.

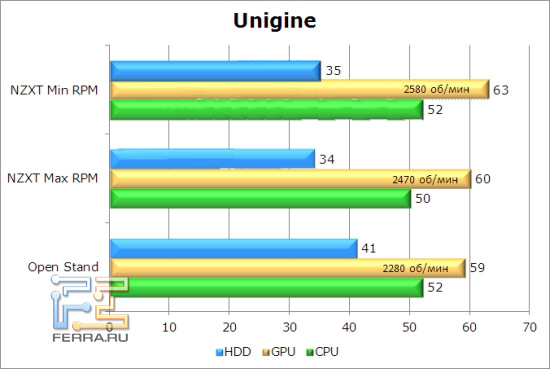

При типичной игровой нагрузке Phantom показывает паритет с открытым стендом, но только при максимальных оборотах вентиляторов. В более комфортном акустически режиме эффективность корпуса оказывается ниже.

В итоге можно сказать, что охлаждение основных компонентов системы (видеокарта, системная плата, процессор) не самое лучшее. Причиной тому, возможно, непродуманная система воздушных потоков внутри корпуса. Забор же холодного воздуха ограничен: в передней части вентилятор закрывает корзина с накопителями, а поток воздуха от боковых вентиляторов на практике не попадает внутрь, так как корзины с накопителями образуют туннель, по которому воздух выбрасывается за пределы корпуса. Возможно, проблему смог бы разрешить боковой вентилятор на 200 мм, но его установить не удалось из-за громоздкого кулера процессора. Вообще, максимальная высота процессорного радиатора может собирать всего 140 мм, если установлен боковой вентилятор, что не так уж и много.

Шум системы в режиме минимальных оборотов оказался очень мал. В режиме максимальных оборотов шум, конечно, увеличился, но навязчивым не стал из-за доминирующей низкочастотной компоненты. Потому если вы хотели бы составить относительно тихую систему с оригинальным дизайном, то NZXT Phantom может сделаться неплохим выбором. Однако надобно быть готовым к работе по модернизации воздушных потоков внутри корпуса.

Выводы

Оригинальный и фантастический с виду корпус NZXT Phantom будет притягивать взоры и может угодить неплохим шоу-стоппером в рамках вашей комнаты. Функциональность продукта находится на прекрасном уровне: чего стоит только своеобразный регулятор оборотов! К тому же сборка системы внутри корпуса занимает считанные минуты и профессионалу способна принести сплошные положительные эмоции. А обеспеченный отбор красивых цветовых решений позволяет предпочесть корпус под ваш интерьер. В особенности увлекательно смотрится белый, который исподволь забывается производителями.

В то же пора продукт не избежал недочетов, посреди которых главный - посредственная проработка охлаждения комплектующих внутри. А среди мелких недостатков стоит отметить отсутствие в новом продукте получающего повсеместное распространение интерфейса USB 3.0. Корпус предназначен для сборки игровых систем и оснащен всем необходимым для этого, а лишние детали на нем легко отсутствуют. Например, блок питания придется обрести отдельно.

Стоимость корпуса в России покуда неизвестна, однако мировая стоимость составляет примерно 140 долларов. Сумма представляется немаленькой, потому как в данном классе корпусов у NZXT Phantom хватает конкурентов.
