Тестируем EPSON EH-TW3600, домашний Full HD проектор
EPSON EH-TW3600 недешев для домашнего проектора, но и и характеристики у него впечатляющие - дозволение Full HD и яркость 2000 люмен, матрицы с высокой контрастностью, высокая кратность объектива. Помимо того, имеется организация управления наклоном объектива, которая существенно облегчает настройку изображения. Посмотрим, что все это даст нам на практике.
Благодарим украинское представительство EPSON за предоставленный для тестирования проектор EPSON EH-TW3600, а ещё компанию Графитек, г. Москва, за предоставленный комплект колориметров Spyder3Studio.
Технические характеристики EPSON EH-TW3600
ОСНОВНЫЕ СВОЙСТВА | |
Поддерживаемое разрешение |
VGA (640х480), SVGA (800х600), XGA (1024x768), SXGA1 (1152x864), SXGA2 (1280x960), SXGA3 (1280x1024), WXGA1 (1280x768), WXGA2 (1360x768) |
Применение |
для дома |
Варианты проекции |
крепление к потолку, обратная, фронтальная |
Используемая технология |
LCD:3 P-Si TFT |
ЖК дисплей, дюймы |
0,74 |
Оригинальное разрешение |
Full HD (1920х1080) |
ПРОЕЦИРОВАНИЕ | |
Основной формат изображения |
16:9 |
Поддержка форматов изображения |
16:10, 4:3 |
Фокусировка |
ручная |
Минимальное фокусное расстояние, мм |
22,5 |
Максимальное фокусное расстояние, мм |
47,2 |
Кратность изменения фокусного расстояния |
x2,1 (оптическая) |
Сдвиг объектива |
Ручной: по горизонтали/вертикали ±96/47% |
Размер изображения по диагонали при минимальном расстоянии до экрана, м |
0,76 |
Размер изображения по диагонали при максимальном расстоянии до экрана, м |
7,62 |
ЛАМПА | |
Мощность лампы (Вт UHE) |
200 |
Ресурс лампы (стандартный режим), часы |
4000 |
Ресурс лампы (эко режим), часы |
4000 |
ИЗОБРАЖЕНИЕ | |
Яркость (обычный режим), лм |
2000 |
Цветовая яркость, лм |
2000 |
Контрастность |
50000:1 |
Равномерность яркости, % |
85 |
Цветовоспроизведение, миллионов цветов |
1073,74 |
Настройка изображения (проектор, пульт ДУ) |
Яркость, Контрастность, Насыщенность, Тон, Резкость, Входной сигнал, Цветовая температура |
ДИАПАЗОН ЧАСТОТЫ РАЗВЕРТКИ | |
Частота пикселей (минимальная), МГц |
13,5 |
Частота пикселей (максимальная), МГц |
150 |
Частота строк (минимальная), кГц |
15 |
Частота строк (максимальная), кГц |
80 |
Частота кадров (минимальная), Гц |
24 |
Частота кадров (максимальная), Гц |
85 |
ПОДКЛЮЧЕНИЕ | |
Входы |
Computer, HDMI, Component Video, Composite Video, S-Video, RS-232C |
Выходы |
Trigger out |
РАБОЧИЕ УСЛОВИЯ | |
Рабочая температура,°C |
от 5 до 35 |
Напряжение |
100-240 В ±10%, 50/60 Гц |
Шум вентилятора, дБ |
22 |
ГАБАРИТЫ | |
Г х Ш х В (стандартно) |
390 х 450 х 145 мм |
Г х Ш х В (без ножек и объектива) |
360 х 450 х 136 мм |
Масса, кг |
7,3 |
ДОПОЛНИТЕЛЬНО | |
Функции |
Direct Power on, Epson Cinema Filter, Epson Super White, 2:2 pull down(1080/24р) |
Поддерживаемые видеостандарты |
PAL, M-PAL, N-PAL, PAL 60, NTSC, NTSC 4.43, SECAM, HDTV |
Комплект поставки
Комплект поставки достаточно скромный - пульт с двумя щелочными источниками питания типоразмера АА, кабель питания (к слову, довольно долгий - 3 м), диск с инструкцией на множестве языков, охватывая русский, а кроме того краткое руководство пользователя. Неблизко не лишним был бы хотя бы VGA, а лучше HDMI кабель, чтоб действовать с проектором не возбраняется было из коробки.
Внешний вид

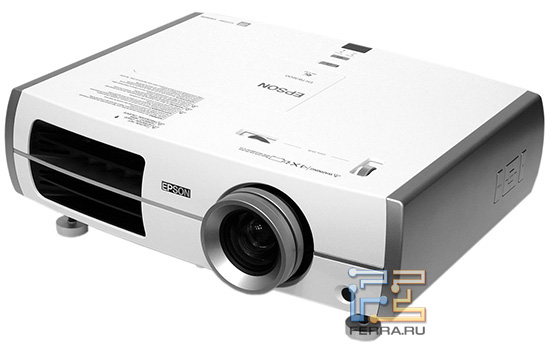

Устройство довольно крупное - 390 х 450 х 145 мм, потому желательно его сию минуту монтировать на потолочное крепление, дабы не занимать пространство. Остов изготовлен из нескольких типов пластика с различным покрытием. Днище и верхняя доля изготовлены из белого пластика с глянцевой поверхностью. Обыкновенный недочет глянца (чувствительность к мелким царапинам, а также маркость), на белой поверхности на практике незаметен, а если поверхность и запачкается, то очищать её проще простого. Боковые панели отлиты из серого пластика, окрашенного под металлик, с матовой поверхностью, которая не боится ни отпечатков, ни царапин.

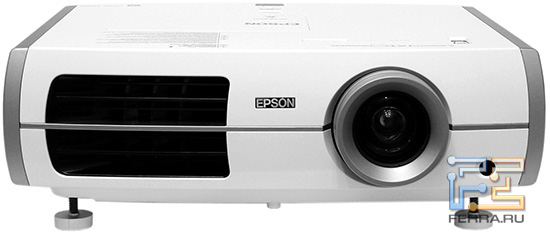

Спереди находится изрядный объектив, окошечко ИК приёмника, а также выдувная вентиляционная решётка. Для предотвращения паразитной засветки, а также попадания пыли на объектив, внутренние вертикальные перепонки стенки наклонены под острым углом. Прыть воздушного потока невысока, оттого если вблизи решётки и окажется зритель, то горячим пассатом его обдавать не будет.

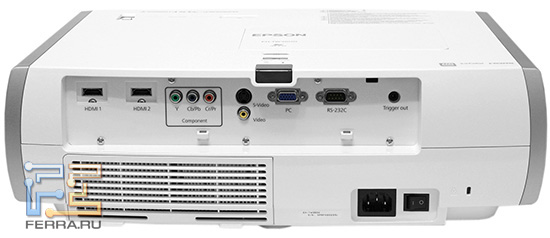

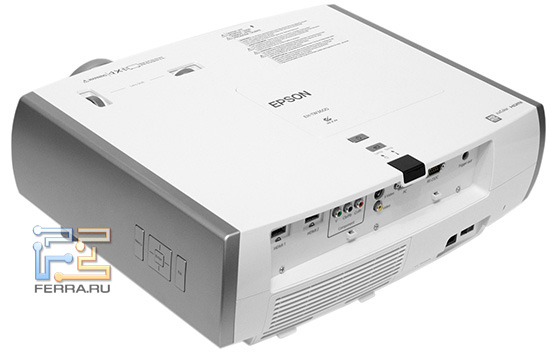

Сзади находится пара HDMI портов, порт D-Sub (VGA), компонентный вход, композитный видеовход, вход S-Video, сервисный порт RS-232C, тригерный выход, а также разъём подключения замка безопасности.

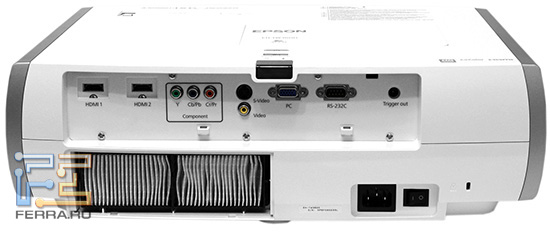

Тут же расположены разъём подключения кабеля питания, тумблер питания и заборная вентиляционная решётка, скрывающая стандартный воздушный фильтр, тот, что при необходимости разрешается несложно прочистить, а не заменять.
Сверху находится тыльный ИК приёмник, пара индикаторов состояния (температуры и лампы), клавиша выбора источника (циклическое пролистывание доступных источников), а также клавиша питания.

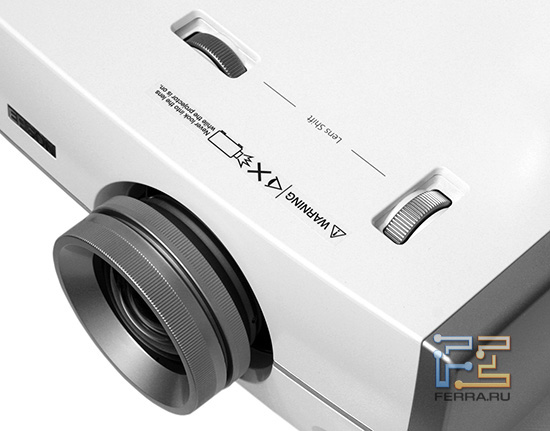

Ближе к передней части находится пара ребристых колёсиков управления сдвигом объектива, которые позволяют передвигать проецируемое изображение в довольно большом диапазоне.

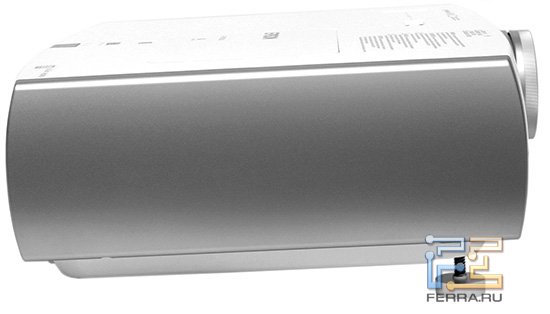

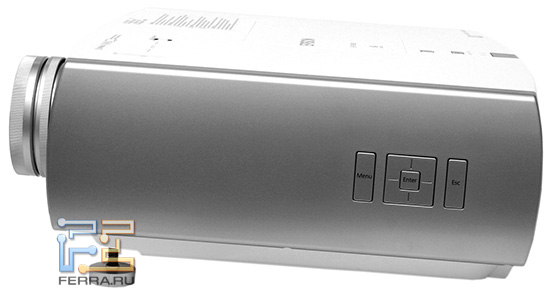

Левая боковая поверхность пустует, а с правой стороны находится 4-хпозиционный джойстик с клавишей ввода по центру, а также клавиши входа в меню и возврата на одну ступень вспять (ESC).

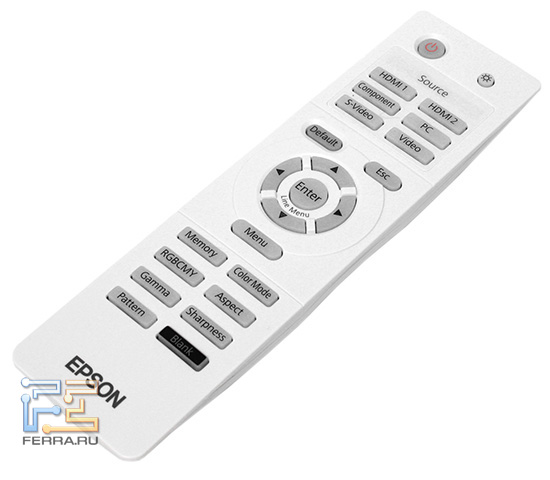

Пульт ДУ
Пульт дистанционного управления довольно немалый (201,5х56х23,5 мм), а углубление под палец, предназначенное для больше удобного захвата, находится только в передней части пульта. Вследствие этого благоприятно пользоваться лишь клавишами выбора источника сигнала и джойстика (4 клавиши управления курсора, объединённые в схематическое колечко с клавишей ввода по центру), а вот употребление блока горячих клавиш требует перехвата пульта, что не излишне удобно…впрочем, данный блок употребляется только при настройке проекции.

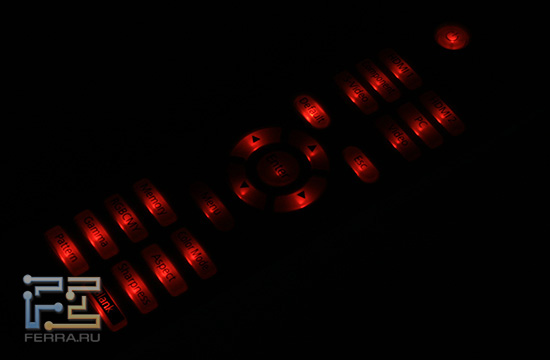

Почти все клавиши оборудованы встроенными светодиодами оранжевого свечения, исключением является лишь клавиша включения подсветки. Клавиш на пульте немного, всего 24, к тому же они довольно крупные, как и межклавишное расстояние, поэтому вкалывать с ним подходяще более того обладателям крупных ладоней и толстых пальцев.
Подключение и интерфейсы
Никаких функций, присущих коммерциал моделям EPSON, у тестируемого проектора нет, не предусмотрен даже порт USB, а о Ethernet и толковать не приходится. Предусмотрено лишь порт D-Sub (VGA) и пара портов HDMI, кроме того, подключение быть может к компонентному и композитному входу, а также к разъёму S-Video. Также предусмотрен и порт RS-232C, предназначенный для сервисных операций. Стоит пометить тригерный выход (активируется в меню), предназначенный для передачи состояния питания этого проектора (вкл/выкл) на внешнее оборудование, такое как автоматический экран. Автоматический розыск источника сигнала не предусмотрен.
Экранное меню

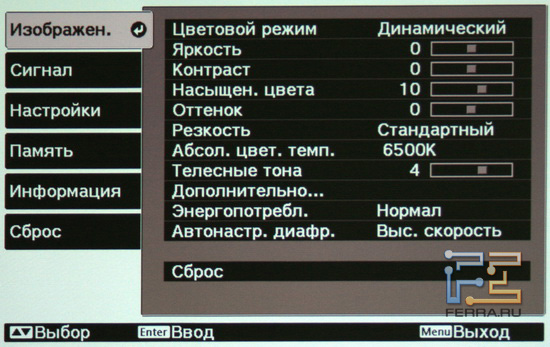

EPSON EH-TW3600. Настройка изображения

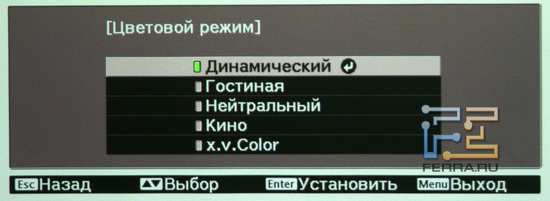

EPSON EH-TW3600.Выбор режима

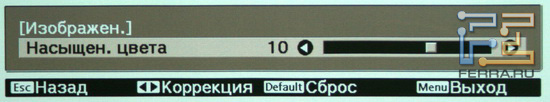

EPSON EH-TW3600.Настройка насыщенности цвета
EPSON EH-TW3600.Расширенная настройка резкости

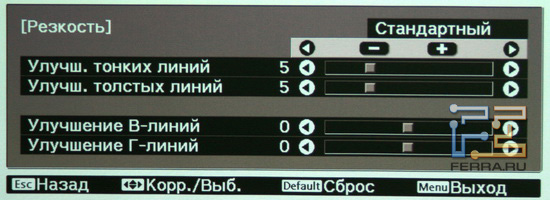

EPSON EH-TW3600. Настройка резкости
EPSON EH-TW3600. Настройка цвета

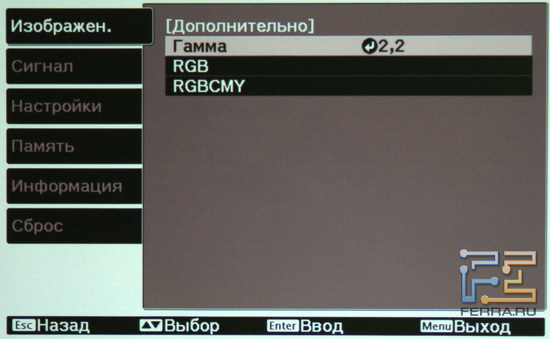

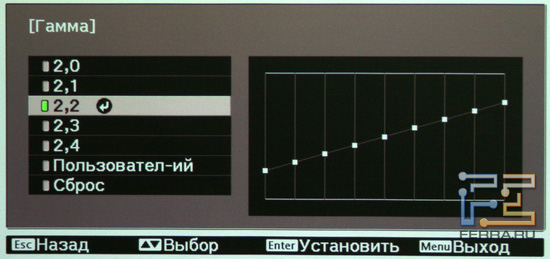

EPSON EH-TW3600. Настройка гаммы
EPSON EH-TW3600. Настройка параметров

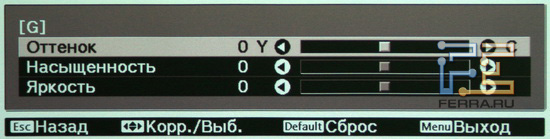

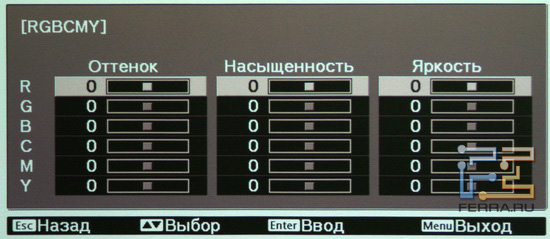

EPSON EH-TW3600. Настройка для цвета в отдельности
EPSON EH-TW3600. Выбор режима энергопотребления

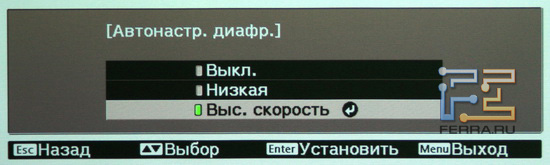

EPSON EH-TW3600. Выбор режима работы автонастройки диафрагмы

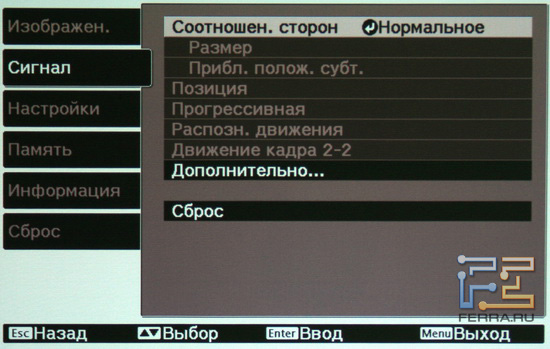

EPSON EH-TW3600. Настройка сигнала

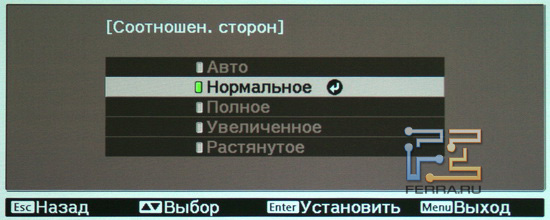

EPSON EH-TW3600. Выбор соотношения сторон проецируемого изображения

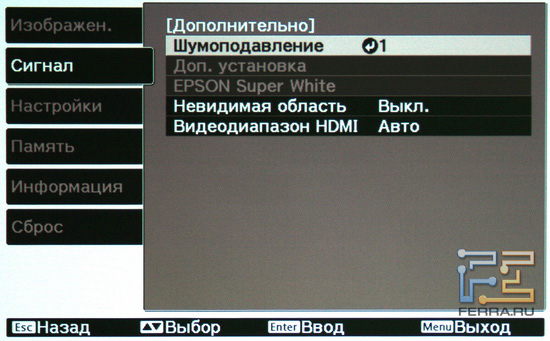

EPSON EH-TW3600. Дополнительные настройки при HDMI подключении

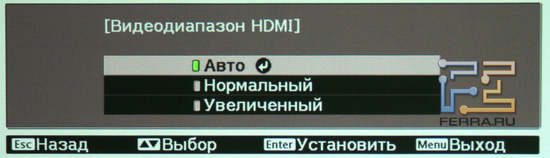

EPSON EH-TW3600. Выбор видеодиапазона HDMI

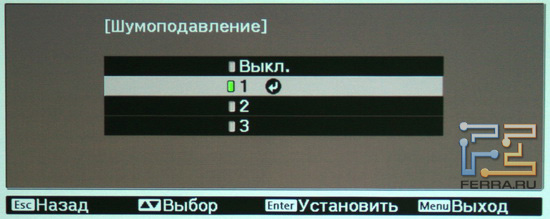

EPSON EH-TW3600. Выбор режима шумоподавления

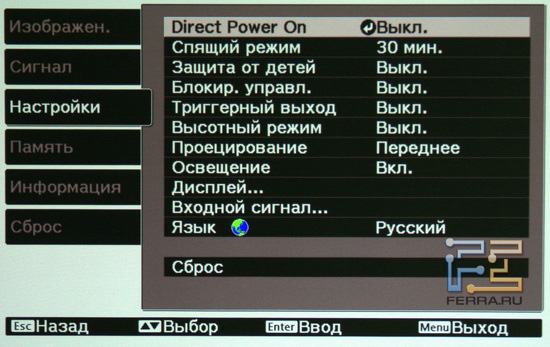

EPSON EH-TW3600. Системные настройки

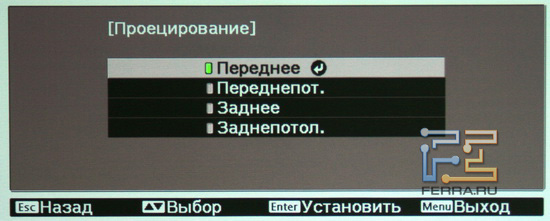

EPSON EH-TW3600. Выбор режима проецирования

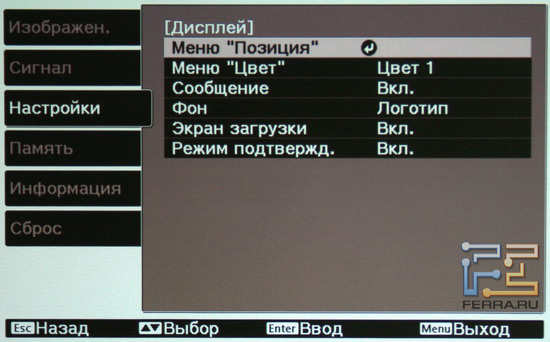

EPSON EH-TW3600. Системные настройки дисплея

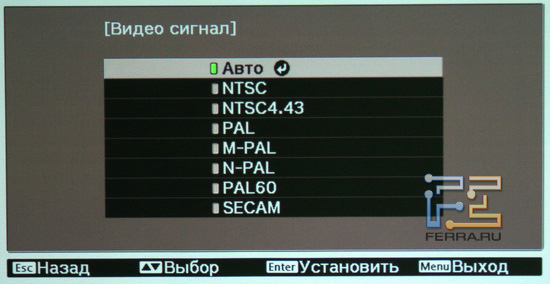

EPSON EH-TW3600. Выбор стандарта видеосигнала

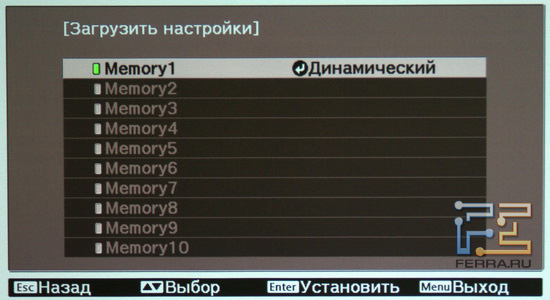

EPSON EH-TW3600. Выбор и сохранение настроек

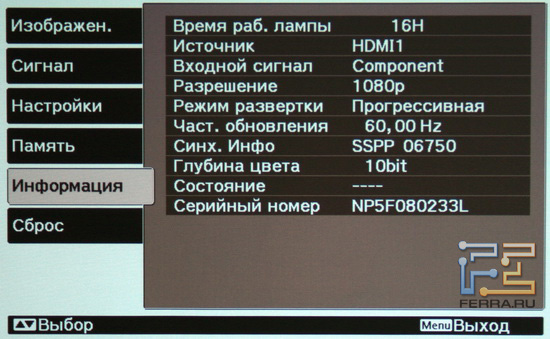

EPSON EH-TW3600. Информация о подключении
В работе
Включение проектора происходит довольно скоро - лого EPSON появляется уже сквозь 18 секунд, а проецируемое изображение - посредством 25 секунд. Но и следом этого лампочка ещё довольно долговременно прогревается, поэтому полноценно трудиться с проектором позволительно лишь через минуту вслед за тем включения (хотя и этого ещё мало для выхода на максимальные параметры светового потока, но уже полностью приемлемо для просмотра фото и видеофайлов). Выключение проектора занимает порядка 20 секунд, причём лампа отключается приблизительно через 2 секунды, но ещё возле 18 секунд происходит охлаждение лампы.
Разумеется, первое включение начинается с настройки геометрии проекции и размещения изображения, и тут у проектора есть как плюсы, так и минусы. К минусам стоит отнести отсутствие настройки трапециевидных искажений, поэтому настройку приходится изготовлять при помощи наклона корпуса (в потолочном креплении либо винтовыми ножками), что не слишком-то удобно. А вот функция сдвига объектива– это немалый плюс, оттого что благодаря этому устройство разрешено определить куда угодно, где есть свободное место, а не во что бы то ни стало по центру. Да и в целом функция сильно полезна и удобна, потому что диапазон сдвига огромен - по горизонтали ±96%, а по вертикали ±47%.
Наклон настраивается при помощи двух ребристых колёсиков. Вращение колёсиков в зависимости от положения объектива требует приложения разных усилий, но это не основополагающий минус - занятие в том, что при сдвиге влево-вправо объектив неизбежно опускается вниз, причём, чем больше производится наклонов в стороны, тем сильнее опускается объектив, поэтому для начала приходится устанавливать горизонтальный сдвиг, а уж затем вертикальный.
Оптический трансфокатор имеет довольно большую кратность, 2,1х. Не менее важная настройка - фокусировка. Хоть стоимость устройства и высока, но настройка механическая, и в этом есть свои плюсы, потому как кольцо на объективе позволяет делать фокусировку быстрее, чем при помощи кнопок. К тому же в тестируемом проекторе оно довольно крупное, с мягким ходом, и лишено даже малейшего намёка на люфт, поэтому править фокусировкой крайне удобно.
Для настройки геометрии проецируемого изображения и фокусировки можно вывести тестовый шаблон (вызывается отдельной кнопкой на пульте). К сожалению, при приложении избыточного и резкого усилия объектив может кот наплакал сместиться вниз, поэтому либо движения при фокусировке должны быть плавными, либо приходится придерживать колёсико вертикального сдвига линзы.
В проекторе достигнут довольно большой показатель динамической контрастности за счёт использования автоматического управления диафрагмой. В настройках предусмотрено три варианта управления - высокая скорость, низкая и без управления (полностью открытая диафрагма). Некоторые проекторы EPSON грешат тем, что работу автоматической настройки раскрытия диафрагмы недурственно слышно, но у тестируемой модели такого недостатка обнаружено не было, а вот контрастность благодаря данной функции выше.
Тестирование
Одна из наиболее важных характеристик проектора - это световой поток. Заявленные производителем значения временами не соответствуют действительности, но в случае с тестируемым устройством производитель не лукавил. Подлинный световой поток в самом ярком режиме без цветокоррекции (Динамический) оказался даже мало выше заявленного - 2055 лм при обычном энергопотреблении, и 1659 лм в режиме ECO (хотя целесообразность использования данного режима сомнительная, ибо производителем для обоих режимов заявлен равный срок службы ламы - 4000 часов).
На российском сайте производителя для режима ECO указан световой поток в 519 лм, что даже при оценке на око не соответствует действительности, и, возможно, это лишь опечатка, потому что как на зарубежных сайтах компании упоминания о световом потоке в экономичном режиме нет вовсе. В остальных режимах (с цветокоррекцией) световой поток чуть-чуть ниже. Также была измерена родная контрастность при отключенной функции автонастройки диафрагмы, полученная путём измерения освещённости в центре экрана для чёрного и белого поля, которая составила 1:755.
Настройка цветовой температуры производится в градусах Кельвина в диапазоне от 5000К до 10000К с шагом в 500К. Обмеривание реальной цветовой температуры осуществлялось при установленном значения в 6500К (используется в настройках по умолчанию) для всех доступных профилей - динамический, гостиная, нейтральный, кино, x.v. Colour, причём как в стандартном режиме энергопотребления, так и в режиме пониженного энергопотребления ECO. Как видно из таблицы, при активировании экономичного режима происходит незначительное уменьшение цветовой температуры, которое невооружённым глазом сложно уловить.
профиль |
Режим ECO |
Стандартное энергопотребление |
динамический |
7157 |
7130 |
Гостиная |
8763 |
8737 |
Нейтральный |
6741 |
6702 |
Кино |
6493 |
6450 |
x.v. Colour |
6391 |
6369 |

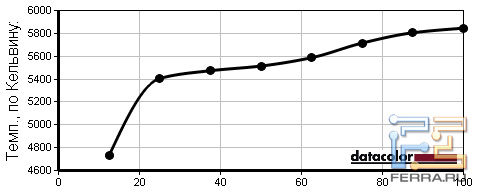

Также позже калибровки была измерена подневольность цветовой температуры (на графиках яркость указана в процентах) от уровня яркости при целевом значении 6500K для всех доступных профилей.

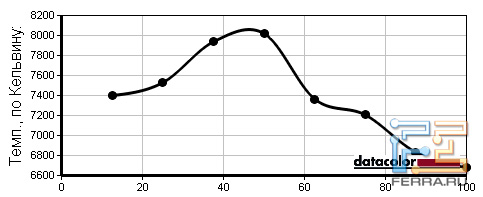

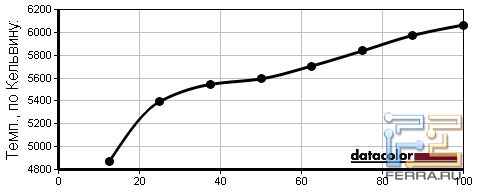

EPSON EH-TW3600. Зависимость цветовой температуры от уровня яркости подсветки в режиме Динамический

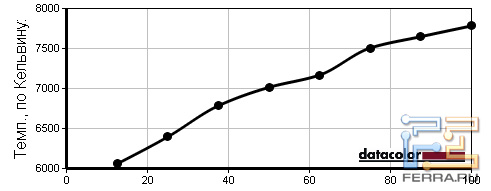

EPSON EH-TW3600. Зависимость цветовой температуры от уровня яркости подсветки в режиме Гостиная
EPSON EH-TW3600. Зависимость цветовой температуры от уровня яркости подсветки в режиме Кино
EPSON EH-TW3600. Зависимость цветовой температуры от уровня яркости подсветки в режиме Нейтральный
EPSON EH-TW3600. Зависимость цветовой температуры от уровня яркости подсветки в режиме x.v. Colour
Для оценки цветового охвата использовался колориметр Spyder3 из комплекта Spyder3Studio. Тестирование проводилось при стандартном значении яркости и контраста. График цветового охвата строился для цветовой координатной системы Lab в координатах ab для светлости L=25, 50 и 75. На изображениях белый график - стандартное цветовое пространство sRGB, розовый - порядок x.v. Colour, голубой - режим Кино, жёлтый - режим Нейтральный, алый - режим Гостиная, зелёный - режим Динамический

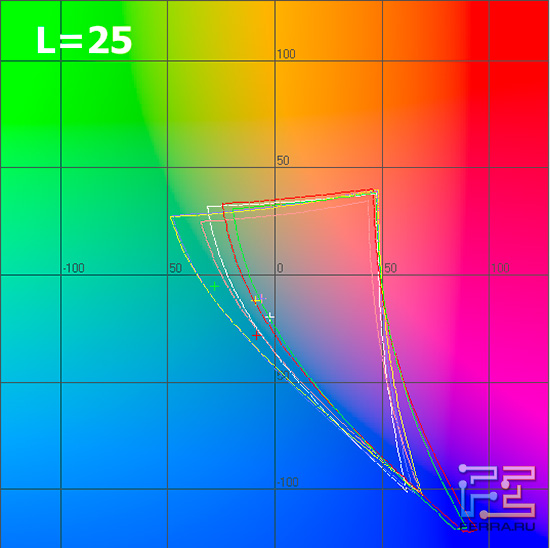

EPSON EH-TW3600. График цветового охвата в системе Lab для L=25

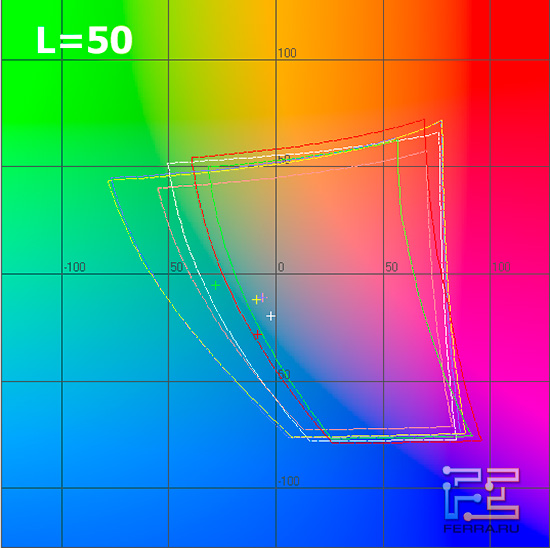

EPSON EH-TW3600. График цветового охвата в системе Lab для L=50

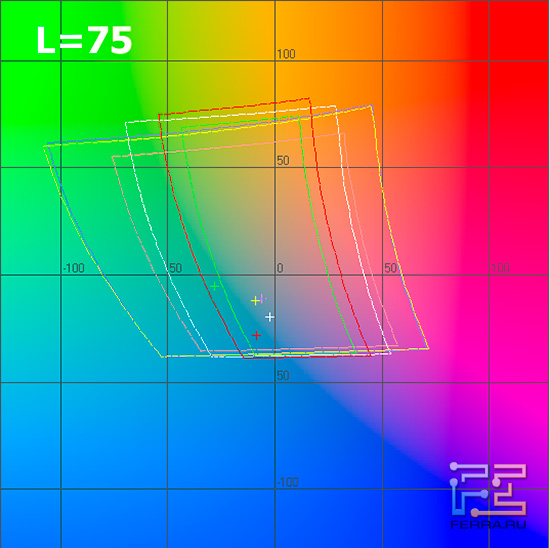

EPSON EH-TW3600. График цветового охвата в системе Lab для L=75

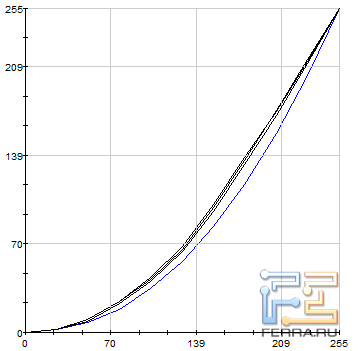

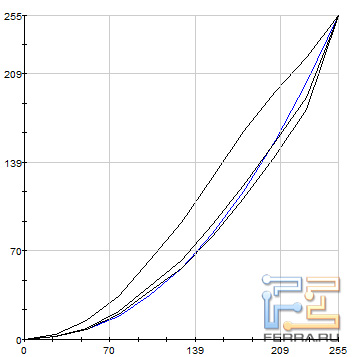

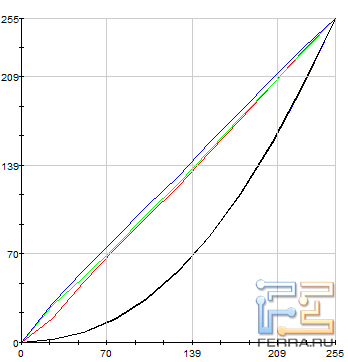

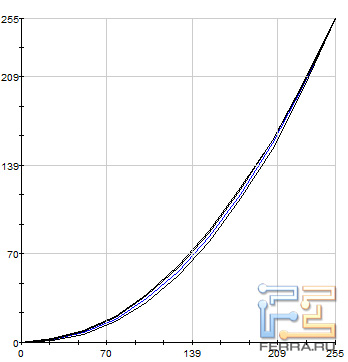

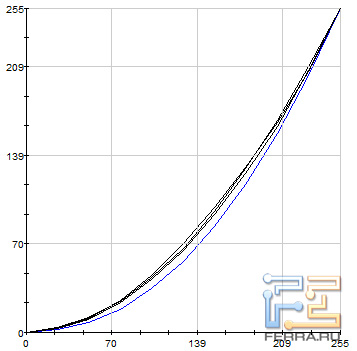

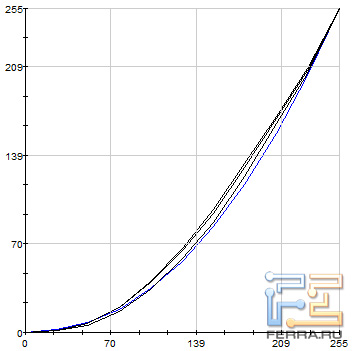

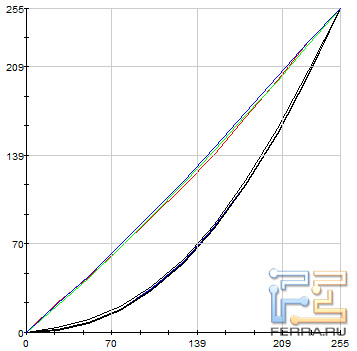

На иллюстрациях, приведённых ниже, отображены гамма-кривые (чёрные графики), полученные до и после этого калибровки дисплея, целевая гамма 2,2 (светло-синий график) и коррекция для каждого цвета (красный, синий, зелёный).

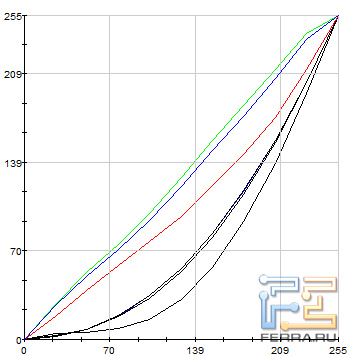

До калибровки |

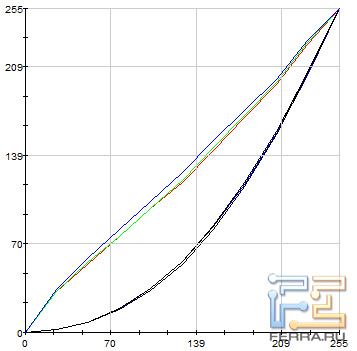

После калибровки с кривыми коррекции |
|
|
|
|
|
|
|
|
|
|
Шум
Для домашнего проектора EPSON EH-TW3600 довольно громкий - в режиме пониженной яркости (режим ECO) на расстоянии 50 см от выдувной вентиляционной решётки порядок шума достигает 35,1 дБА. Конечно, при использовании в качестве источника сигнала ноутбука либо стационарного ПК шум, генерируемый проектором, будет сливаться с шумом охлаждающей системой ПК, но вот в случае использования в качестве источника, например, фотоаппарата или видеокамеры (ведь сегодня многие устройства оборудованы miniHDMI портом) либо медиаплеера гул будет заметен. В стандартном режиме яркости проектор оказывается ещё более шумным, но всё же уровень генерируемого шума не превышает 37 дБА, что для данного класса устройств стандартный показатель, вот только при просмотре фильма с тихим или ненасыщенным звуковым рядом шум проектора будет пробиваться.
Выводы
Проектор EPSON EH-TW3600 показал себя жутко недурно - у него успешный практичный корпус, агрегат сдвига объектива (хотя сам механизм не лишён недостатков), не чрезмерно рослый уровень генерируемого шума, довольно здоровый цветовой охват, недурственная равномерность подсветки, да и предельный световой поток соответствует заявленному.
Из недостатков стоит подметить неужели что отсутствие механизма регулировки трапециевидных искажений, поэтому корректировать их приходится путём наклонов корпуса (две передние винтовые ножки) и объектива.
