Гигабитный интернет-центр для дома Zyxel NBG460N

Zyxel позиционирует NBG460N не просто как Wi-Fi-маршрутизатор, а как домашний интернет-центр, который предоставляет всё, чтобы подключить компьютеры и ноутбуки к интернету через домовую сеть или ADSL. Конструкция из 3 антенн позволяет добиться лучшего качества в помещении, а для работы IP-телевидения предусмотрен режим TVport.

Внешний вид

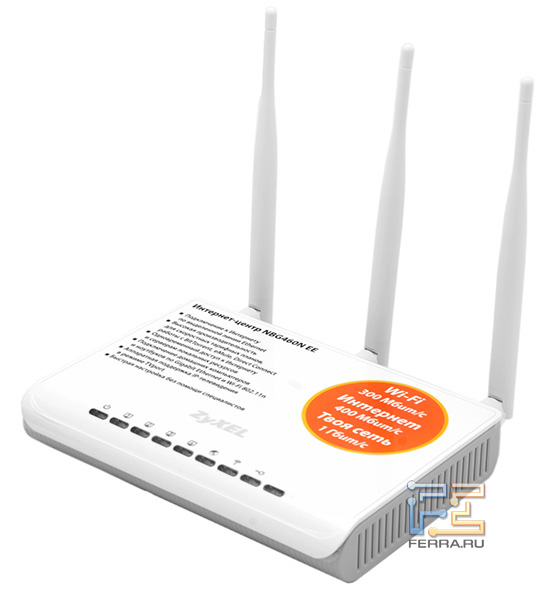

Внимание потенциальных покупателей NBG460N EE (EE означает модификацию для восточноевропейского рынка) наверняка привлекут внимание 3 антенны. Такая схема призвана улучшить качество приёма внутри помещения со множеством препятствий - стен, углов, мебели и т.д. Упрощенно говоря, принимающая сторона имеет возможность выбрать оптимальный сигнал из нескольких, которые доходят до антенн с разной задержкой и разным качеством из-за препятствий.

Немного непривычно, что индикаторы активности портов локальной сети, расположенные на передней панели корпуса, горят оранжевым цветом. Это - не сигнал об ошибке, а извещение о том, что соединение установлено на скорости в 1 Гбит/с. В режиме 10/100 Мбит/с светодиоды остаются зелеными.

В дополнение к привычному набору светодиодов, у Zyxel NBG460N есть индикатор режима WPS (Wi-Fi Protected Setup), который упрощает соединение с другим беспроводным WPS-устройством в безопасном режиме. Одно из них генерирует PIN-код, и, если нажать на втором кнопку WPS и ввести PIN, устройства соединятся друг с другом, не заставляя пользователя заниматься настройками. Если WPS-соединение не установлено или использует открытый доступ или устаревший WEP, индикатор безопасности не горит, а если более совершенные WPA/WPA2 - светится зеленым. Сама кнопка WPS размещена сзади, рядом с разъемом для адаптера питания и отверстием, за которым скрыта кнопка Reset.

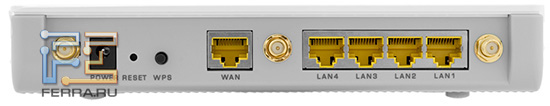

Порт WAN, через который устройство соединяется с вышестоящим интернет-шлюзом, размещен отдельно от локальных портов, между ними - один из антенных разъемов. По бокам корпуса - вентиляционные решётки. Греется Zyxel NBG460N несильно, но ощутимо.

Комплектация

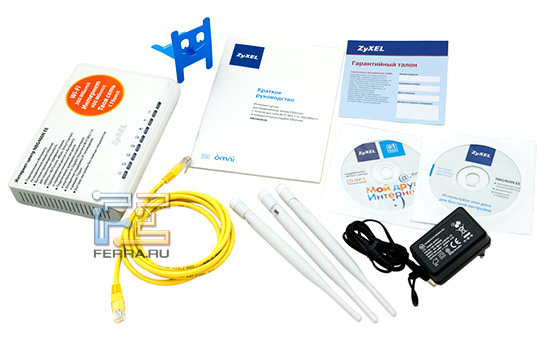

В комплекте с изделием Zyxel присутствуют желтый патч-корд категории 5e (в соответствии с требованиями стандарта Gigabit Ethernet), адаптер постоянного тока на 18 В/1А, настольная картонная фигурка дружелюбной синей собачки, гарантийный талон, CD с аудиокнижкой "Мой друг Интернет" радиоведущего и блоггера Александра Плющева, а также краткое руководство по первоначальной настройке и подключению к интернету.

Полная и очень подробная инструкция, а также утилита NetFriend, позволяющая настроить устройство, не пользуясь веб-интерфейсом, находятся на компакт-диске.

Технические характеристики Zyxel NBG460N EE

• поддержка Wi-Fi IEEE 802.11 b/g и 802.11n
• 3 всенаправленные дипольные антенны с коэфф. усиления 5 дБи с разъемами RP-SMA
• 1 Еthernet-порт WAN, 4 порта LAN, 10BASE-T/100BASE-T/1000BASE-T, автоопределением типа кабеля
• поддержка типов соединения PPPoE, PPTP, L2TP
• поддержка аутентификации и шифрования трафика WEP, IEEE 802.1x, WPA, WPA-PSK, WPA2, WPA2-PSK, аутентификация при помощи внешнего RADIUS-сервера
• питание 18 В/ 1А
• размеры - 190 х 155 х 32 мм
• масса - 442 г

Устройство

Интернет-центр Zyxel NBG460N построен на наборе микросхем компании Atheros, включающем центральный чип AR9132, так называемый Wireless Network Processing Unit (WNPU), с архитектурой MIPS и рабочей частотой в 400 МГц, и беспроводный контроллер AR9103 с тремя радиоитрактами (для 3 антенн). Но, в отличие от референсного дизайна Atheros, за проводную локальную сеть отвечает не Atheros AR8216, а чип другого производителя - Realtek 8366SR.

При работе роутер использует 32 МБайт оперативной памяти DDR400 производства Hynix (HY5DU561622FTP-43), а прошивку и настройки хранит на 4 МБайт флеш-памяти Macronix.

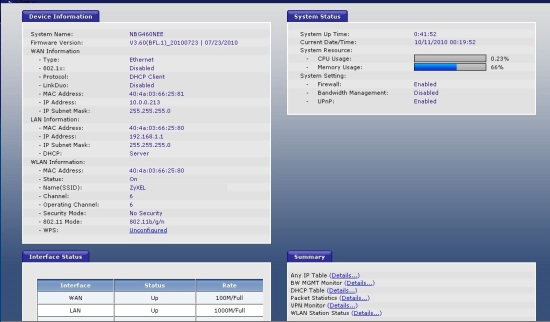

Веб-интерфейс

Без фирменной NetFriend можно обойтись и сразу зайти в "админку" по адресу 192.168.1.1 c логином admin и паролем 1234, тем более, что пошаговый мастер настройки есть и в панели управления. Правда, в NetFriend имеется список из многих крупных российских провайдеров для автоматической настройки параметров подключения, и программа русифицирована, а интерфейс - нет.

Большой плюс панели управления - в меню слева, где находится список разделов, можно открыть список всех подразделов, и пользователю нет нужды делать ненужный клик по разделам. Минус - интерфейс использует фреймы.

Важно учесть, что, пока залогинившийся первым пользователь не закончит сеанс, другой пользователь зайти в панель не сможет.

Русского языка для интерфейса не предусмотрено, хотя делать описания своих правил (фильтрации, переадресации и т.д.) на русском можно.

Продвинутым пользователям, желающим покопаться в устройстве изнутри, будет интересна возможность работы через Telnet.

Настройка и работа

При настройке подключения к глобальной сети можно указать не 2, как обычно, а 3 сервера DNS, на случай выхода их из строя. Для владельцев Zyxel NBG460N, чья домашняя сеть подключена к интернету через ADSL-модем, будет полезна функция Zyxel Duo Link. После несложных настроек она позволит одновременно пользоваться и интернетом, и домашней сетью, и внутренней сетью провайдера.

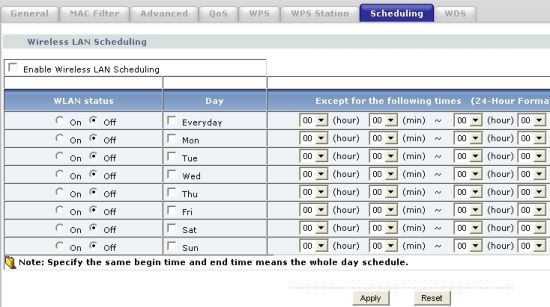

Есть возможность включения и выключения WLAN-доступа по расписанию

Zyxel рекламирует настройку IP-телевидения и беспроводной сети Wi-Fi без специальных знаний, и эти заявления вполне можно назвать правдивыми. В панели управления от пользователя лишь просят выбрать номер порта роутера, к которому подключается телеприставка, и всё. Благодаря технологии TVport в Zyxel NBG460N передача Multicast-трафика IP-телевидения происходит без задействования ресурсов центрального процессора устройства. Теоретически, в случае ухудшения картинки из-за большого трафика между другими узлами сети, можно попробовать включить режим WMM в меню качества QoS (кстати, он там тоже единственный).

NBG460N умеет работать не только как маршрутизатор, но и в режиме точки доступа. В этом случае разделения интерфейсов на LAN и WAN не будет. Компьютеры, подключенные к любому из Ethernet-портов, окажутся в одной подсети. Однако сервис выдачи IP-адресов DHCP при этом работать не будет. В один из портов NBG460N понадобится подключить роутер (или компьютер, выполняющий его роль) с доступом в интернет. Режим Access Point потребуется, если возникнет нужда усилить зону покрытия сети c помощью функции WDS (Wireless Distribution System), активируемой в последней вкладке в беспроводном разделе. В режиме WDS объединяются две или более точки доступа Wi-Fi. Одна из них продолжает играть роль маршрутизатора с выходом в интернет, а клиентские устройства будут соединяться с ней через другие, обычные точки доступа. При этом точки доступа также могут быть объединены посредством Ethernet-кабеля.

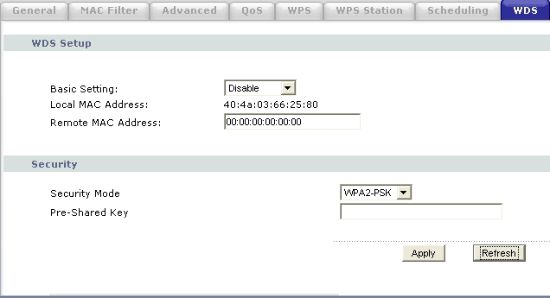

При объединении с помощью WDS используются методы шифрования WEP и WPA2-PSK (последний-предпочитетельнее).

Для связи точек доступа в WDS нужно знать их аппаратные адреса, а также настроить на один канал и один идентификатор сети SSID

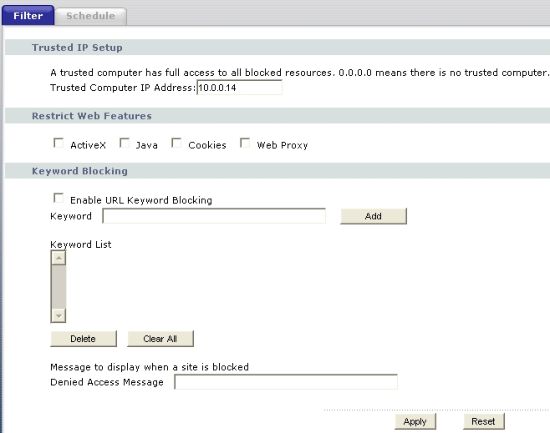

Помимо фильтрации по URL и запретов на определенные порты брандмауэр устройства может блокировать работу приложений ActiveX.

Доверенным (trusted) узлам можно, наоборот, разрешать все действия

LAN IP Alias делает возможным использование нескольких IP-адресов на одном Ethernet-интерфейсе. Для чего ? Пользователь может сделать две разных сети (10.0.a.b и 10.0.c.d), при этом в каждой из них компьютеры будут выходить в интернет посредством шлюз роутера, пользуясь его соответствующим адресом-"псевдонимом". Например, если у рабочего ноутбука - фиксированный IP, то LAN IP Alias позволит ему выходить в интернет через разные шлюзы: на работе - через офисный, дома - через NBG460N, не меняя настроек сети туда и обратно. Домашние же компьютеры продолжат пользоваться адресами домашней сети.

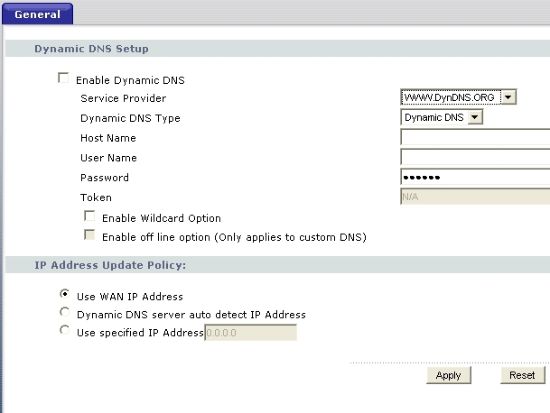

Если на компьютерах локальной сети запущены программы, к которым нужно обеспечить подключение извне (это могут быть FTP, сетевые накопители, IP-камеры или игровые сервера), придется кстати сочетание поддержки провайдеров динамических DNS и функции порт-форвардинга.

Zyxel NBG460N предлагает выбирать из сервисов DynDNS.org, No-IP.com, EuroDNS.com, REGFISH.com

Важное замечание - функция будет работоспособна только при подключении посредством АDSL или через Ethernet-провайдера с реальным IP, но не для случая, когда компьютеры домовой сети выходят в интернет, пользуясь одним общим внешним IP-адресом провайдера.

Тестирование

Zyxel NBG460N тестировался вместе с USB-адаптером Trendnet TEW-649UB на чипсете Realtek 8192.

Примененная в Zyxel NBG460N схема из трех антенн хорошо показала себя в условиях помещения в панельном здании, в котором, помимо тестируемого устройства, были активны и другие точки Wi-Fi, причем практически на всех каналах (а оттого что каналы немного накладываются друг на друга, помех более того на свободном не избежать) - словом, именно в той ситуации, в которой и предстоит работать среднестатическому беспроводному маршрутизатору.

Хотя законнектиться на 300 Мбит/с ни разу не удалось, даже в "экстремальных условиях", практически на другой стороне дома, точка и адаптер соединялись на 30 Мбит/с и поддерживали скорость передачи файлов порядка 300 Кбайт/с и пинг на уровне 0,2 мс. При еще большем удалении начинала теряться четверть пакетов.

Как видно, тонкие межкомнатные стены не представляют особых препятствий, в отличие от толстых и более плотных железобетонных. К сожалению, в жилых домах Wi-Fi эфир уже значительно "замусорен", и множество работающих рядом сетей Wi-Fi оказывают отрицательное влияние на скорость передачи.

В итоге

Из всех протестированных домашних беспроводных маршрутизаторов, устройство Zyxel - самое "домашнее". Продуманное меню полностью помещается даже на маленьком экране нетбука. Отличное описание - и Quick Start Guide для новичков, включающий наглядные схемы и не только описывающий функции Zyxel NBG460N EE, но и объясняющий основы работы локальных сетей, и подробное руководство с объяснением таки продвинутых вещей, как механизм трансляции адресов NAT, маршруты, сервисы динамических DNS, расшифровка логов и многого другого. Всего почти на 400 страниц! Рассказывается даже, как настроить через роутер интернет для Apple iPod Touch.

Конструкция из 3 антенн действительно хорошо показала себя. Ловить сеть можно хоть с другой стороны дома. Но рассчитывать при этом на скорость передачи в 37,5 Мбайт/с, соответствующую 300 Мбитной спецификации стандарта 802.11n, конечно, не стоит. Максимум, в таких экстремальных условиях пользователю удастся поставить на закачку файл или полазить по сайтам, да и то с ощутимыми задержками.
