4-портовый роутер и Wi-Fi точка доступа TRENDnet TEW-652BRP с двумя независимыми антеннами

TEW-652BRP - вывод "под ключ" для маленький локальной сети. Оно объединяет в себе маршрутизатор для проводной и беспроводной сети, использует продвинутую схему радиопередачи MIMO, обладает функциями защиты и ограничения доступа, обеспечивает корректную работу интернет-приложений и корректно обрабатывает траффик IP-телевидения.

Основные характеристики TRENDnet TEW-652BRP

• Поддержка Wi-Fi IEEE 802.11 b/g (до 54 Мбит/с) и 802.11n (до 144 Мбит/с с каналами в 20 МГц и до 300 Мбит/с с каналами в 40 МГц)
• 2 дипольных антенны с коэффицентом усиления 2 dBi
• мощность передачи 17 dBm (802.11b) и 13 dBm (802.11g/n)
• чувствительность приемника -85 dBm (802.11b), -68 dBm (802.11g), - 62 dBm (802.11n)
• частоты 2,412-2,484 ГГц
• 13 каналов
• 4 Ethernet-порта на 10/100 Мбит/с для локальной сети
• 1 Ethernet-порт на 10/100 Мбит для подключения к ADSL-модему или домовой сети
• поддержка типов интернет-соединения PPPoE, PPTP, L2TP
• поддержка шифрования WEP(HEX/ASCII) 64/128-bit, WPA(AES/TKIP), WPA/WPA2-Radius, WPA-PSK/WPA2-PSK
• размеры 150 x 130 x 30 мм
• вес 245 г
• питание 7,5В/1А
• потребляемая мощность до 4,5 Вт

Внешний вид

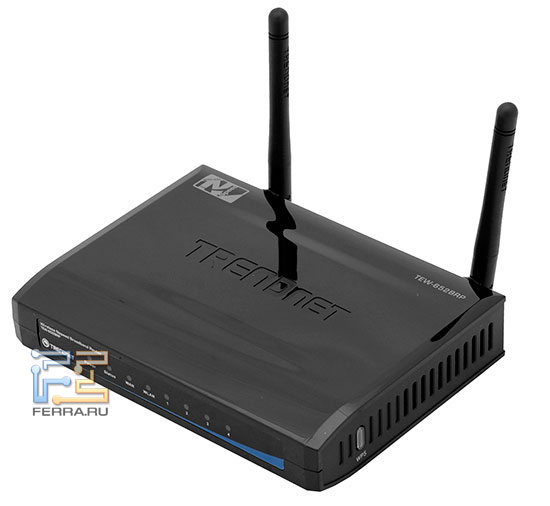

Двойная антенна - не так уж и необычно. В тестовой лаборатории "Ферры" уже побывали, к примеру, два роутера от того же TRENDnet более того с тремя антеннами - TRENDnet TEW-635BRM и TEW-631BRP , и дальше мы посмотрим, дают ли две антенны стандартного размера и мощности выигрыш в дальнобойности.

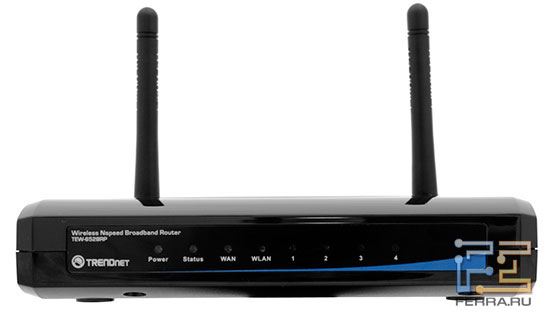

Светодиодные индикаторы расположены спереди корпуса. У каждого интерфейса (локальные порты, порт WAN и точка доступа WiFi) они работают одинаково. Зеленый цвет - соединение установлено, мигание - идет передача данных. Индикатор статуса устройства при нормальной работе должен равномерно мигать.

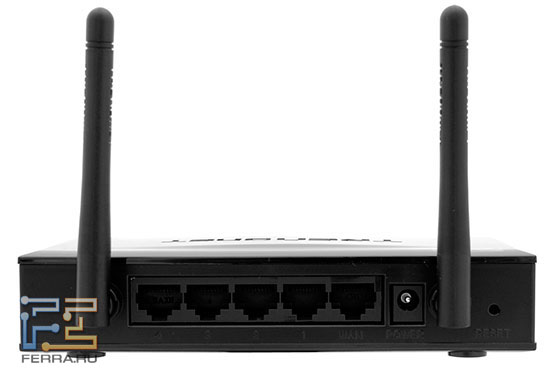

Утопленная вовнутрь кнопка "ресет" находится сзади, кнопка включения режима WPS (Wi-Fi Protected Setup), упрощающего безопасное подключение клиентских устройств с поддержкой этой технологии (у TRENDnet, к примеру, она имеется на некоторых WiFi-адаптерах) - сбоку. Кнопка включения не нужна, довольно вклинить адаптер питания в розетку.

Все Ethernet-порты роутера поддерживают технологию AutoMDIX (которая позволяет не действовать различий между "прямой" обжимкой Ethernet-кабелей и типа "кросс" ).

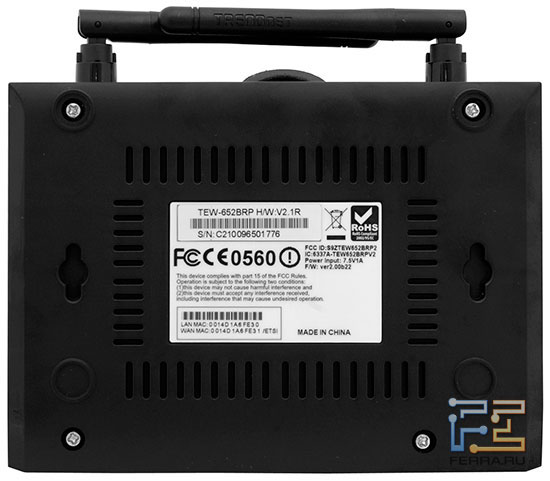

Устройство позволительно повесить на стену на пару шурупов, при этом отверстия для этого на дне корпуса сделаны таким образом, что располагать роутер разрешается и "вниз", и "вверх ногами" (к примеру, если Ethernet-кабели подходят к нему сверху).

Внутри

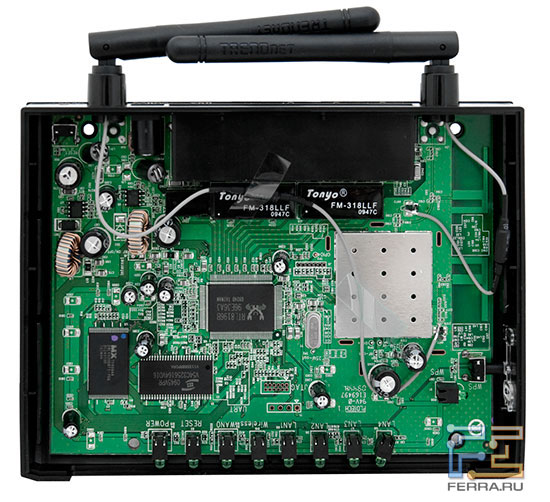

TRENDnet TEW-652BRP работает на связке чипов Realtek RTL8192SE и RTL8196B. Основополагающий из них, спрятанный на плате под экранирующей вставкой, отвечает за беспроводную сеть и снабжен двумя независимыми радиотрактами для передачи и двумя для приема, второй представляет собой 5-портовый Ethernet-маршрутизатор со встроенным RISC-процессором и является, собственно, "сердцем" устройства.

В основе роутера TRENDnet - чип RTL8196B со встроенным 330-МГц процессором типа RISC

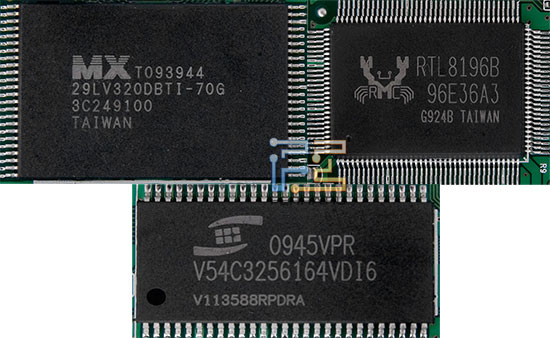

Помимо них, на плате ещё размещена 32-мбайтая память Mosel Vitelic V54C3256164VD16 и 4-мегабайтная флеш-память Macronix 29LV320DBTI-70G, в которой установлена операционная организация Linux управления функциями роутера. Имеется кроме того разъем JTAG для подключения (точнее, припаивания) диагностического кабеля.

Комплектация

Вложенная в коробку многоязычная (хотя раздел устранения неполадок в этой книжечке для всех языков единственный - на английском) памятка описывает только ход включения 652BRP и первоначального доступа к его интерфейсу и настройки интернет-соединения с провайдером.

На компакт-диске размещено полное руководство в PDF, также только на английском, и продублирована инструкция по быстрой настройке.

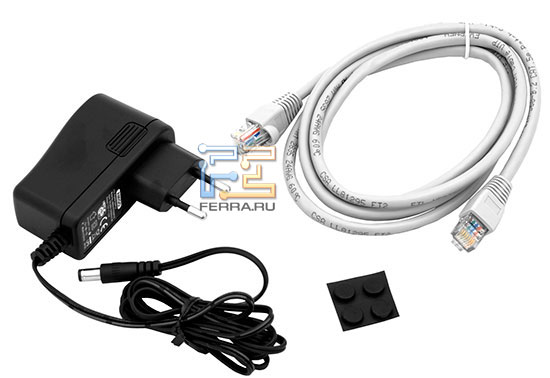

Адаптер постоянного тока на 7,5В/1А достаточно компактен (29 мм в ширину). Он не будет загораживать соседние розетки в сетевом фильтре. Рядом с ним целиком разрешено подключить что-нибудь тоненькое, словно бы телефонного зарядника.

Гарантия на адаптер меньше, чем на сам роутер, но, в случае поломки, не составит труда поднять замену с такими же электрическими параметрами (7,5В/1A) и штекером диаметром 5,5 мм с внешним минусовым контактом.

Чтобы роутер не ерзал на столе, не возбраняется употребить входящими в комплект 4 мягкими наклейками.

Антенна

В роутере использованы две антенны типа "fixed dipole" с коэффицентом усиления 2 dBi (для сравнения - продающиеся особняком антенны большей мощности обладают коэффицентом от 5-10 dBi). Антенны несъемные - открутить их определить другие со стандартным коннектором SMA не получится. Пара антенн работает по схеме MIMO (Multiple Input Multiple Output), при которой приемник выбирает оптимальный знак от нескольких (в данном случае - двух) антенн передатчика. Итак, поглядим, обеспечивает ли такая конструкция преимущества по сравнению с обычной штыревой антенной

(Замеры проводились программой WiFiSistr 1.0. Данные в таблице - только примерные, потому как качество связи крайне очень зависит от работы расположенных рядом точек доступа других Wi-Fi сетей, а также электроприборов, работающих в диапазоне 2,4 ГГц.)

Как видно, выигрыша в дальнобойности сигнала нет. Методика MIMO и конструкция из 2 обычных антенн служит в первую очередность для увеличения надежности связи точки доступа с клиентским устройством (а значит, меньшей потери пакетов и большей скорости) и избежания появления в помещении зон с ухудшенным приемом, которые могут предстать из-за конкретной конфигурации стен. Для наилучшего эффекта желательно иметь в распоряжении клиентские устройства с MIMO-карточками. Как правило, такие WiFi-карты имеют букву "М" в конце номера модели.

Следует также учесть, что препятствия из плотного материала (железобетон, металл) мешают сигналу намного сильнее, чем перегородки из гипсокартона или дерева.

Настройка и работа

Первые шаги при работе с роутером стандартны - проверить, чтобы в свойствах Ethernet-карточки компьютера было установлено автоматические получения IP-адреса, объединить компьютер кабелем с роутером и вскрыть его веб-интерфейс по адресу 192.168.10.1.

При первом включении можно также воспользоваться пунктом меню Wizard с пошаговым мастером настройки.

Традиционно для беспроводных роутеров TRENDnet, устройство по умолчанию сеть использует SSID-идентификатор с номером модели устройства - TRENDnet652.

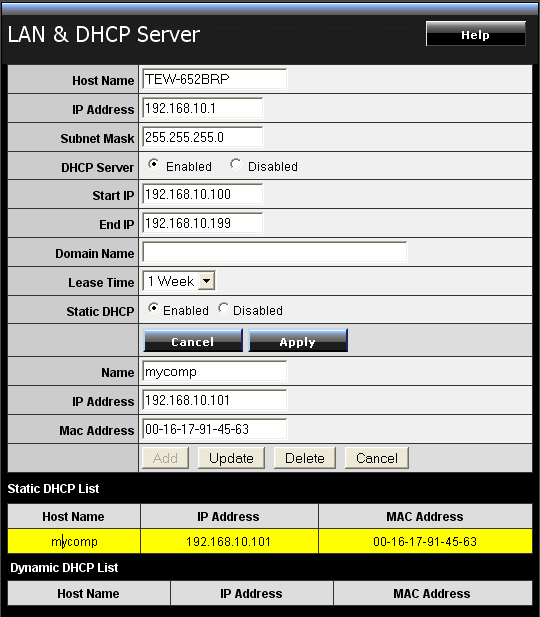

Компьютер с сетевой картой с указанным MAC-адресом всю дорогу будет получать от маршрутизатора TRENDnet адрес 192.168.10.101, находящийся в заданном диапазоне выдаваемых IP-адресов от 192.168.10.100 до 10.199

Сервер DHCP будет сам назначать локальные адреса для устройств, подключаемых к сети. Чтобы закрепить за компьютером или другим устройством какой-то определенный IP, нужно привосокупить его материальный адрес MAC в таблицу статических адресов DHCP.

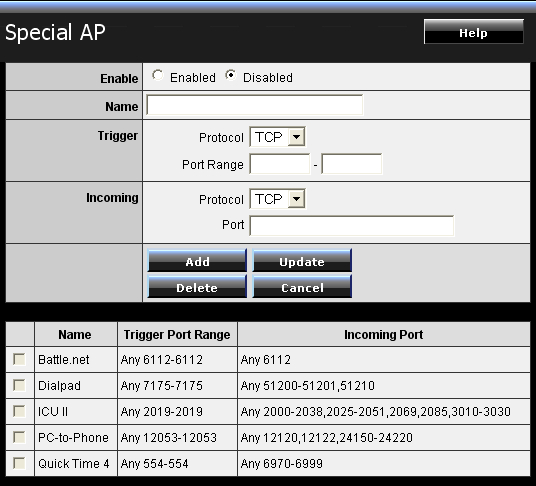

Special AP предназначен для приложений, создающих через роутер TRENDnet одновременно немало соединений с интернет-адресами по множеству портов (например, онлайн-игры).

Раздел порт-форвардинга и преобразования сетевых адресов (NAT) уже имеет немного предустановленных конфигураций. Прямое соединение с компьютерами, расположенными за пределами локальной сети, существенно для производительности торрент-клиентов и других файлообменных систем, а также и для некоторых онлай-игр.

Только не забывайте, что для того, чтобы порт-форвардинг вообще имел смысл, необходим настоящий IP-адрес. В случае ADSL-модема он будет предоставляться при подключении к Интернету. Тем же пользователям, чья квартирка подключена через домовую сеть, вероятно, понадобится уплатить за истинный IP как за дополнительную услугу.

Конфигурирование брандмауэра роутера в целом схоже с программными брандмауэрами - нужно указать, по каким адресам и портам (или диапазонам адресов и портов) компьютеры из локальной сети могут связываться с IP-адресами в интернете. Хотя без привязки правил доступа к конкретным программам это получается не излишне удобно.

Заявленная у 652-го подмога работы с IP-телевидением (вещью самой по себе всё ещё довольно капризной) во момент тестирования, при подключении проводной IPTV-приставки Amino через роутер, работала стандартно без каких-либо дополнительных настроек. В случае использования беспроводной телеприставки рекомендуется подключить в разделе Wireless функцию WMM (Wireless Multimedia ).

Можно ограничить адреса, с которых разрешается управлять маршрутизатором TRENDnet.

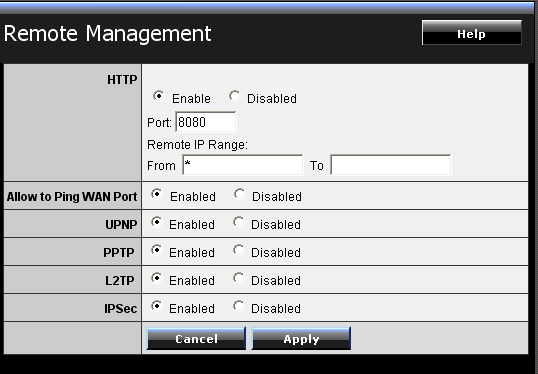

Для возможности настройки роутера не из локальной сети, а с любого компьютера, имеющего браузер и доступ в интернет, нужно дозволить удаленное управление через HTTP. Только не забудьте при этом поменять штатный пароль "admin" на что-нибудь длинное и состоящее из цифр и букв разного регистра.

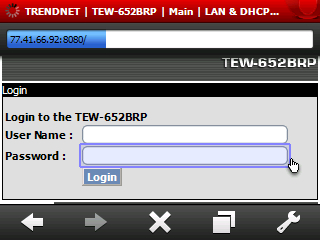

Управлять TEW-652BRP вероятно даже с мобильного устройства

Настройки устройства сохраняются и загружаются в виде текствого файла.

Интересно отметить, что компания-производитель предоставляет вероятность исследовать работу TEW-652BRP на эмуляторе интерфейса.

Тестируемый экземпляр устройства имел аппаратную версию 2.1R и в нем была установлена прошивка версии 2.00.22

Итоги

Пусть вас не смущают "рожки" антенн - TRENDNe TEW-652BRP является полностью обычным роутером, не предназначенным для "пробивания" дома насквозь. Зато две антенны и технология MIMO обеспечат качественную работу внутри помещения.

Нет поддержки Gigabit Ethernet - не критично, тем более, для домашних пользователей или небольшого офиса. Больше полезным был бы USB-порт для подключения сотового модема и использования его в качестве резервного интернет-канала, как у портативного TRENDnet TEW-655BR3G . Еще хотелось бы свершить процесс активации изменений в настройках более быстрым, так как вслед за тем нажатия "сохранить" на практике в любом пункте меню роутер перезагружается эдак 30-40 секунд, и связь с сетью пропадает. Из плюсов можно пометить маршрутизацию траффика IP-телевидения, богатую поддержку DSL-оборудования и продвинутые настройки форвардинга портов для нормальной работы программ через один внешний IP-адрес.
