Мощное сетевое хранилище данных NETGEAR ReadyNAS Ultra 4 с гигабитным Ethernet и очень большой функциональностью

Скачивание торрентов, корпоративный доступ к USB-принтеру, подмога Mac OS X и Linux, служба в качестве источника контента для сетевых медиаплееров и FTP-сервера - вот вдали не совершенный список функций NETGEAR ReadyNAS Ultra 4. Давайте посмотрим, что же он ещё умеет.

Внешний вид

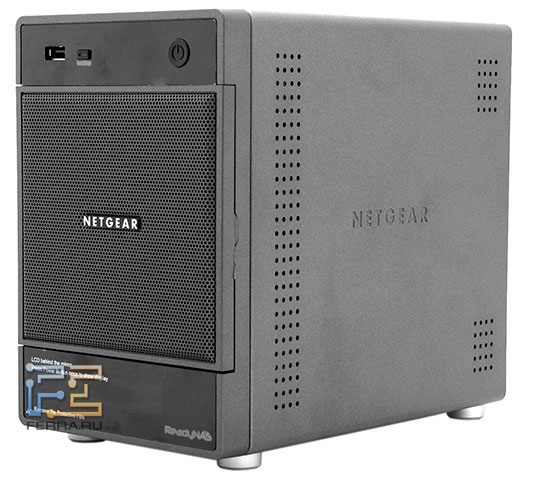

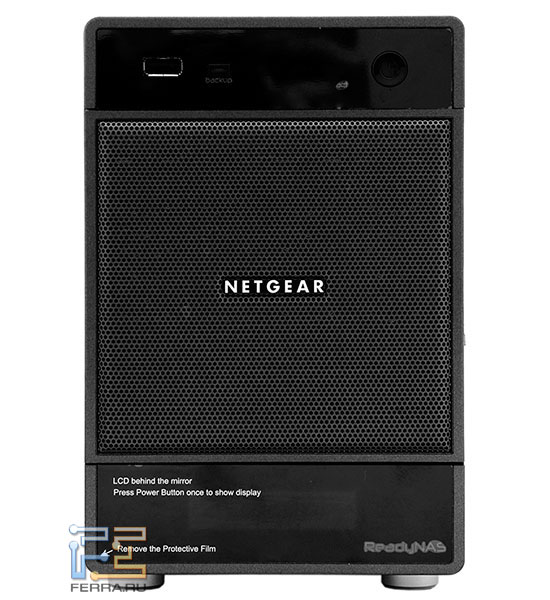

NETGEAR ReadyNAS Ultra 4 - значительный цельнометаллический кубик, с открывающейся перфорированной крышкой спереди, за которой скрываются 4 съёмные "корзины" для 3,5-дюймовых винчестеров.

Над крышкой размещены пять индикаторов (по одному на диск, плюс значок активности), порт USB 2.0, кнопка включения питания и кнопка Backup для вызова функций резервного копирования. Она же служит для выбора пунктов меню на двухстрочном дисплее, расположенном в низу лицевой панели.

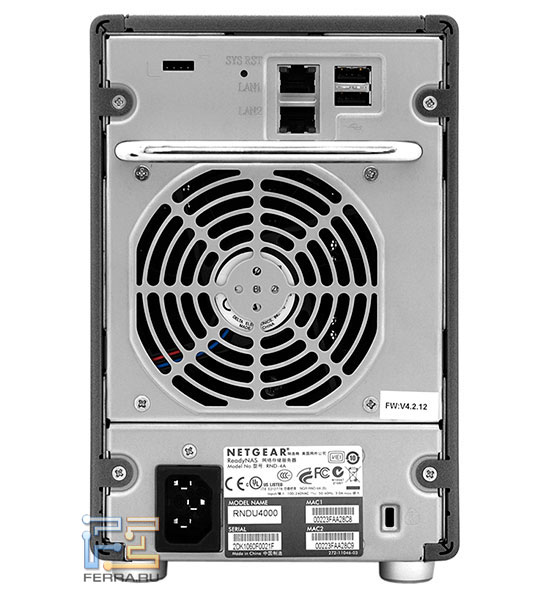

Сзади - два сетевых Ethernet-порта на 10/100/1000 Мбит/с, пара USB 2.0, отверстие с кнопкой Reset и еще единственный особый 4-штырьковый коннектор, используемый, вероятно, для диагностики. В описании он не отмечен. В нижнем углу сзади ещё имеется стандартный разъем для замков типа Kensignton Lock, чтобы устройство разрешается было пристегнуть к какому-нибудь массивному предмету обстановки.

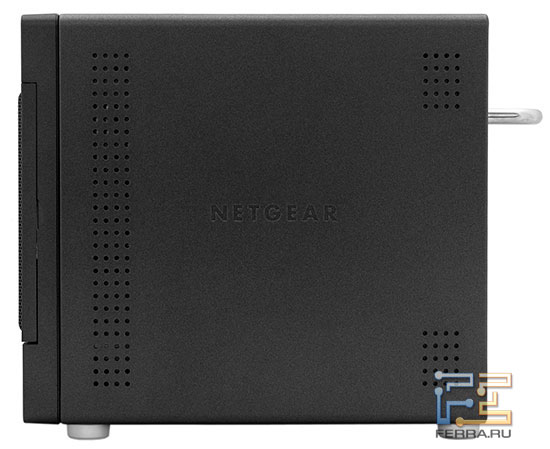

Размеры "коробочки" составляют 134 x 205 x 223 мм, вес без дисков большой, но не чересчур - 4,7 кг. С полным комплектом 3,5-дюймовым винчестеров, всякий из которых весит примерно 0,6 кг, масса приметно увеличится, и расположенная сзади блестящая металлическая ручка для переноски придется крайне кстати.

Комплект поставки

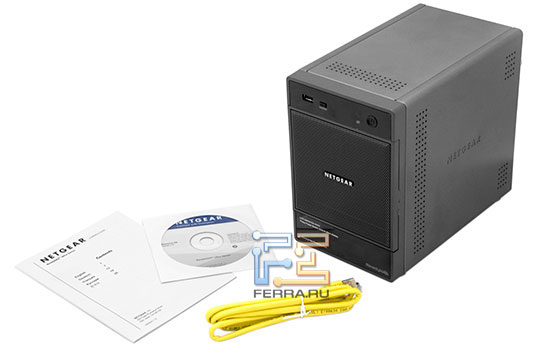

В комплект поставки NETGEAR ReadyNAS Ultra 4 входит двухметровый Ethernet-кабель желтого цвета, электрический шнур (удобно, что устройство обладает встроенным блоком питания серверного класса), и пакетик с винтиками для крепления винчестеров внутри съемных корзин.

На компакт-диске размещена программа RAIDar для Windows, Mac OS и Linux (в виде скрипта SH) и PDF с основным руководством, "весящим" 9 Мбайт и насчитывающим более 100 страниц. Присутствует кроме того общая для всего Ultra-семейства памятка по "железной" части.

Внутреннее устройство

В своей основе ReadyNAS Ultra 4 имеет платформу Intel: центральный процессор Intel Atom D410 + мост ICH9 (в виде базового варианта 82801B). Процессоры Atom отличаются от Pentium низким энергопотреблением и рассчитаны для использования во всевозможных компактных и мобильных устройствах. Они могут быть двухядерными, но в данном продукте NETGEAR примерен одноядерный чип с частотой 1,66 ГГц.

За любой гигабитный Ethernet-порт отвечает по контроллеру Marvell 88E8057. Они берут на себя подсчет контрольных сумм TCP, UDP и IP-пакетов, добавление и удаление тегов от виртуальных сетей, снижая за счет этого нагрузку на процессор.

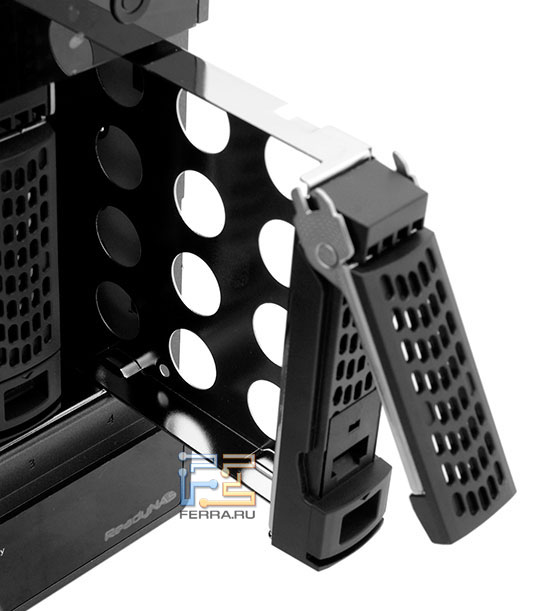

Так как потом установки в корзины разъемы на диске остаются открытыми, то, чтобы поработать с каким-либо винчестером особняком (к примеру, протестировать), его не нужно выкручивать.

Корпус достаточно без труда разбирается, и обрести доступ для увеличения объёма памяти (1 слот SO-DIMM DDR2) или её замены не составит труда.

Работа и управление

Время загрузки ReadyNAS Ultra 4 - грубо 45 секунд, и еще возле 15 секунд (для конфигурации из 3 винчестеров по 500 Гбайт) нужно для проверки дисков. Выключение - программное. После этого двух (система запрашивает подтверждение) нажатий кнопки не разом отключается питание, а запускается ход остановки работы ОС, что гарантирует корректное завершение всех рабочих процессов и парковку дисков. Отдельный же выключатель блока питания предусмотрен только у старшей ReadyNAS Ultra 6.

"На слух" вентилятор тише десктопного компьютера, но всё одинаково его слышно, особенно, когда устройство работает в помещение одно. Для домашнего использования, возможно, имеет толк оснащать Ready NAS более медленным "тихим" винчестером.

Пиктограммы показывают, что в ReadyNAS Ultra 4 установлено два винчестера, а USB-драйв не подключен

Веб-интерфейс управления FrontView этакий же, как и в ReadyNAS других серий, в т.ч. ReadyNAS Pro. Всё управление осуществляется сквозь него, а утилита RAIDAir может быть полезна для обнаружения работающих в сети устройств ReadyNAS и контроля их работы.

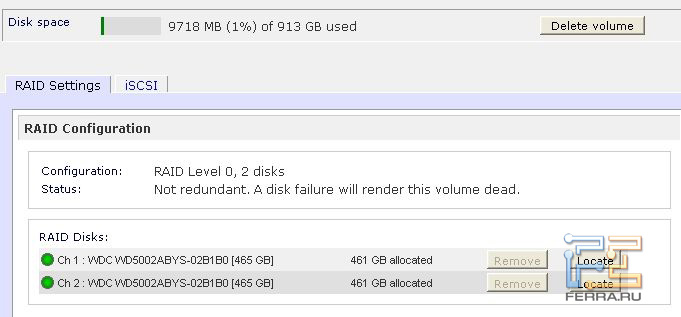

Кнопка Locate заставит мигать индикатор нужного диска, чтобы позволительно было найти, в какой корзине он установлен

FrontView обеспечивает всё прочее - конфигурирование сетевых интерфейсов, создание независимых сетевых папок, добавление новых пользователей и выделение дисковых квот для их ресурсов, настройку FTP, подключение USB-принтера и установку дополнений. Посредством FrontView также можно присматривать за физическими параметрами работы, и считывать данные системы самодиагоностики винчестеров.

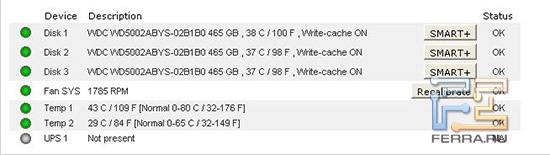

FrontView выводит температуру внутри корпуса, температуру дисков и предоставляет доступ к данным SMART винчестеров

Пользователи Mac OS X подключают расшаренные папки через Finder, а Linux - с помощью команды mount.

Небольшое замечание - при заходе через браузер ввод адреса будет раскрывать оконце ввода логина и пароля к расшаренной папке. Чтобы заскочить в панель управления, нужно набирать http://адрес/admin.

К подключаемым USB-носителям применимы те же функции созданиях папок и разграничения прав, что и к RAID.

Наличие двух сетевых портов может быть полезно, чтобы произвести для ReadyNAS и нескольких компьютеров с гигабитными сетевыми адаптерами отдельную гигабитную сеть. Функция объединения двух интерфейсов в один (агрегация) для увеличения пропускной способности не поддерживается.

Если 1-й и 2-й адаптер работают в разных в сетях с разными диапазонами адресов, открытые папки будут видны в обеих. NETGEAR ReadyNAS способен действовать и как сервер локальной сети, раздавая подключаемым к нему компьютерам IP-адреса с помощью службы DHCP.

По умолчанию, кнопка Backup копирует содержимое выбранной директории на устройстве на подключенный в USB-порт носитель.

В качестве FTP-сервера в ReadyNAS установлен ProFTPD, в качестве веб-сервера (на котором работает веб-интерфейс) - Apache. Сетевой доступ к подключенному USB-принтеру реализован через Samba.

Настройки системы можно беречь и загружать, при этом они сохраняются в виде текстовых конфигурационных файлов, которые можно править. Пользователям, знакомым с веб-адмистрированием и с *nix-системами, это будет несложно.

Со всеми 4 дисками устройство потребляет рядом 48 Вт.

Работа RAID

NETGEAR ReadyNAS Ultra 4 поддерживает стандартные режимы 0 (чередование записи),1 (дублирование) или 5 (чередование с исправлением ошибок), которые в настройках объединены в группу FlexRAID, и фирменный XRAID-2. Все режимы RAID реализуются программно.

Функциональность XRAID-2 схожа с RAID 5 - объем, выделенный под данные для исправления ошибок, занимает один диск массива, диски добавляются без выключения устройства, при этом габарит логического RAID-диска будет автоматически расширен. Превосходство этого режима: оптимизация для работы с большими файлами, т.е. для воспроизведения видео, в том числе и для случаев, когда разные пользователи вместе с тем проигрывают разные видеофайлы большого объема.

Ставить диски разного объема возможно, но попарно, по-другому один огромный диск будет выровнен по маленьким. Парность больших дисков необходима, чтобы организация могла использовать один из них для хранения резервной информации.

RAID-разделы форматируются в FAT32, NTFS, EXT2 или EXT3.

Доступ к ReadyNAS через интернет

Продвинутое сетевое хранилище - это, конечно, хорошо, и было бы необычно не использовать все его возможности и для доступа извне локальной сети. В ReadyNAS Ultra 4 для этого использован защищенный протокол WebDAV (Web-based Distributed Authoring and Versioning), работающий на основе HTTPS.

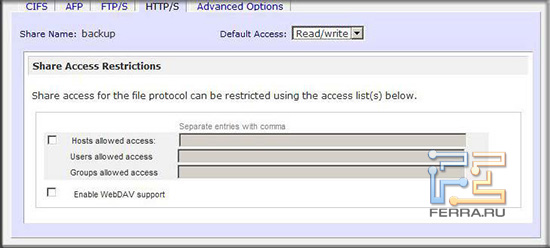

Вслед за тем включения WebDAV (вкладка HTTP/S разделе Shares) и его настройки удаленный ресурс на ReadyNAS добавляется как объект в сетевом окружении. Адрес - внешний адрес маршрутизатора домашней сети

Для настройки доступа необходимо ведать IP-адрес маршрутизатора, через тот, что домашняя сеть подключена к глобальной, располагать вероятность порт-форвардинга (чтобы направлять трафик по 443 порту WebDAV на локальный адрес ReadyNAS), и сделать настройку свойств нужной директории в разделе Shares. Понадобится также вписать соответствующие разрешения в Windows Firewall или прочий брандмауэр. Подробнее о настройке можно прочесть по адресу http://readynas.su/podskazki/webdav. Извне домашней сети забредать на устройство таким образом можно и из-под Mac OS X.

Через ReadyNAS Remote папки доступны в соответствии с правами доступа для учетной записи пользователя

Еще один метод - утилита ReadyNAS Remote, которая добавляет удаленное устройство как объект в сетевом окружении. Так как её необходимо в первую голову инсталлировать, то использовать тот самый вариант на любом компьютере не получится.

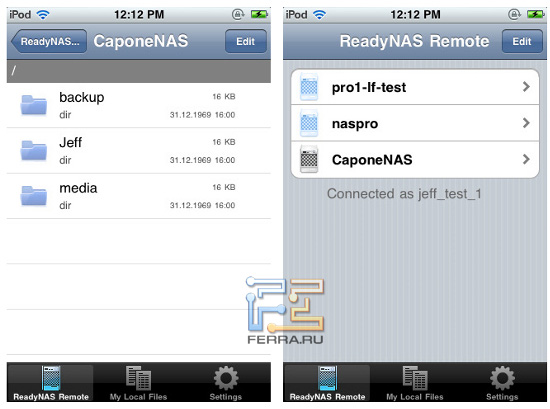

ReadyNAS Remote есть для Windows и Mac OS X, а для мобильных устройств - только для iPhone

Тестирование

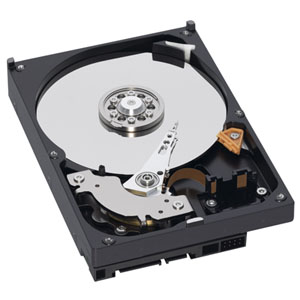

При тестировании использовались жесткие диски Western Digital WD5002ABYS. Это винчестеры серверного уровня со скоростью вращения 7200 об/мин. Они поддерживает технологию TLER - в случае возникновения ошибок на диске, которые винчестер будет силиться исправить самостоятельно, она не позволит ему на долгое время "зависнуть" и выключиться из RAID-массива.

Основные спецификации Western Digital WD5002ABYS:

• 2 пластины, 4 головки
• интерфейс SATA 3 Гбит/с
• буфер памяти 16 Мбайт
• номинальный порядок шума в режиме ожидания 25 дБа, в режиме работы 26-29 дБа
• потребляемая мощность в режиме записи/чтения 7 Вт, в режиме ожидания 6 Вт, в режиме сна 1 Вт
• заявленное гарантированное цифра циклов парковки головок - 300 000, неисправимых ошибок - 1 на 10¹⁵.

Средняя скорость чтения на Western Digital WD5002ABYS составила 94,4 Мбайт/с, записи - 94,1 Мбайт/с. Среднее время доступа -11,9 мс.

Гигабитный порт Ethernet, работающий в дуплексном режиме, номинально обеспечивает скорость в 128 Мбайт/с в каждую сторону одновременно. Это быстрее, чем работает отдельный винчестер, но меньше, чем "чередующийся" массив RAID 0, который, в случае пары дисков, удваивает скорость. Посмотрим, как теоретические расчёты поверятся практикой.

Более того при соединении компьютер-компьютер преимущество RAID 0 над отдельным диском невелико из-за ограничений пропускной способности Ethernet

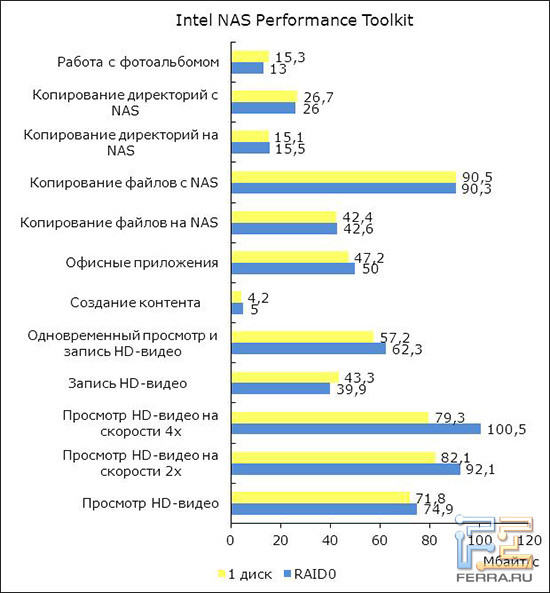

Как видно из графика, максимальную скорость ReadyNAS Ultra 4 показывает при ускоренном проигрывании видео, то есть чтения разных частей большого файла. Тут помогает распараллеливание процессов чтения из блоков, расположенных на разных винчестерах. Тест одновременного чтения и записи показывает около 60 Мбайт/с - более чем довольно даже для самого качественного HD-видео разрешением 1920 х 1080 и битрейтом в 30-40 Мбит/с. В гигабитной сети хранилище NETGEAR даже с одним диском позволит в то же время обозревать разные HD-фильмы на разных устройствах без рывков. В 100-мегабитной - зависит от качества видеофайлов. Говоря о сети, мы имеем в виду домашнюю сеть, где к свитчу на 4-8 портов подключено 3-4 устройства, не создающих беспрерывный дюжий трафик.

Маленькие цифры в тестах создания контента и работы с фотоальбомом и офисном тесте нормальны для пакета IntelNAS и связаны с множеством дополнительных операций открытия и закрытия файлов. К тому же, задержки в операциях с файлами не критичны, в различие от просмотра видео, не говоря уже о записи.

Заключение

Учитывая, что ReadyNAS серии Ultra - это без малого полноценные (без возможности подключения стандартного монитора и клавиатуры с мышью) компьютеры, то умеют они на практике всё. Точнее, пользователь может реализовать практически всё с помощью встроенных функций и дополнительных модулей (большая база дополнений размещена на сайте производителя). А если нужных модулей не находится, то можно сформировать свойский для конкретной задачи.

Теперь о замеченных небольших недостатках, основной из которых - возможность того, что из-за проблем во взаимодействии Ethernet-контроллеров ReadyNAS и компьютерных сетевых адаптеров в гигабитной сети не удастся заполучить нормальные скорости в 70-80 Мбайт/с.

Второй недочет - надобность вручную перезагружать устройство и инициировать загрузочное меню при смене режима RAID. Понятно, что это сделано из соображений безопасности, чтобы операции, приводящие к уничтожению данных, не разрешено было претворить в жизнь "одной кнопкой". Но что, если ReadyNAS стоит где-нибудь неблизко (например, где-нибудь в кладовке, чтобы не мешать шумом)?

Баланс простоты/продвинутости в интерфейсе управления негусто смещен в сторону "продвинутости", но пользователь постоянно может запустить мастер настройки и сконфигурировать систему по шагам.

Можно также добавить, что гигабитный интерфейс, скорей всего, заставит владельца раскошелиться и на гигабитный коммутатор (от 1100 руб. за 5 портов) и соответствующие сетевые карточки (по 300 руб). Иначе, в случае использования только с одним компьютером, для высокой скорости дешевле остановить свой выбор какой-нибудь внешний бокс вроде iconBIT i-Stor iS602, с USB 3.0 или eSATA. Концевой даже предпочтительнее, т.к. если на компьютере нет USB 3.0, можно за 50-100 рублей достать переходник внутренний SATA - внешний eSATA. Сам Ultra 4 лишен быстрого USB по неизвестным причинам, ибо 1 порт USB 3.0 присутствует у NETGEAR ReadyNAS в более простых моделях Ultra 2 и Ultra 2 Plus.

NETGEAR обеспечивает семейство ReadyNAS отличной поддержкой. Немалый список ответов на частые вопросы есть на http://readynas.su/faq/readynas_device_faq/ (и на английском - http://www.readynas.com/forum/faq.php), да и на форуме специалисты NETGEAR оперативно отвечают на вопросы пользователей.

Остается первый вопросительный мотив - цена. "Пустой" ReadyNAS Ultra 4 (комплектация RNDU4000) стоит более 20 000 руб. Да, этих денег с лихвой хватит и на компьютер, и на отдельный RAID-контроллер с поддержкой режимов 0/1/5, и на винчестеры. Но компьютерный корпус будет в 2-3 раза больше в размерах, не будет иметь возможностью быстрой "горячей" замены дисков, а для того, чтобы реализовать схожую с FrontView функциональность, пользователю нужно будет обладать сильно продвинутыми познаниями. И не забывайте и про фирменную технологию XRAID-2.
