Квадратный универсал: материнская плата Gigabyte H67MA-UD2H
Gigabyte H67MA-UD2H - представитель системных плат для построения офисных и не только компьютеров. Форм-фактору Micro-ATX вы можете найти массу применений, а плата Gigabyte - яркий представитель линейки Micro-ATX тайваньского гиганта.
С появлением платформы Intel Sandy Bridge в мире стало на одну интересную тему больше. Неудивительно, что вслед за анонсом платформы, как грибы после дождя, стали появляться материнские платы самых разных габаритов и с различной функциональностью. Каждый производитель считает своим долгом выпустить на рынок десяток продуктов под самые разные запросы потребителя.
Не обошла нас вниманием и компания Gigabyte, традиционно предлагающая эффективные и законченные решения для систем любого уровня. Сегодня у нас на столе красуется одна из недорогих, но функциональных плат на основе чипсета Intel H67 Express, заточенная под работу не только в офисном компьютере, но и в других, более функциональных системах.
Характеристики Gigabyte H67MA-UD2H
|
Процессорный разъем |
|
|
Чипсет |
|
|
Multi-GPU |
|
|
Поддерживаемая память |
|
|
Разъемы для карт расширения |
|
|
Задняя панель |
|
|
Внутренние разъемы ввода/вывода |
|
|
Используемые контроллеры |
|
|
Прочее |
|
|
BIOS |
|
|
Форм-фактор |
|

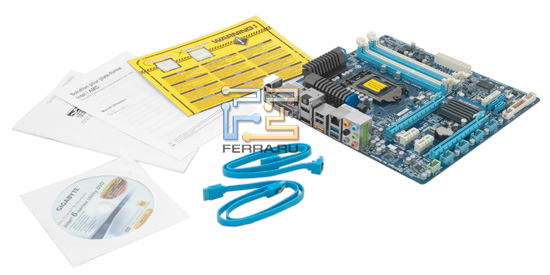

Традиционно для Gigabyte, недорогие версии плат этого производителя уложены в коробку из плотного картона с минимальным комплектом поставки внутри.
Урезание современных плат по интерфейсам позволяет производителям серьезно экономить на вкладываемых обычно в коробку кабелях и шлейфах. Если раньше обязательным атрибутом любой платы были кабели SATA и шлейфы IDE/Floppy, то сегодня можно ограничиться парой кабелей SATA. Комплект Gigabyte H67MA-UD2H именно такой, включая мануал, диск с ПО и драйверами, и стальную заглушку на заднюю панель корпуса.
Дизайн

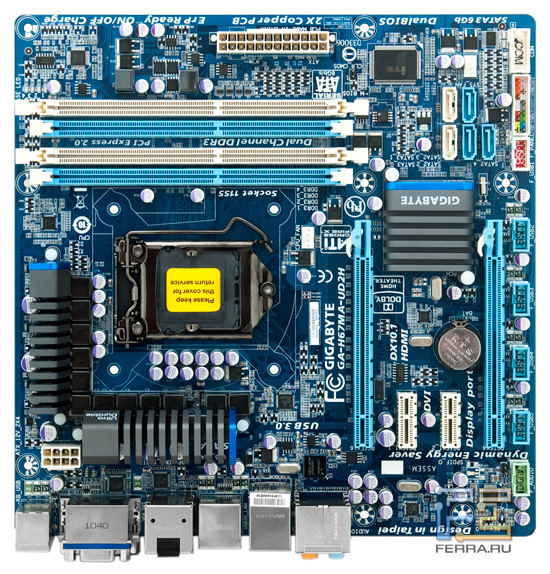

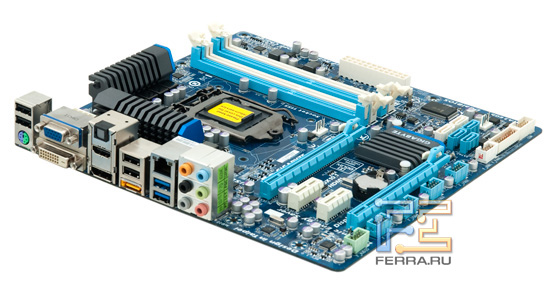

Снаружи, однако, материнская плата не кажется бюджетной, чему немало способствует небольшой размер платы, ведь на её поверхности необходимо разместить многие компоненты. Цветовая гамма традиционно для Gigabyte выполнена в светло-синих тонах, однако данная концепция уже является признаком недорогой модели: старшие платы не так давно обзавелись темными цветами оформления, что обычно присуще дорогим продуктам, и не только у Gigabyte.
Упаковка компонентов на плоскости Gigabyte H67MA-UD2H плотная, и это несмотря на то, что у новых платформ Intel остался всего один единственный мост PCH, в данном случае H67 Express. Для охлаждения единственного моста чипсета достаточно компактного радиатора, два других серых радиатора охлаждают модуль питания процессора. Все три радиатора выполнены в согласии с новой концепцией дизайна: редкие широкие ребра делают теплосъемники чуть более хищными.
Возвращаясь к размерам, можно отметить, что скученности компонентов на плате все же нет. Это хорошо – тепловой баланс компонентов не нарушается. В то же время на H67MA-UD2H удачно размещены разъемы питания: основной 24-контактный располагается у правого края, 8-контактный разъем питания процессора –в левом верхнем углу. Доступны два разъема питания вентиляторов, оба с PWM-управлением.
Процессорный разъем окружен радиаторами, однако их высота подобрана так, чтобы с большинством систем охлаждения не возникало проблем. Традиционно для платформы LGA1155 слоты памяти расположены близко к разъему процессора, поэтому с массивными системами охлаждения нелегко будет использовать оперативную память с высокими радиаторами.
Чипсет Intel H67 Express предназначен для систем начального уровня или мультимедийных компьютеров, собирать на его основе игровые конфигурации не имеет смысла. Однако производитель все же предусмотрел поддержку CrossFire, что, несомненно, порадует поклонников красных. Именно по этой причине на плату установлено два полноразмерных слота PCI Express 2.0 x16. При установке карт расширения в оба слота, работать они будут на половинной скорости – таково ограничение платформы. Если будет задействован лишь один слот, то плата сможет использовать все 16 линий. Между полноразмерными слотами разместились два компактных PCI Express x1. Устаревшие PCI-карты уже не поддерживаются. Таким образом, можно расширить систему тремя-четырьмя устройствами максимум. К тому же длинная видеокарта в первом слоте заблокирует защелки модулей памяти.

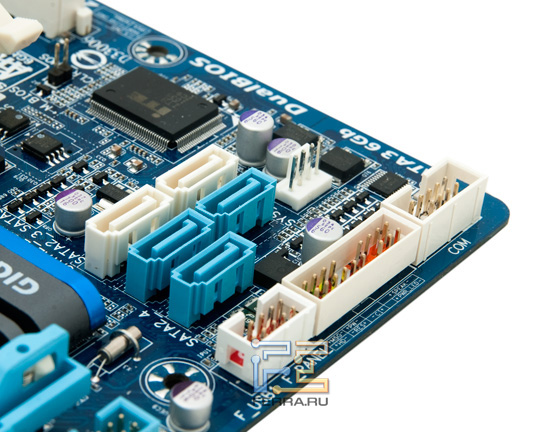

При реализации возможностей дисковой подсистемы на плате H67MA-UD2H придется довольствоваться лишь тем, что предлагает чипсет. Это четыре порта SATA II 3 Гбит/с и два порта SATA III 6 Гбит/с, причем для внутренних накопителей доступны лишь пять каналов – два скоростных и три привычных SATA II. Один из портов SATA II вынесен на заднюю панель, так что у покупателя платы будет один разъем eSATA. Впрочем, при наличии на борту двух разъемов USB 3.0 актуальность интерфейса eSATA несколько снижается. Кстати, при установке второй видеокарты или длинных карт во второй слот PCI Express x1 могут помешать кабели, подключенные к SATA II-разъемам.
Вслед за упразднением слотов PCI, гонениям подверглись и устаревшие разъемы Floppy и IDE, однако COM-порт по какой-то причине помиловали. Об LPT тоже мечтать не стоит, эти разъемы остались уделом офисных и встраиваемых решений. Радует понятная цветовая маркировка разъемов для передней панели на продукте Gigabyte – ошибиться с подключением непросто, а тем, у кого уже есть опыт сборки компьютеров, даже в инструкцию смотреть не нужно.

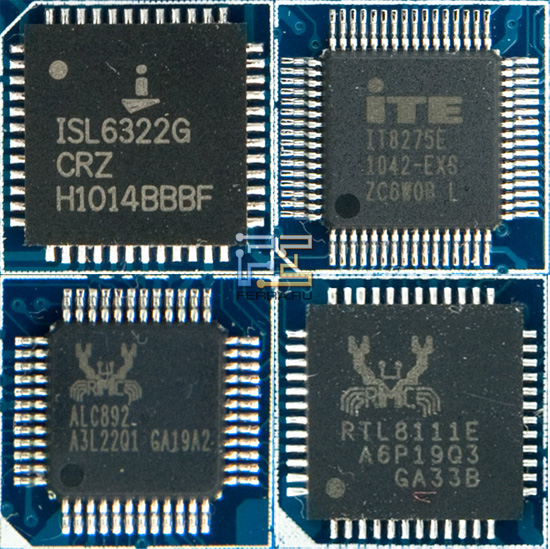

Сетевой контроллер на плате один, он имеет пропускную способность до 1000 Мбит/с и называется Realtek RTL8111E – это распространенная микросхема, обеспечивающая стабильную работу сети. К тому же у Realtek традиционно качественные драйверы. Звук восьмиканальный, также обеспечен кодеком от Realtek, на этот раз ALC892. Контроллера FireWire на плате не предусмотрено, его наличие можно встретить на более статусных продуктах компании. А вот USB 3.0 имеется, два порта работают благодаря популярному чипу NEC Renesas D720200.
Сеть и звук обеспечиваются качественными и проверенными решениями от Realtek Semiconductor

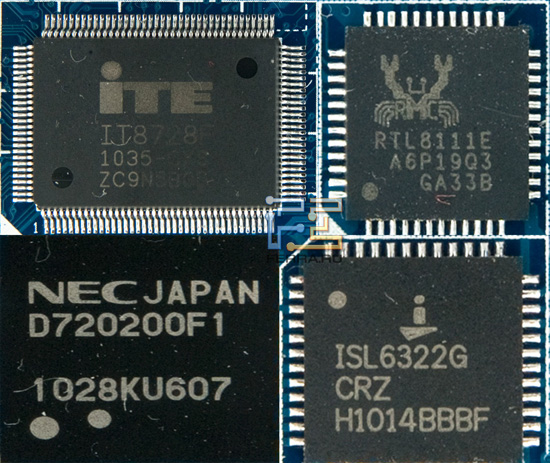

USB 3.0 основан на популярнейшем чипе NEC Renesas D720200

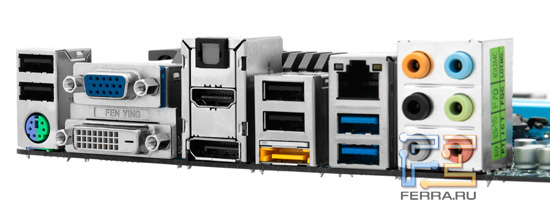

На задней панели платы пришлось группировать большое количество разъемов, причем так, чтобы их наличие удовлетворяло большинство покупателей. На наш взгляд, у конструкторов это получилось. Обратим ваше внимание на наличие тут же двух скоростных дисковых интерфейсов и целых четырех видеовыходов.
BIOS
Компания Gigabyte остается верна основному поставщику кода прошивок своих материнских плат – Award. BIOS под этим лейблом издавна используется компанией; не стала исключением и H67MA-UD2H. Для своих Sandy Bridge плат производитель, разумеется, использовал UEFI. Соответственно, появилась поддержка GPT и дисков больше 2.2 ТБ. Однако вместо разработки нового интерфейса Gigabyte предпочли использовать дальше привычный интерфейс. Хозяин - барин, но в конечном итоге компании также наверняка придется как-то подновить свою разработку. Пока же давайте все-таки взглянем на интерфейс BIOS тестируемой платы.

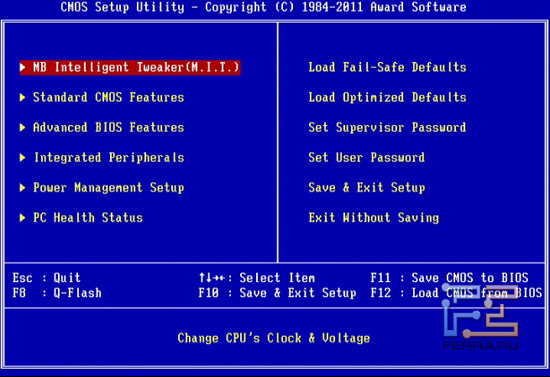

Первым делом вас встречает традиционное меню BIOS от Gigabyte, которое расширяет свои возможности нажатием Ctrl+F1.
BIOS платы стремительно устаревает

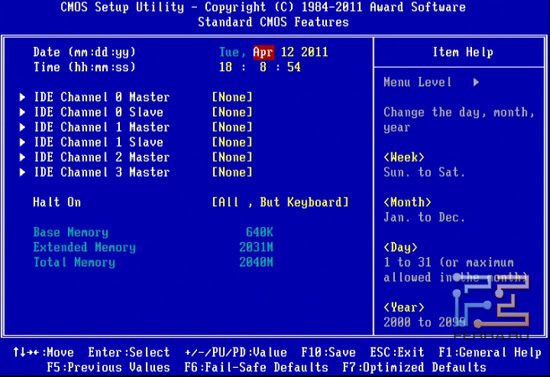

Основная страница все так же предоставляет краткую информацию о системе, а также возможность настройки времени и даты.
Настройка времени и даты

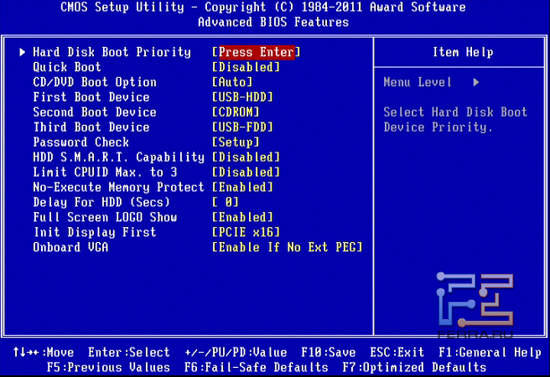

В пункте Advanced BIOS Features сосредоточены настройки приоритета загрузки с накопителей и другие второстепенные настройки.
Пункт Advanced BIOS Features не изменяется уже давно
Настройки устройств позволяют отключить ненужные контроллеры, которых тут, правда, почти нет. Здесь же настраивается SATA, USB (в том числе 3.0) и COM-порт.

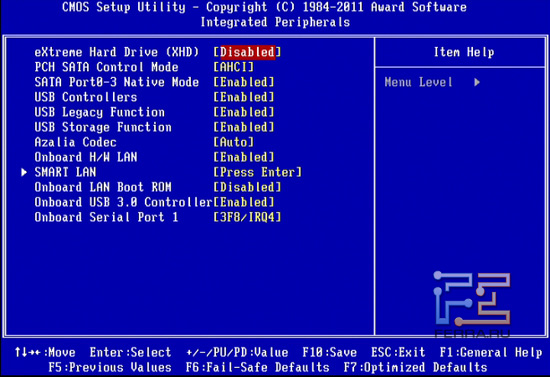

Пункт Integrated Peripherals

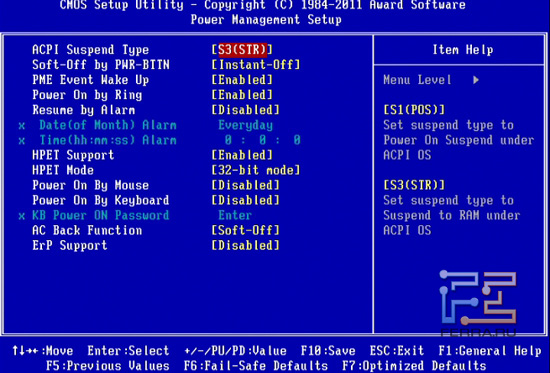

Настройки подсистемы питания ACPI не претерпели изменений, в данном пункте вы можете настроить поведение системы при отключении питания, задать режим сна, выбрать будильник для компьютера. К тому же осталась настройка для включения с клавиатур, у которых имеется отдельная кнопка для этого.
Пункт управления питанием ПК

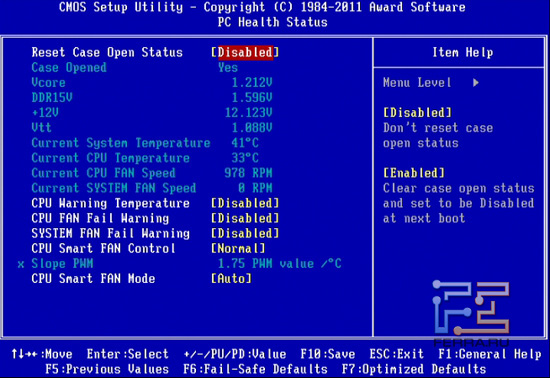

Более интересно выглядит пункт системного мониторинга, где собраны показания двух термодатчиков (процессора и системной платы), двух вентиляторов и четырех напряжений (ядра процессора, 12 В блока питания, памяти и дополнительное напряжение VTT процессора). Умное управление вентилятором доступно только для процессорного кулера, однако регулируется совместно с ним и частота вращения вентилятора SYS_FAN.
Состояние системы выводится в соответствующем пункте

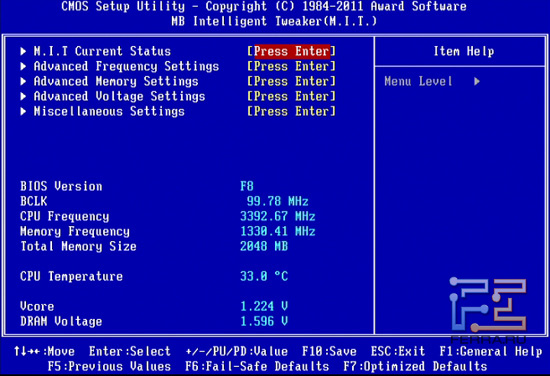

Гораздо интереснее выглядит страница разгона компонентов, называемая MB Intelligent Tweaker. Все настройки разгона собраны в удобные пункты, а на основной странице показывается только версия BIOS и выставленные значения параметров.
Страница разгона компонентов
Пункт M.I.T. Current Status показывает информацию об установленных параметрах более точно.

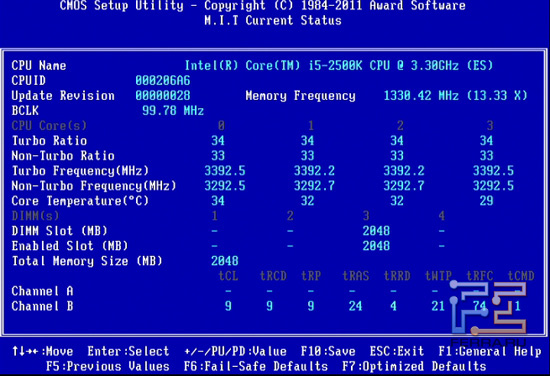

M.I.T. Current Status – особенно ценна информация о таймингах для каждой из планок памяти

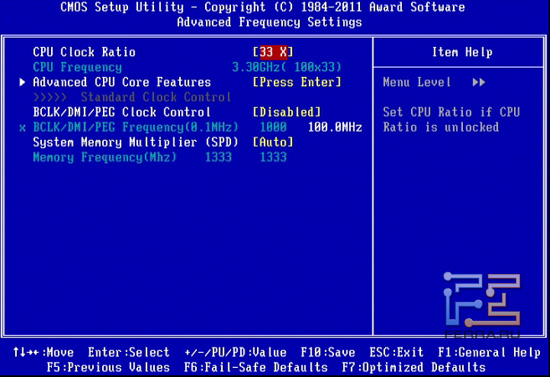

Пункт Advanced Frequency Settings позволяет настроить базовую частоту и множитель оперативной памяти. Множитель процессора настраивается только в рамках Turbo Boost, поскольку H67 не предназначен для разгона процессоров. Официально.
Разогнать процессор фактически невозможно

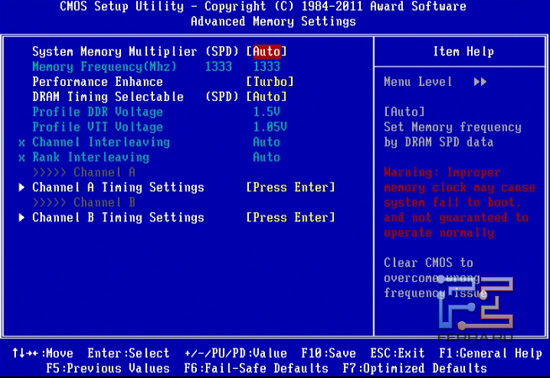

Настройки памяти куда богаче, но только в том, что касается таймингов. Максимальная частота определяется возможностями H67 и не превышает 1333 МГц.
Настройки оперативной памяти богаты

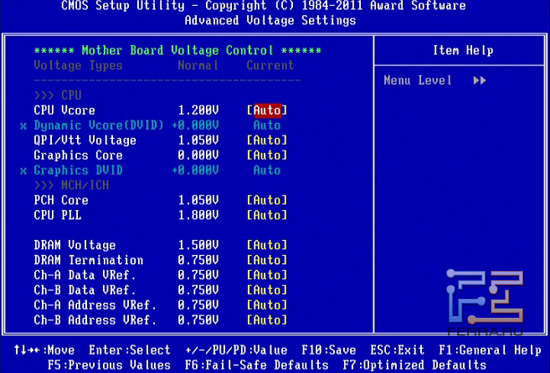

С настройкой напряжений проблем не возникает – их достаточно для платы бюджетного уровня.
Настройки напряжений компонентов
Разогнать мы смогли только видеоядро – и только до 1400 МГц.
Тестирование
Тестирование мы проводили на уже привычной вам платформе с процессором Intel Core i5-2500K.
Процессор: Intel Core i5-2500K
Оперативная память: 2x2 ГБ Transcend aXeRAM DDR3-2000
Видеокарта: MSI N470 GTX
Жесткий диск: SSD Intel X25-M G2 160GB
Блок питания: Thermaltake Toughpower XT 650 Вт
Операционная система: Windows 7 x64
Для сравнения мы выбрали плату Biostar TH67XE. Тестирование проводилось при использовании автоматически выставляемых настроек, что позволит нам оценить производительность плат в дефолтных режимах.

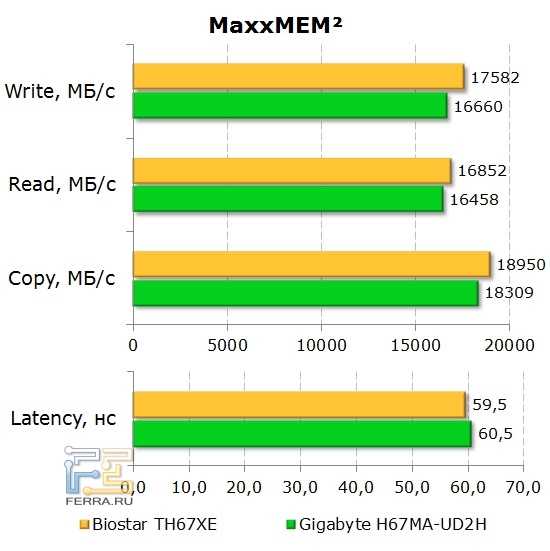

Производительность оперативной памяти MaxxMEM
По сравнению с конкурентом, производительность оперативной памяти у продукта Gigabyte ниже, но совсем ненамного – всего 2.4-7%. Режим работы оперативной памяти на этих платах примерно одинаков (1333 МГц, 9-9-9-24). Отличие может крыться в дополнительных таймингах, или же это является свойством самой платы (ее разводки или BIOS).
MaxxPI

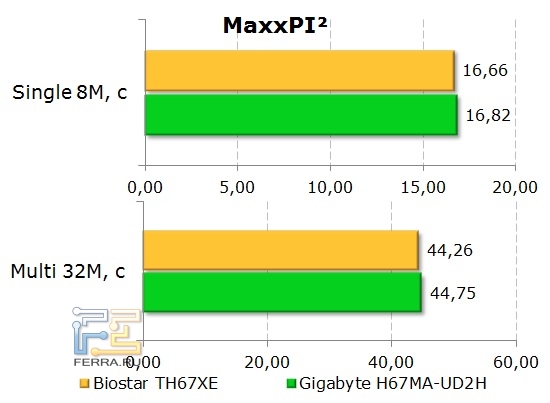

В тесте вычисления числа Пи с определенной точностью также заметно, что продукт Biostar оказывается слегка более шустрым. Но нельзя не отметить, что плата TH67XE позиционируется как продукт топового класса в линейке Biostar, и компания приложила все усилия, чтобы сделать её быстрой.
Математические расчеты

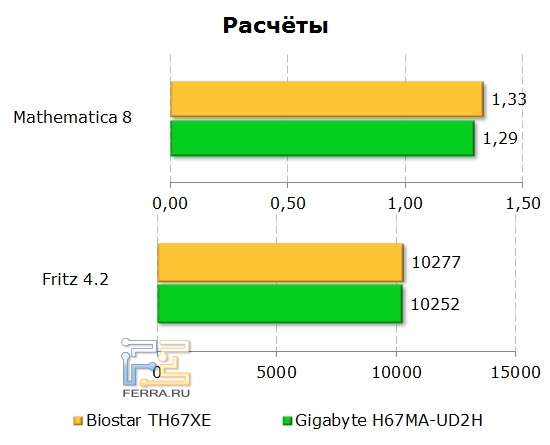

Производительность обеих плат примерно одинакова. На иное, впрочем, сложно было рассчитывать.

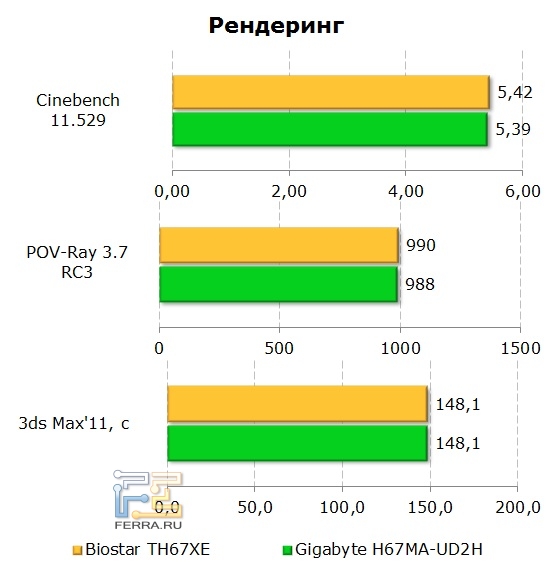

Рендеринг
При работе с 3D-графикой небольшая разница заметна в 1 бенчмарке из 3. Как видно, производительность подсистемы памяти в данном случае не слишком сильно влияет на конечный результат.
Обработка фотографий

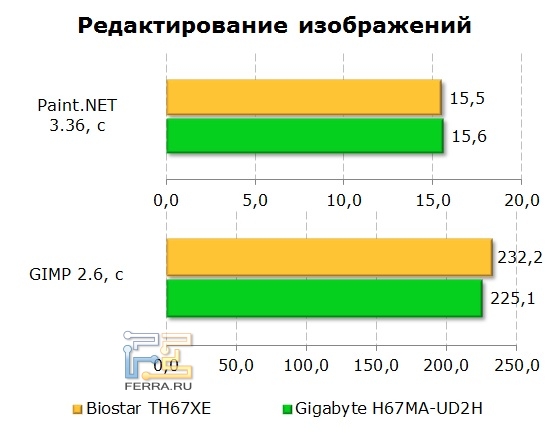

В программе GIMP заметно отставание платы Gigabyte, однако в Paint.NET разница крайне мала и в нашем случае составляет всего лишь одну десятую секунды.

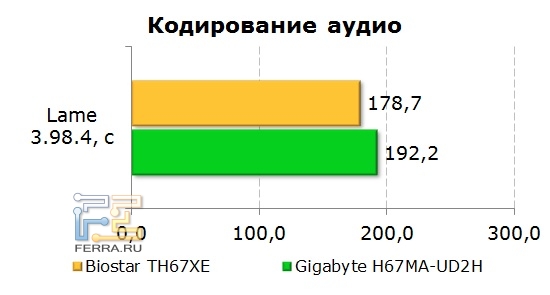

Кодирование аудио
Кодирование видео
Производительность оперативной памяти сказывается в данных тестах, причем заметно, особенно в результатах кодера LAME и достигает 7.5%. Это уже не назовешь погрешностью, так что есть над чем подумать. В случае с HD результат получился лучше – 1.4% отставания H67MA-UD2H.
Играть на встроенной графике понравится немногим, но все же некоторые игры пойдут на ура. Попробуем оценить производительность HD 3000 на примере наших плат.
3D Mark Vantage

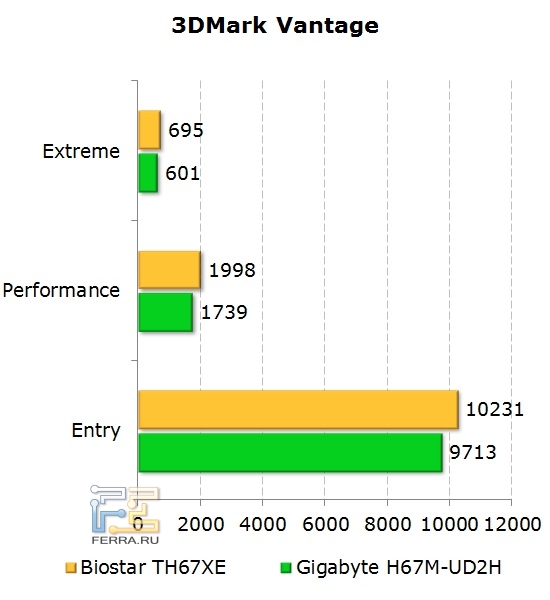

И снова Biostar оказывается быстрее. При использовании встроенной графики система становится гораздо более критична к объему и производительности оперативной памяти – именно ее использует видеоядро SNB. К тому же механизм выделения этой памяти и динамической регулировки объема может работать с различной эффективностью, особенно в стандартном режиме.
Crysis 2

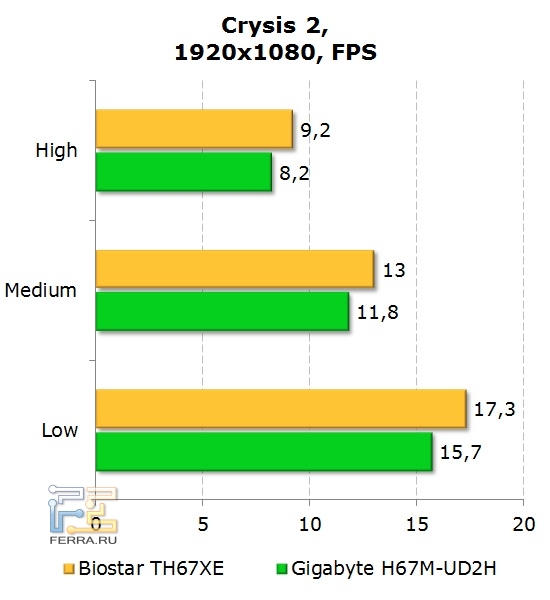

Мощная трехмерная стрелялка явно не по зубам встроенной графике Intel даже при самых низких настройках графики. Впрочем, фортуна снова на стороне Biostar.

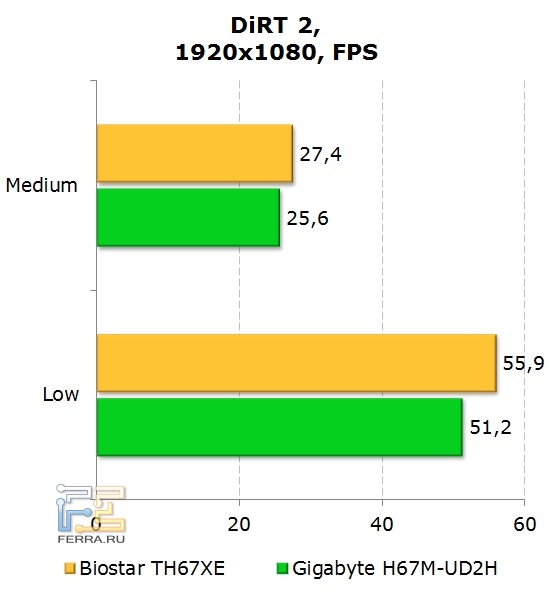

DiRT 2
Погонять на низких настройках можно. Из графика следует, что даже на средних настройках игра вполне может быть использована на встроенном видеоядре, однако для этого лучше подходит плата от Biostar.
F1 2010
Результат примерно аналогичен DiRT 2, добавить здесь нечего, кроме того, что в данной игре FPS на средних настройках несколько выше.

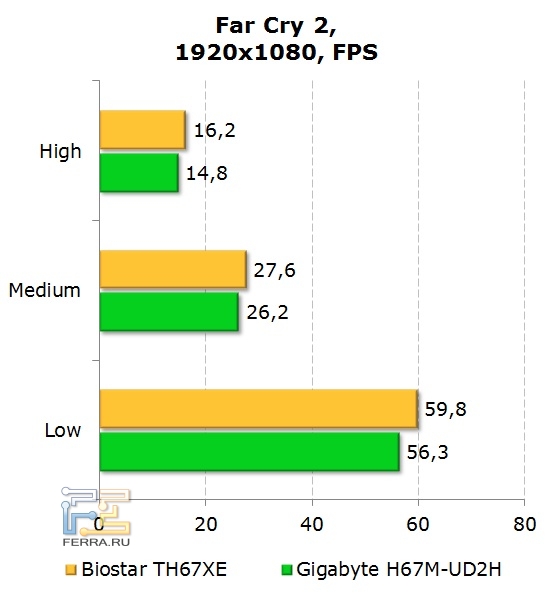

Far Cry 2
Данная игра похожа на слайд-шоу только на высоких настройках графики, в остальных же случаях можно немного скрасить досуг, весело поджигая саванну.
Resident Evil 5
Игра прекрасно работает на встроенной видеокарте при минимальных настройках графики.

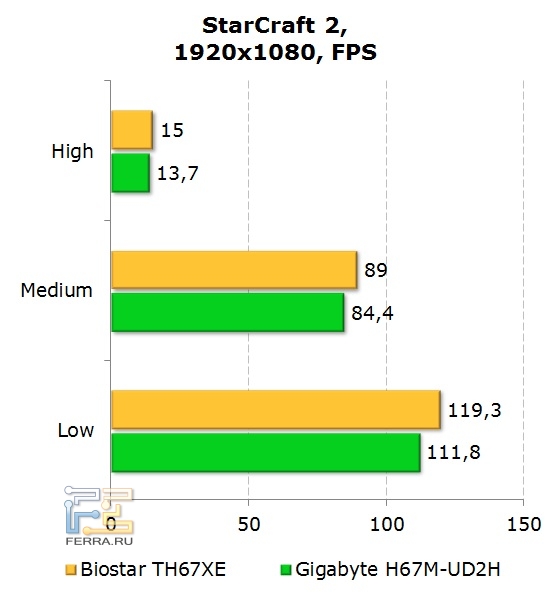

StarCraft 2

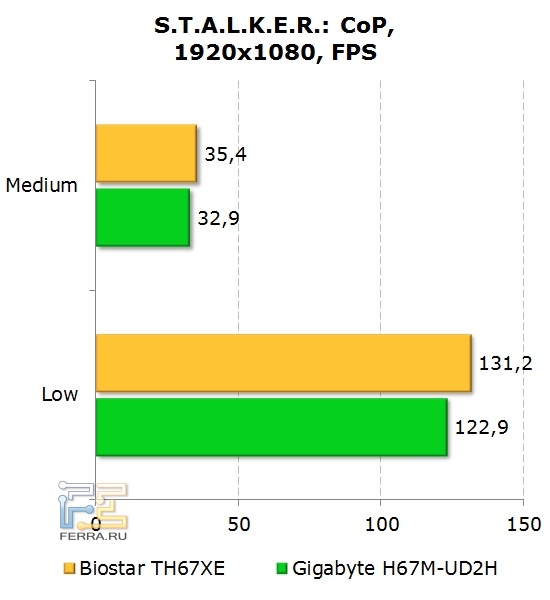

S.T.A.L.K.E.R. C.o P.

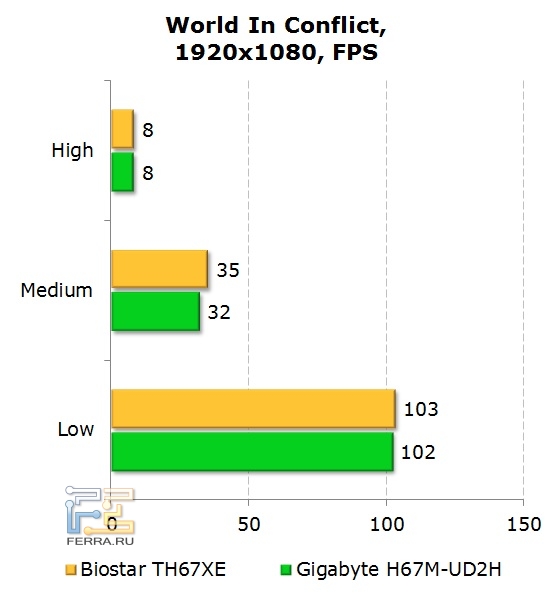

World In Conflict
Все указанные игры показывают достаточный уровень FPS на средних настройках графики, и гарантированно бегают на низших установках. Во всех случаях продукт Gigabyte остался чуть позади конкурента, что говорит либо о недостаточной проработке BIOS, либо о попытке сделать плату абсолютно стабильной, пожертвовав толикой производительности.
Выводы
Системная плата Gigabyte H67MA-UD2H принадлежит к обширному семейству продуктов для построения офисных и домашних компьютеров, однако, в сущности, на ее основе можно собрать достаточно мощную игровую систему. Козырем этой модели является поддержка CrossFire, нехарактерная для H67 в принципе.
О разгоне процессора на H67, разумеется, можно забыть. Возможен разгон видеоядра, но актуален он лишь для немногих пользователей. К тому же тут плата звёзд с неба не хватает, ее возможности по работе со встроенной графикой не слишком выдающиеся. Зато функционально H67MA-UD2H оснащена хорошо – полный набор видеовыходов и современные скоростные интерфейсы в наличии.
Стоимость платы в московской рознице составляет примерно 4000-4500 рублей. За указанную сумму вы получаете добротную основу для процессоров Sandy Bridge, которую можно приспособить для офисного компьютера, HTPC, или даже компактного игрового решения.
По материалам: http://ferra.ru/ru/system/review/Gigabyte-H67MA-UD2H/
