Такие разные, но одного бренда: две системные платы ASRock P67 Pro3 и H67M
ASRock P67 Pro3 - продукт, ориентированный на экономных энтузиастов, которым нужна производительная и гибкая в настройке домашняя игровая система среднего класса. Другая плата ASRock H67M, относится к продуктам иного класса: это Micro-ATX плата, обладающая своими "изюминками".
Продукция ASRock прошла долгий путь. Начинала компания с самых доступных массовому покупателю продуктов: это были действительно дешевые системные платы, обладавшие хорошим качеством аппаратной части, но при этом страдавшие из-за недоработок BIOS. Однако эти проблемы уже давно канули в прошлое: сегодня продукты ASRock ничуть не хуже по качеству даже в сравнении с общепризнанными брендами, такими как ASUS, Gigabyte или MSI. Системные платы ASRock все увереннее обосновываются не только на прилавках большинства компьютерных салонов, но и в компьютерах пользователей.
Сегодняшний материал познакомит вас с современными представителями линейки системных плат ASRock с поддержкой последнего поколения процессоров Intel Sandy Bridge, которые уже успели обрести немалую популярность. В нашей лаборатории оказалось две похожих внешне, но разных функционально платы: ASRock H67M и ASRock P67 Pro3.
Характеристики ASRock P67 Pro3
|
Процессор |
|
|
Чипсет |
|
|
Память |
|
|
Слоты расширения |
|
|
Хранение данных |
|
|
Сеть |
|
|
Звук |
|
|
FireWire |
|
|
USB |
|
|
Особенности |
|
|
Разъемы задней панели |
|
|
Внутренние коннекторы |
|
|
BIOS |
|
|
Форм-фактор |
|
Характеристики ASRock H67M
|
Процессор |
|
|
Чипсет |
|
|
Память |
|
|
Слоты расширения |
|
|
Хранение данных |
|
|
Сеть |
|
|
Звук |
|
|
FireWire |
|
|
USB |
|
|
Особенности |
|
|
Разъемы задней панели |
|
|
Внутренние коннекторы |
|
|
BIOS |
|
|
Форм-фактор |
|
Упаковка и комплектация ASRock P67 Pro3
Упаковка продукта выглядит внушительно. На коробке по традиции указаны основные возможности платы.

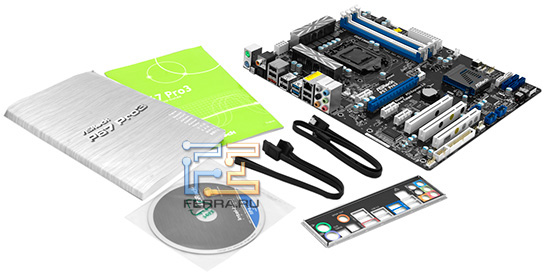

Комплектация минимальна, но достаточна: в коробке вы найдете кабели SATA, заглушку для задней панели корпуса, инструкцию по сборке и настройке системы, краткий мануал и диск с программами и драйверами.
Дизайн ASRock P67 Pro3

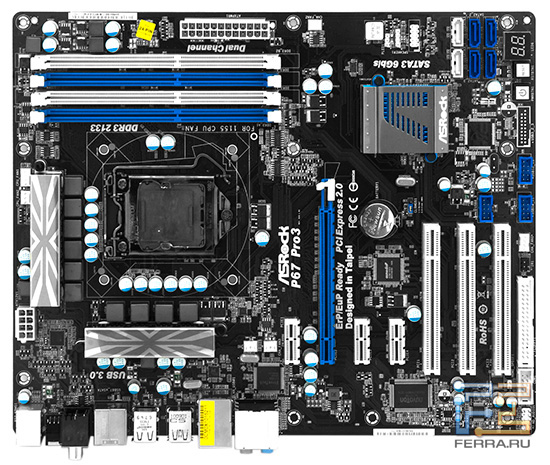

Продукт позиционируется в качестве основы для домашнего игрового компьютера среднего класса. Поэтому основной задачей конструкторов было оснастить плату достаточными возможностями расширения и в то же время ввести некоторые маркетинговые ограничения, ставящие продукт в нишу экономичных решений. Одним из них стало отсутствие поддержки режимов CrossFire и SLI, а также не развернутые параллельно плате разъемы SATA; сюда же можно отнести ограниченное количество современных разъемов USB 3.0 и отсутствие возможности подключения планки с ними. Впрочем, не столь многие системы действительно требуют применения нескольких видеокарт, а уж недорогие домашние системы всегда обходятся одним графическим адаптером.
Несмотря на позиционирование в качестве недорогого решения, продукт не лишен шарма более дорогих плат, что делает ASRock P67 Pro3 более привлекательной в глазах покупателя. P67 Pro3 не только выглядит красиво, но и выполнена по всем правилам удобной и удачной раскладки компонентов на плате.
Начнем с того, что все разъемы и слоты расположены так, чтобы не было проблем и заминок при сборке системы.
Разъем процессора расположен так, что можно установить большинство массивных кулеров без риска упереться не только в один из радиаторов материнской платы, но и в стенки тесного корпуса (который наверняка будет использоваться, ведь корпус меняется при апгрейде редко, а недорогие корпуса, как правило, не располагают большим внутренним объемом). Радиаторы модуля питания процессора на плате довольно миниатюрны, но их оказывается достаточно: последнее время радиаторы на различных модулях (кроме чипсета) системных плат выполняют больше декоративную функцию, ведь существуют электронные компоненты, способные обходиться и без них. Тем не менее, подсистема питания при разгоне будет заметно нагреваться.
Проблема при сборке системы с платой P67 Pro3 может возникнуть разве что при наличии большого радиатора на процессоре и необходимости установить в верхний слот карту расширения - она может просто не влезть. Разъем питания процессора также может быть заслонен массивным радиатором. И всё же расположение разъемов питания можно признать правильным и удобным. Слоты оперативной памяти немного подняты выше, что исключает проблему блокировки защелок модулей установленной видеокартой. Разъемов для подключения вентиляторов хватит на все случаи жизни - их шесть, причем два из них поддерживают управление скоростью вращения посредством PWM.
Слоты расширения сгруппированы так, чтобы иметь возможность установки большого количества карт расширения стандартов PCI и PCI Express. На плате распаяны три слота PCI Express 2.0 x1, один слот PCI Express 2.0 x16 и три слота PCI, которые обеспечиваются отдельной микросхемой ASMedia ASM1083 - недорогим и распространенным решением, применяющимся на большом количестве системных плат.

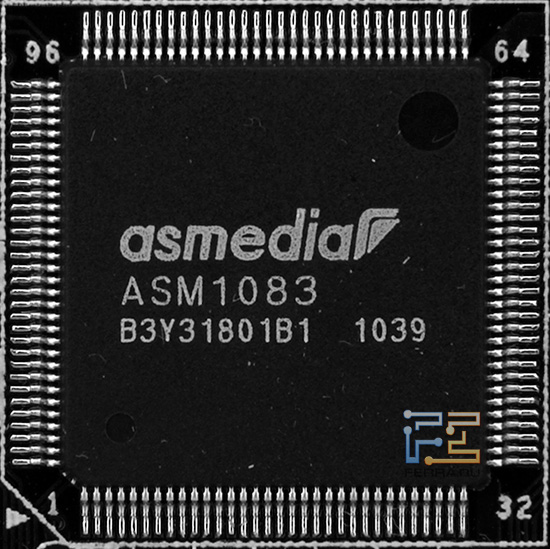

ASMedia ASM1083 - популярный чип на платах Intel 6-series

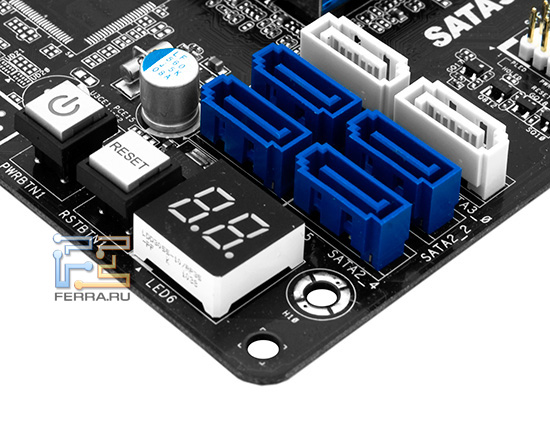

Разъемы SATA размещены в правом нижнем углу в количестве шести портов, два из которых поддерживают новейшую третью версию протокола и обеспечивают теоретическую максимальную скорость обмена данными с накопителем до 6 Гбит/с. Эти разъемы обозначены традиционным белым цветом, что стало отличительной чертой всех плат с SATA III. При этом разъемы хоть и не развернуты параллельно плоскости платы, но опущены в нижний угол, что не помешает установке длинных видеокарт с массивной системой охлаждения. А вот оптический привод в высоких корпусах придется либо опускать ниже, либо использовать длинные кабели SATA.
Плата ASRock P67 Pro3 лишена разъема IDE, однако разработчики зачем-то оставили разъем Floppy. Присутствует и COM-порт, а также три разъема USB 2.0, к которым можно подключить в общей сложности до шести портов при помощи планок. Отметим наличие семисегментного индикатора POST-кодов и кнопок включения/перезагрузки.
Звук реализован с помощью чипа Realtek ALC892, являющегося более популярным, чем ASMedia ASM1083. Это достаточно качественный и недорогой восьмиканальный чип с высоким соотношением сигнал-шум и. Поддержка Ethernet присутствует в виде одного разъема с возможностью работы на скорости до 1000 Мбит/с, управляется сетевое подключение тоже очень популярным чипом Realtek RTL8111E.

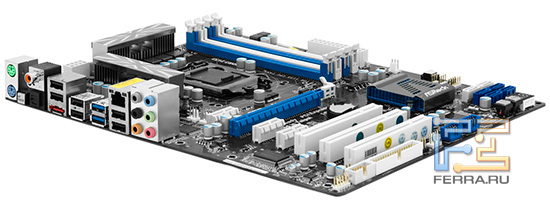

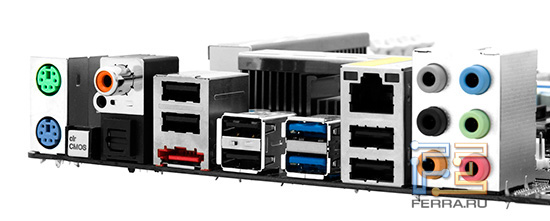

Задняя панель платы богата разъемами: шесть портов USB 2.0, два порта USB 3.0 (чип EtronTech EJ168A), разъем RJ-45, два порта PS/2 для мыши и клавиатуры, разъемы S/PDIF оптический и коаксиальный, разъем eSATA и набор выводов восьмиканальной звуковой подсистемы.
При этом нашлось место и для кнопки сброса CMOS - любители разгона оценят по достоинству.
Упаковка и комплектация ASRock H67M
Упаковка ничем не уступает большой модели, да и комплектация платы находится на том же уровне.

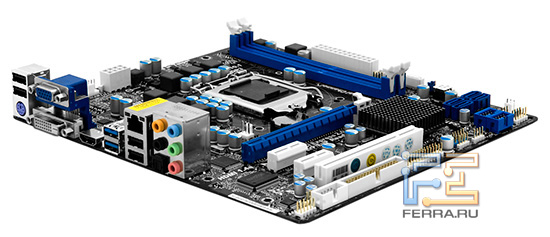

Дизайн ASRock H67M

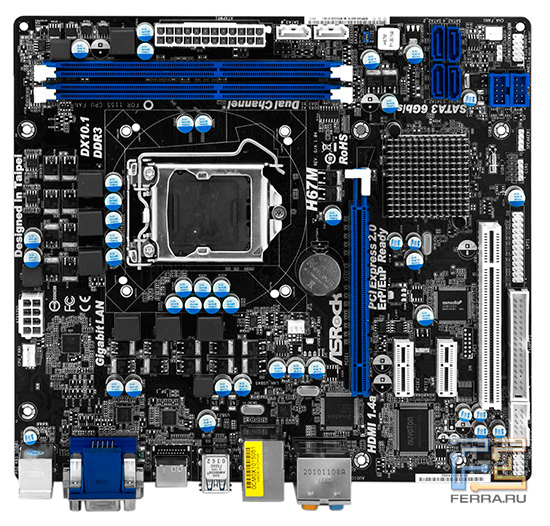

Внешний вид платы обусловлен её габаритами - это Micro-ATX решение для офисного или мультимедийного компьютера. Однако не смотрите на скромный ценник - плата выполнена очень качественно и её приятно брать в руки. Оформление современное и стильное, вполне соответствует сегодняшним веяниям и повторяет дизайн многих последних продуктов ASRock (и P67 Pro3 не исключение).
Инженерам пришлось решать сложную задачу размещения компонентов на ограниченной площади, и, с некоторыми компромиссами, им это удалось. Модуль питания процессора лишен радиаторов - как мы говорили выше, в большинстве плат можно обойтись и без них. Разъем питания ЦП расположен так же, как и у ASRock P67 Pro3, аналогично размещен и разъем процессора. Проблем с установкой массивных систем охлаждения возникнуть не должно. Однако надо быть внимательным при выборе кулера для процессора, поскольку он может не только закрыть доступ к модулям оперативной памяти, но и не дать установить видеокарту в предназначенный для неё слот. Защелки модулей памяти на данной модели ASRock блокируются установленной видеокартой - это и есть издержки малого габарита.
При этом снова нашлось место для размещения разъема Floppy при отсутствующем IDE-порте, тут же присутствуют и COM-интерфейс, и LPT - многие инженеры-электронщики скажут спасибо за такой функционал современной платы. Разъемов для подключения вентиляторов всего три, один из них (процессорный) оснащен PWM-управлением. Слотов расширения всего четыре: слот PCI Express 2.0 x16, два слота PCI Express 2.0 x1 и один слот PCI. Разъемов SATA шесть: два поддерживают SATA III, они выделены белым цветом и размещены рядом с основным разъемом питания, остальные помещены в правом нижнем углу.

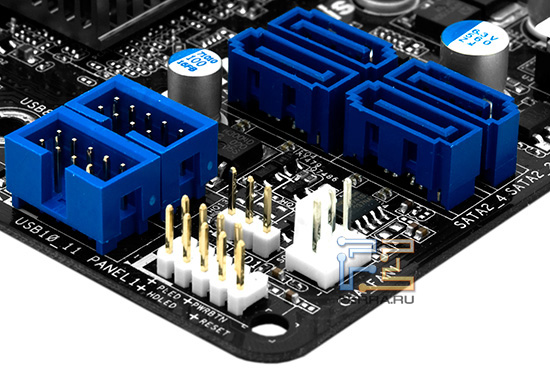

Два разъема USB 2.0, распаянные на плате, позволят подключить дополнительно четыре порта. Звуковая подсистема также основана на недорогом и качественном чипе Realtek ALC892, а сетевой контроллер - на чипе Realtek RTL8111E. Слот PCI обязан своим существованием контроллеру ASMedia ASM1083, а наличие двух портов USB 3.0 объясняется контроллером EtronTech EJ168A.

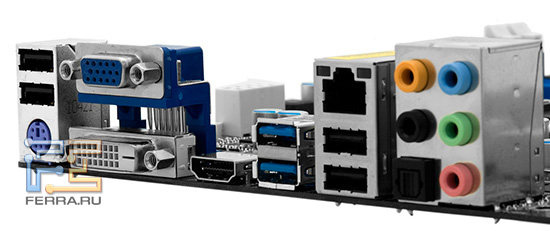

Задняя панель оснащена только четырьмя портами USB 2.0, поскольку часть места отдана видеоразъёмам. Здесь располагаются разъемы DVI-D, VGA и HDMI.
К четырем портам USB 2.0 добавлены два USB 3.0, один разъем PS/2 для клавиатуры, порт RJ-45 и набор аудиовыходов шестиканального звука.
BIOS ASRock P67 Pro3
В лучших традициях современных продуктов для процессоров Intel Sandy Bridge, обе платы оснащены прошивками UEFI (Unified Extensible Firmware Interface) с оригинальным оформлением и возможностью управления при помощи мышки. Внешний вид интерфейса прошивки по сравнению с привычным BIOS, конечно, претерпел изменения, однако общая концепция и привычные пункты не позволят опытному компьютерщику впасть в ступор: настраивать платы можно на лету. Главная страница BIOS платы P67 Pro3 предоставляет данные о версии прошивки, установленном процессоре и объеме оперативной памяти.

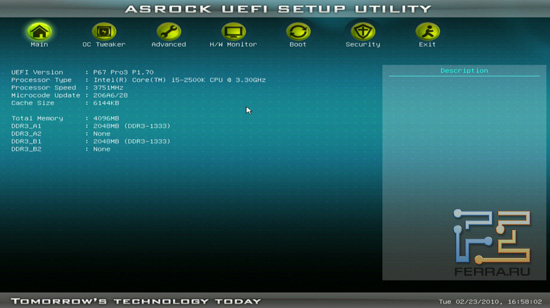

Главная страница EFI материнской платы ASRock P67 Pro3
Следующая страница прошивки относится к настройкам разгона и называется "OC Tweaker". Здесь собраны настройки разгона процессора, технологий энергосбережения, напряжения, таймингов памяти. Можно сохранить до трех профилей настроек разгона.
Настройки разгона не так обширны, но они присутствуют

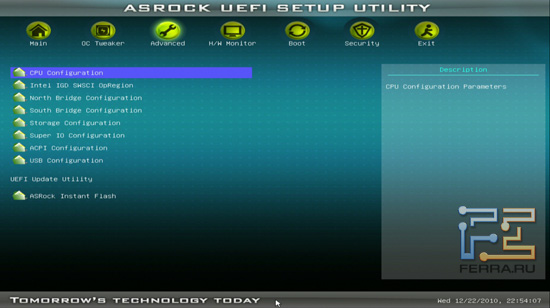

Пункт "Advanced" собрал в себе настройки конфигурации компонентов.

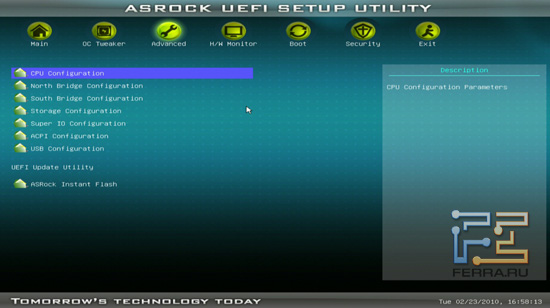

Конфигурация компонентов
Здесь можно настроить параметры процессора, северного и южного мостов, установить настройки подсистемы хранения данных, настроить порты ввода-вывода (COM), настроить ACPI и USB-порты.
Настройки ACPI

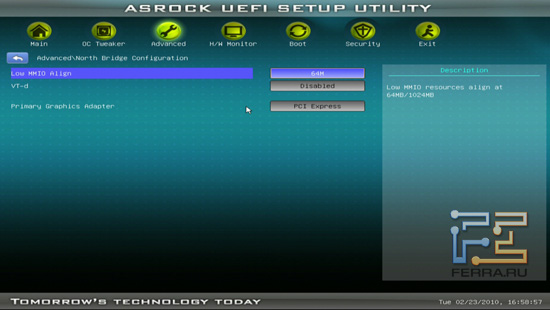

Настройки северного моста

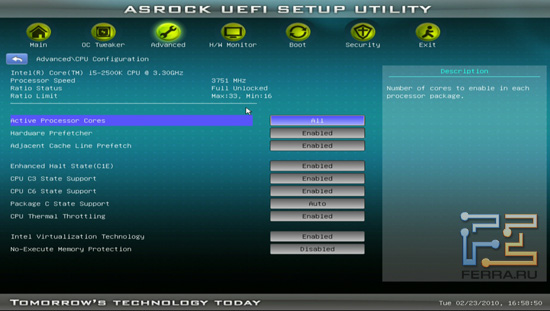

Настройки процессора

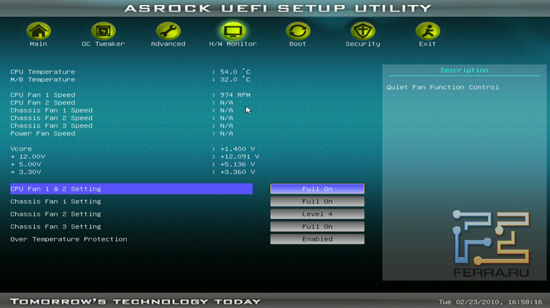

Следующим пунктом выступает "H/W Monitor", где можно посмотреть температуру процессора, системной платы, скорости вращения всех шести вентиляторов, основные напряжения (ядра процессора и три напряжения на блоке питания); тут же можно установить настройки управления вентиляторами системы.

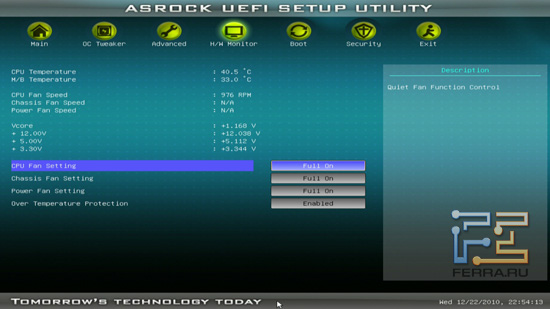

Страница мониторинга
Далее можно увидеть настройки приоритета загрузки с накопителей, настройки паролей и защиты системы от несанкционированного доступа, а также отдельную страницу сохранения параметров и выхода из меню настроек UEFI.

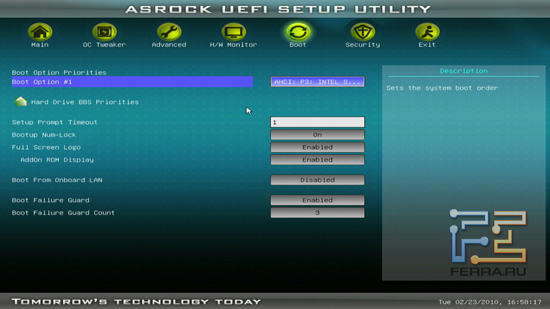

Страница настроек BOOT

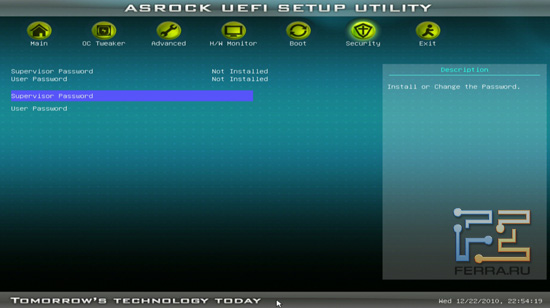

Страница настроек безопасности

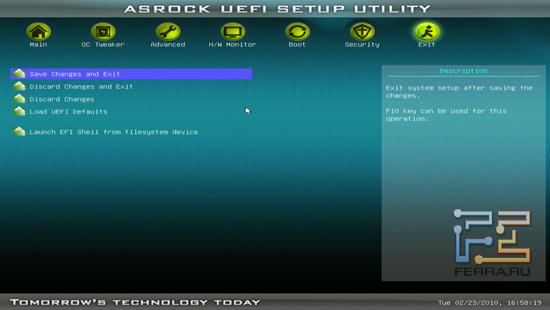

Страница выхода из меню UEFI
BIOS ASRock H67M
Главная страница меню настроек предоставляет ту же информацию, что и у P67 Pro3.
Главная страница меню ASRock H67M
Страница с настройками разгона выглядит беднее P67 Pro3, но чипсет H67 Express не предназначен для разгона процессора.
Настроек разгона немного

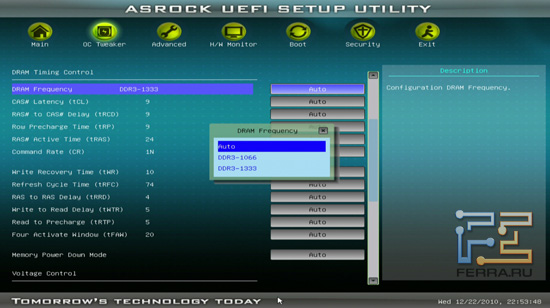

Поддерживаемые частоты памяти - только 1066 или 1333 МГц.
У скоростных модулей памяти частота будет автоматически понижена до 1333 МГц

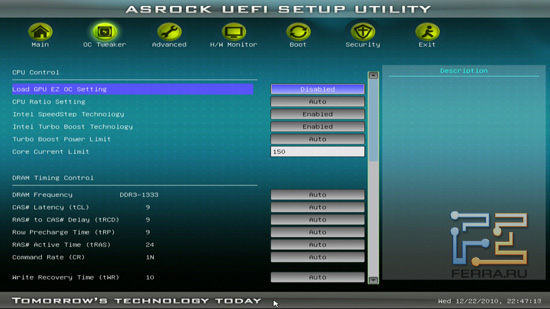

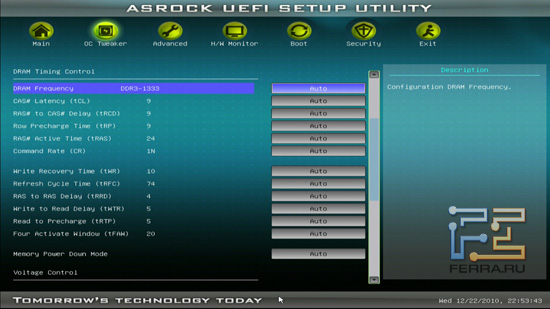

Настройки таймингов памяти представлены в большом объеме, но не в полном.
Настройки таймингов памяти довольно богаты для продукта офисного класса

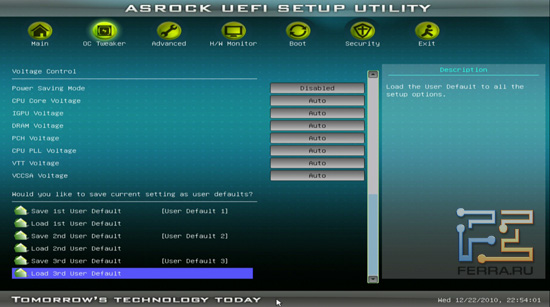

Настройки напряжений соседствуют с возможностью сохранения трех профилей настроек разгона системы.
Настройки напряжений и сохранение профилей
Страница "Advanced" аналогична настройкам платы P67 Pro3, нового здесь ничего нет. Разве что появились настройки порта LPT, отсутствующего у "большой" платы.
Настройки страницы "Advanced"
На странице мониторинга представлены показатели температуры процессора и системной платы, оборотов всех вентиляторов и напряжений питания ядра процессора и блока питания.
Страница мониторинга относительно скудна по части показателей системных напряжений
Остальная часть меню UEFI стандартна: настройки загрузки "Boot", установки безопасности "Security" и выхода из меню настроек.

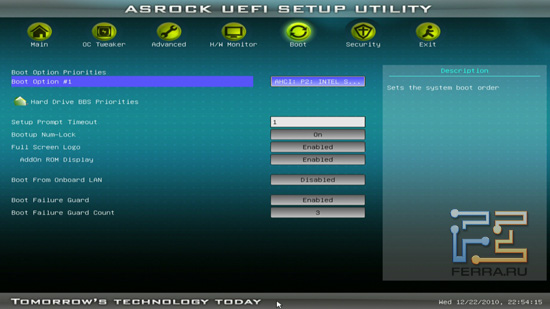

Страница настроек загрузки системы
Страница ввода паролей защиты от несанкционированного доступа

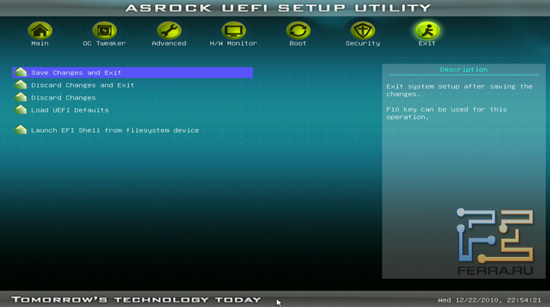

Страница выхода из меню настроек
Разгон
Разгон - прерогатива не только дорогих систем, но и способных к разгону процессоров. К сожалению, для процессоров Sandy Bridge разгон остался уделом моделей с индексом "К", но и в этом случае серьезных результатов можно добиться только увеличением множителя самого процессора. В случае разгона системная шина, называемая теперь базовой частотой, остается неизменной. Впрочем, некоторые платы позволяют увеличить частоту этой шины, но ненамного, в лучшем случае - на пару-тройку мегагерц.
Плата ASRock P67 Pro3 смогла разогнаться только поднятием множителя - частота ЦП увеличилась до 4,4 ГГц. Разгон шины успехом не увенчался; можно сказать, что данной возможности не предусмотрено вовсе. В случае с платой H67M, множитель процессора можно прописать вручную, введя значение от 33 до 40, но после подтверждения в статусе настроек показывается родной множитель, то есть 33 для нашего Intel Core i5-2500K. Однако H67 открывает возможность разгона встроенного в процессор видеоядра, ведь именно H67 использует возможности встраиваемого видео. Разгоняется видео не по множителю, как на других платах, а выбором частоты, то есть тоже по множителю, но со своеобразной индикацией. При помощи ASRock H67M удалось разогнать видеоядро до 1600 МГц. Процессор же, как вы уже догадались, остался работать на штатной частоте.
Тестирование
Тестовая система вам уже знакома по предыдущим обзорам системных плат для Sandy Bridge:
- Процессор: Intel Core i5-2500K
- Оперативная память: 2 x 2 Гб Transcend aXeRam DDR3-2000
- Видеокарта: MSI N470 GTX
- Жесткий диск: SSD Intel X25-M G2 160GB
- Блок питания: Xilence XQ1200
- Операционная система: Windows 7 x64
В качестве тестовых программ мы использовали хорошо зарекомендовавшие себя утилиты тестирования аппаратных компонентов системы, которые вам уже знакомы:

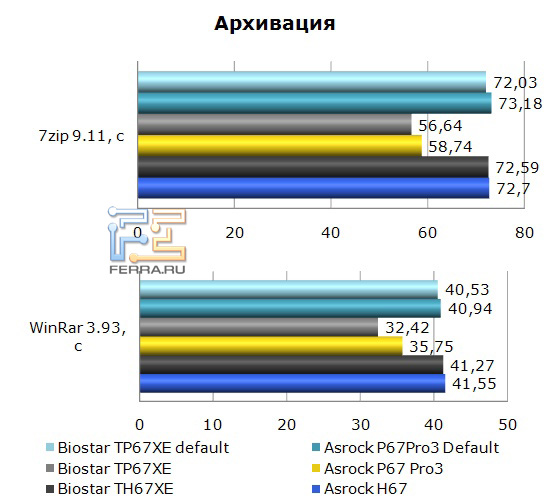

Архивация данных
Изучая полученные результаты, мы отметим, что платы Biostar, относящиеся к высокопроизводительной серии, оказываются немного быстрее аналогичных продуктов ASRock. Но продукты обеих компаний находятся в разных категориях, при этом разница в производительности просто ничтожна.

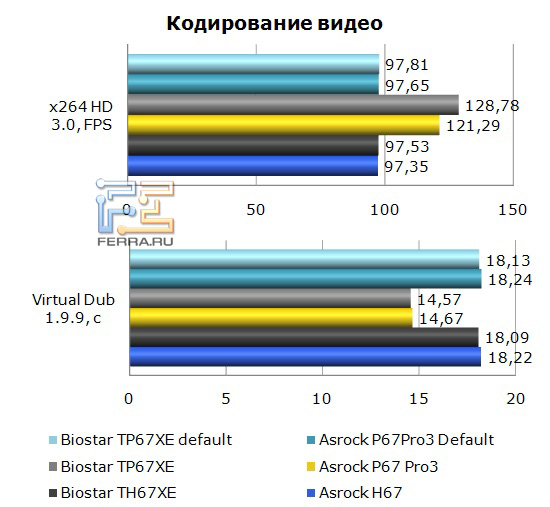

Кодирование видео
Схожие результаты и в режиме обработки видео - разница между продуктами практически не видна: проведя дополнительные измерения, можно получить результаты, обратные нашим с той же ничтожной разницей. Единственный вариант, когда разница заметна - разогнанные платы: Biostar все же несколько лучше показал себя в разгоне, что для более дорогой платы считается вполне нормальным.

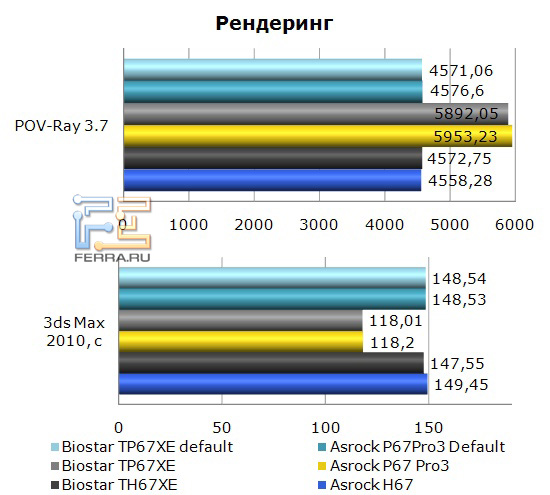

Рендеринг
Если смотреть на графики, полученные в результате прогона тестовых утилит, то можно увидеть фактическую идентичность столбиков и только разогнанные платы на основе чипсетов P67 показывают некоторую разницу в производительности. Если же не смотреть на цифры, то и вообще ничего не заметно.

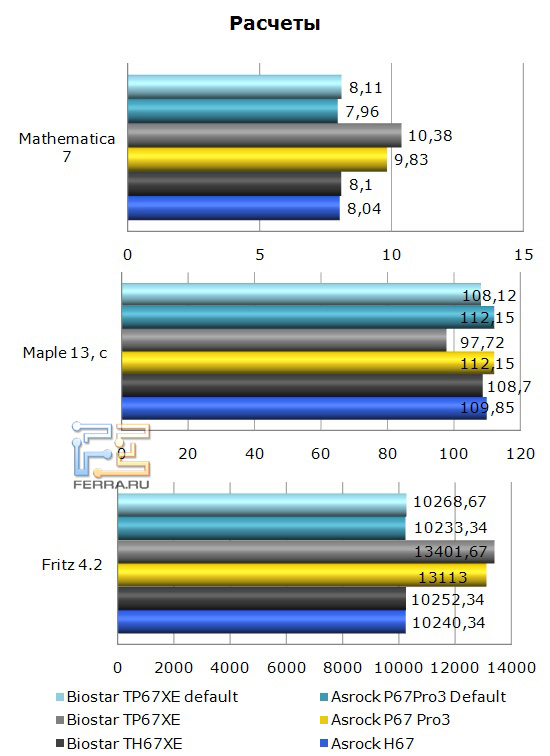

Математические расчеты
В случае с математическими расчетами разница в производительности становится видна невооруженным взглядом. Тут все зависит от настроек системной платы и памяти - это очевидно из полученных результатов. Впрочем, разница и здесь совсем невелика, какой-то процент "с копейками".

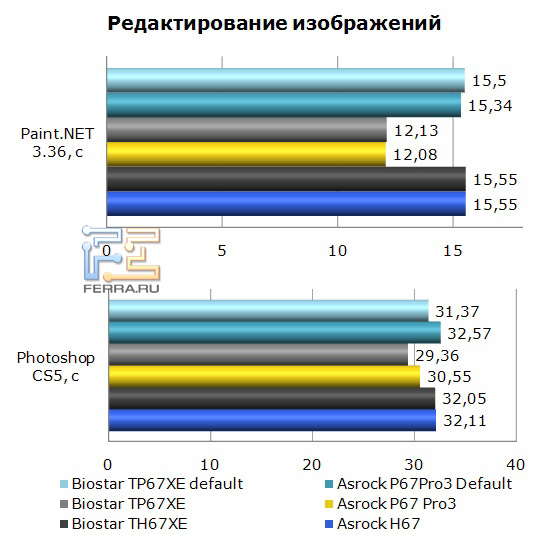

Обработка фотографий
В Paint.NET сильнее оказался ASRock (если это вообще можно так назвать), в Photoshop - Biostar. И снова разница ничтожна и не достигает даже одного процента. Однако разогнанные платы в Photoshop все-таки достигают разницы в один процент.

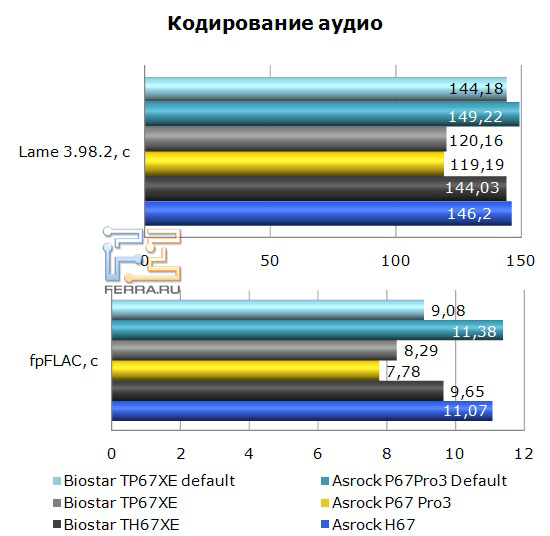

Кодирование аудио
При обработке аудио, наоборот, разогнанный Biostar показал несколько меньшую производительность, чем продукт ASRock. Платы же на штатных частотах по производительности равны.

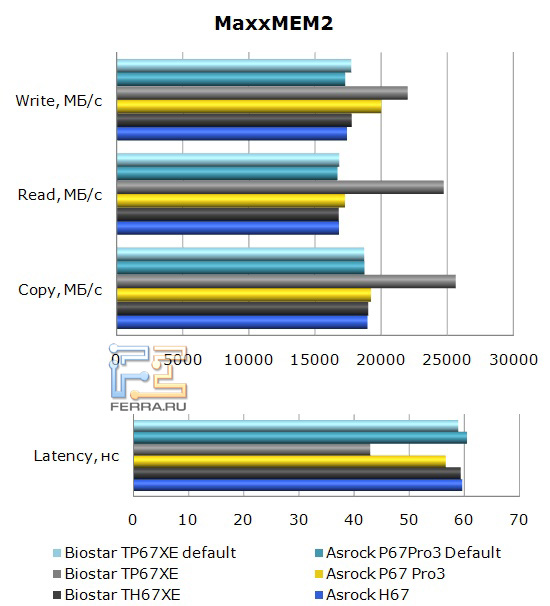

Производительность оперативной памяти
По скорости копирования и чтения в памяти на штатных частотах все платы идентичны. Разница, конечно, есть, но она совсем невелика и укладывается в 1-2 процента. Разгон же приносит дополнительный бонус продукту Biostar, поскольку плата немного разогналась по базовой частоте, в то время как ASRock повышать базовую частоту отказался. Латентность также оказалась лучше у Biostar. Именно этим можно объяснить чуть более хорошие результаты плат Biostar.

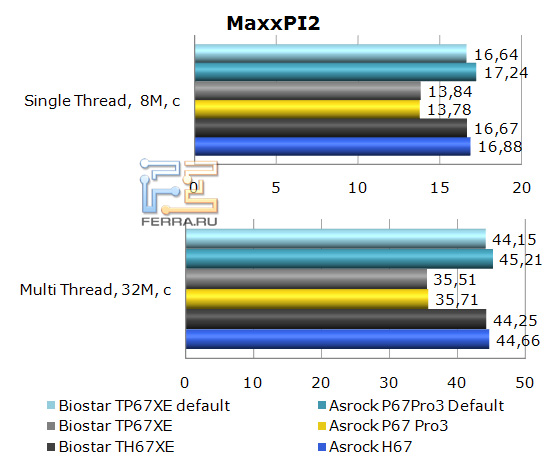

Вычисление числа Пи
Исходя из производительности оперативной памяти, можно было предположить и большее быстродействие продуктов Biostar при расчете числа Пи. Именно так и получилось, впрочем, с той же мизерной разницей, что и в предыдущих тестах.

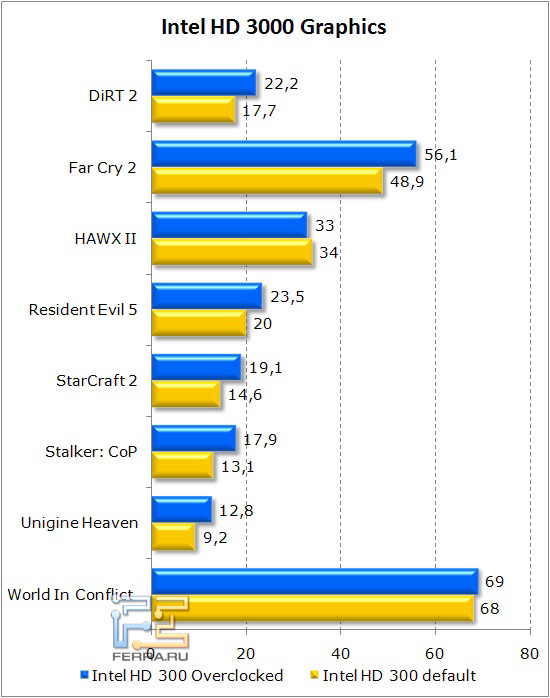

Игровые тесты - встроенное видео (H67)
В данном тесте участвовала только плата ASRock (по понятным причинам); мы хотели проверить, как влияет разгон на производительность видеоядра. Надо отметить, что прирост от разгона совсем невелик. Всего одна целая две десятых процента максимум. Те игры, в которых FPS мал, ничего не выигрывают. Только в редких случаях можно улучшить ситуацию на 1-3 кадра в секунду.
Игровые тесты - дискретное видео (P67)
Интересно, что плата ASRock H67M показала себя производительнее платы на P67 во всех игровых тестах.
Выводы
Компании ASRock всегда удавались продукты, доступные широким массам. Материнские платы под этой маркой популярны у экономных покупателей - при низкой стоимости, платы оказываются весьма надежными. Хотя среди потребителей бытует мнение, что дешевые продукты, как правило, быстро выходят из строя. Отчасти это может быть верно, но только в случае неправильного проектирования, либо применения некачественных компонентов. В наше же время уважающие себя производители, а ASRock относится именно к их числу, применять подобные компоненты не будут.
В работе представленные платы ASRock показали себя с хорошей стороны - это добротные недорогие продукты, стабильно работающие и показывающие оптимальную производительность. ASRock P67 Pro3, кроме всего прочего, порадовала неплохим разгоном тестового процессора по множителю. А вот миниатюрная плата ASRock H67M разогнать процессор не смогла - таковы ограничения чипсета. Зато ей удался небольшой разгон видеоядра, что может быть полезно при использовании данного продукта в системе домашнего кинотеатра.
По материалам: http://ferra.ru/ru/system/review/ASRock-P67-Pro3-H67M/
Опубликовано: 28 июня 2011
