Обзор материнской платы Foxconn A88GA-S
Чипсет AMD 880G позволяет предложить потребителю достаточно сбалансированное решение с точки зрения возможностей и стоимости. AMD 880G сложно назвать новинкой, и, на текущий момент, большинство вендоров предлагают доступные решения, в основу которых лег данный набор логики. Не стала исключением и Foxconn, предложив рынку Foxconn A88GA-S, о которой сегодня пойдет речь.
Технические характеристики
|
Название |
Foxconn A88GA-S |
|
Процессорный разъем, кол-во фаз питания ЦП. |
AMD AM3 |
|
Чипсет |
AMD 880G + SB710 |
|
Поддерживаемая память |
Двухканальная. 4 разъёма, до 16 ГБ памяти, поддерживается DDR3 1600(oc)/1333/1066 МГц |
|
Разъемы для карт расширения |
1 x PCIe 2.0 x16
|
|
Задняя панель |
1 x PS/2
|
|
Внутренние разъемы ввода/вывода. Системные кнопки. |
24-контактный ATX
|
|
Используемые контроллеры |
Звук - Realtek ALC887 (8-канальный HD аудиокодек)
Видео - ATI Radeon HD 4250 (DirectX 10.1) |
|
Форм-фактор, размер |
ATX, 300x232.5 мм |
Упаковка и комплектация
Материнская плата Foxconn A88GA-S поставляется в небольшой коробке, дизайн и размеры которой соответствуют ценовой нише продукта.

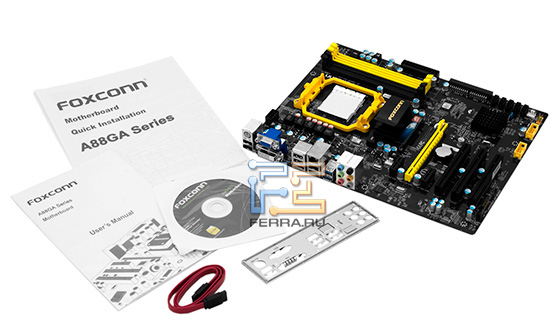

Комплектация также не выделяется из общей тенденции среднеценового позиционирования A88GA-S: заглушка на заднюю панель, SATA-кабель, инструкция по эксплуатации, брошюра и диск с драйверами и утилитами.
Комплект поставки несколько разочаровывает. С одной стороны, Foxconn A88GA-S - это материнская плата для массового рынка, и данная комплектация не может тягаться с дорогостоящими Hi-End изделиями, но так называемый прожиточный минимум в виде не одного, а как минимум нескольких SATA-кабелей все же должен присутствовать, даже в изделиях начального уровня, не говоря уже о Middle-End решениях.
На диск с драйверами записаны фирменная утилита для мониторинга системы Fox One, антивирусный пакет Norton Internet Security и утилита для перепрошивки BIOS с возможностью поиска прошивки на официальном сайте производителя.
Внешний вид, особенности системной платы

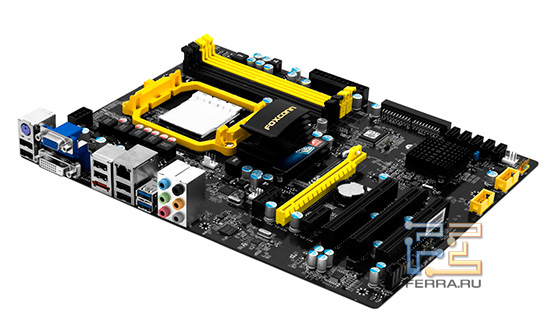

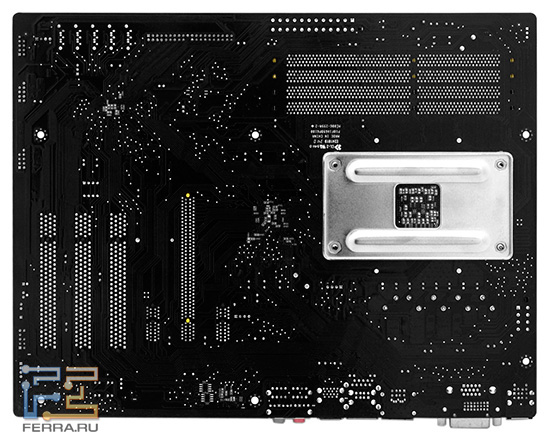

Инженеры Foxconn использовали текстолит черного цвета, который вкупе с желтыми слотами и процессорной рамкой смотрится довольно привлекательно. Стоит отметить, что данный дизайн достаточно привычное явление, и практически все продукты данного вендора выполнены в подобной цветовой гамме. Часть слотов памяти также окрашена в желтый: таким образом производитель сделал цветовую индикацию для удобства установки модулей памяти.
Система охлаждения материнской платы достаточно простенькая: северный и южный мосты прикрыты небольшими алюминиевыми радиаторам. Применение меди и тепловых трубок для системы охлаждения материнской платы оправдывает себя, если используется чипсет с большим тепловыделением или материнская плата заточена под разгон. В случае с Foxconn A88GA-S это не так. Набор логики AMD 880G обладает незначительным тепловыделением и для серьезного разгона не предназначен. Из этого можно сделать вывод, что установленной системы охлаждения более чем достаточно. Применение низкопрофильного радиатора на южном мосте позволяет устанавливать длинные карты расширения в слоты без каких либо намеков на неудобство.
Северный мост прикрыт радиатором, который имеет довольно интересный профиль и, вкупе с золотистой надписью Foxconn, смотрится стильно.
Элементы питания лишены какого-либо охлаждения, да и сама система питания скромная и вряд ли порадует любителей разгона. Инженеры Foxconn применили 5-ти фазную подсистему питания. Стоит отметить, что на элементной базе вендор экономить не стал: в каждом из четырех каналов питания процессора установлено по 3 полевых транзистора. Набор и емкость конденсаторов выглядят следующим образом: 5 шт. по 270 мкФ и 6 шт. по 820 мкФ. В целом, данной системы питания достаточно для стабильной работы системы в штанном режиме и неэкстремального разгона.
Рассмотрим подробнее расположение элементов материнской платы. Разъёмы питания находятся в стандартных местах: ATX 2.3 справа за слотами памяти, а 8-контактный процессорный сверху, в левом углу платы.

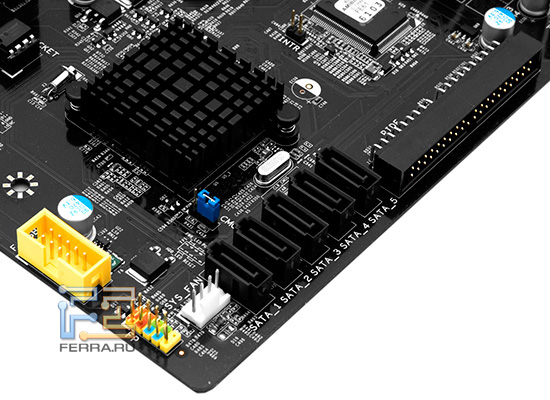

Разъёмы Serial ATA расположены вертикально, соответственно в теории устанавливать длинные платы расширения в слоты PCI, с подключенными жесткими дисками, не очень удобно. Однако на практике с этим вряд ли кому-то придется столкнутся. Порт IDE расположен достаточно удобно: инженеры Foxconn не только сместили его на самый край материнской платы, но и расположили горизонтально.
Напоследок хочется сказать пару слов о тесном соседстве процессорного сокета и слотов памяти. Может случиться так, что массивная система охлаждения, при заполненных крайних слотах памяти, может не встать. Насколько это критично на массовом неоверклокерском продукте? С одной стороны некритично, т.к. оверклокер использующий огромную систему озлаждения не купит Foxconn A88GA-S. А если вы любитель тишины и вам нужна большая пассивная система охлаждения? Однозначно - это минус, пусть не самый весомый, но минус. Кстати, планки памяти с высокими радиаторами вместе с низкопрофильными системами охлаждения ждет та же участь.
Порты, разъёмы и возможности
Набор слотов Foxconn A88GA-S выглядит следующим образом: один PCIe x16, два PCIe x1 и три PCI. Как мы видим, производитель отказался от установки пары PCIе x16 слотов, что в принципе оправдано. Можно сказать, что возможностей расширения предостаточно: целых три PCI, что, несомненно, придется по душе пользователям, которые делают апгрейд и имеют от старого ПК ряд плат расширения для интерфейса PCI, будь то качественный звук или RAID-контроллер. Двух PCIe x1 для большинства потребителей также будет достаточно. Однако на практике, при установке двухслотовой видеокарты, в распоряжении пользователя остается всего один PCIe x1.
Четыре слота DIMM способны уместить до 6 ГБ оперативной памяти DDR3 в двухканальном режиме с частотой вплоть до 1600 МГц.
Панель портов Foxconn A88GA-S нас, несомненно, порадовала. Несмотря на свою доступность, материнская плата располагает всеми необходимыми портами: здесь 8 USB, два из которых соответствуют стандарту USB 3.0, eSATA 2.0, PS/2 порт, Ethernet, шесть аудиоразъемов Mini Jack, а также 2 видеовыхода: VGA и DVI.
Конечно, для полного счастья хотелось бы видеть оптический и коаксиальный разъемы S/PDIF, которые поддерживается 8-канальным HDA-кодеком Realtek ALC887, но не были реализованы в A88GA-S инженерами Foxconn. Несмотря на набор из трех PCI, Foxconn A88GA-S нельзя назвать выбором бережливых консерваторов, т.к. на IDE и PCI поддержка старых протоколов закончилась - здесь нет ни FDD, ни COM, ни LPT.
Материнская плата построена на базе чипсета AMD 880G вкупе с южным мостом SB710. Набор логики AMD 880G располагает неплохим функционалом. Материнская плата позволяет подключение 5 устройств SATA II с возможностью объединить жесткие диски в RAID массив уровня 0, 1 и 0+1.
Встроенное графическое ядро ATI Radeon HD 4250 поддерживает возможности DirectX 10.1 и аппаратное ускорение Full HD. Конечно, о современных играх с HD 4250 можно забыть: интегрированного решения будет достаточно лишь для комфортной работы и компьютерных игр прошлых поколений при использовании щадящих режимов детализации.
Инженеры Foxconn дополнили свой продукт рядом функциональных решений. Сеть реализована посредством контроллера Realtek RTL8111E, который подключен по шине PCIEx1 и поддерживает скорости 10/100/1000 Мбит/с. Поддержка USB 3.0 на материнской плате Foxconn A88GA-S стала возможной благодаря уже знакомому нам по ряду обзоров чипу NEC D720200F1, который также подключен по шине PCIEx1 и поддерживает два порта USB 3.0.
Чипы системной платы Foxconn P67A-S
BIOS и настройки платы
На плате присутствует перемычка очистки CMOS.

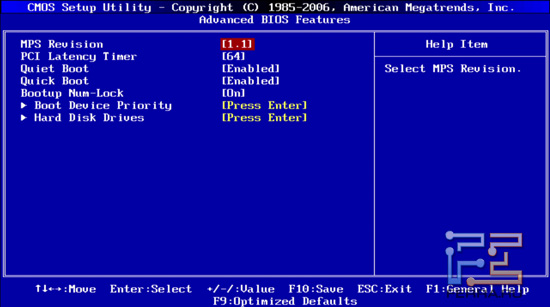

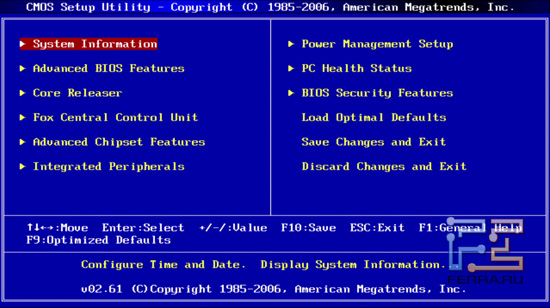

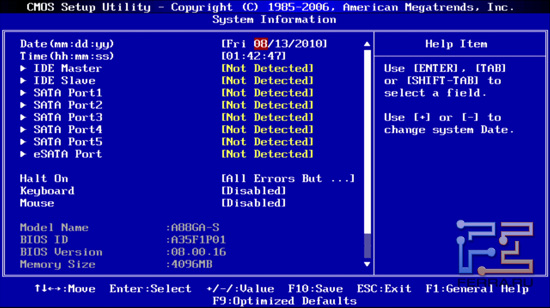

BIOS Setup материнской платы Foxconn A88GA-S
BIOS Setup материнской платы Foxconn A88GA-S
BIOS Setup материнской платы Foxconn A88GA-S
BIOS платы основан на коде AMIBIOS. В целом, количество настроек тянет на крепкую четверку - откровенно неоверлокерской рассматриваемую материнскую плату сложно назвать. Материнская плата позволяет изменять частоту шины, множитель процессора, напряжение на ядре и частоту (множитель) шины HT.
Помимо этого, в BIOS Setup материнской платы Foxconn A88GA-S вы также можете изменять частоту встроенного графического ядра, множители для ядер и CPU NB, напряжение на памяти и чипсете.

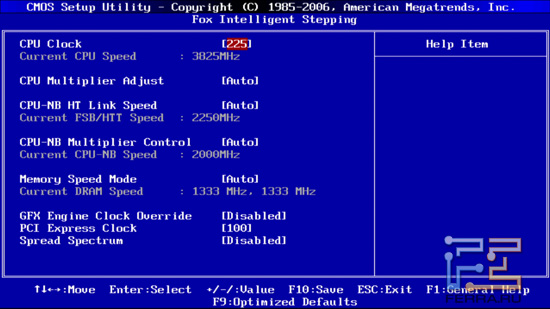

Настройки оверклокинга в BIOS Setup Foxconn A88GA-S

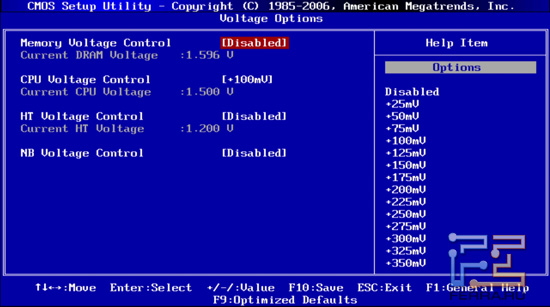

Настройки оверклокинга в BIOS Setup Foxconn A88GA-S
Тайминги памяти так же представлены достаточно скудным набором: CAS Latency, RAS/CAS Delay, Row Precharge time, Min Active RAS, RAS/RAS Delay и Row Cycle.

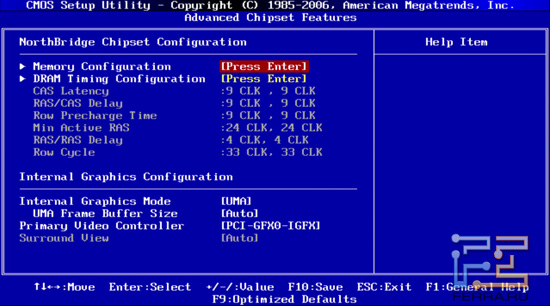

Тайминги памяти в BIOS Setup Foxconn A88GA-S
Микросхема ITE IT8721F позволяет осуществлять системный мониторинг из BIOS Setup; здесь же предусмотрено автоматическое управление частотой вращения процессорного и системных вентиляторов, что, несомненно, порадует любителей тишины, ведь есть возможность установить температурные пороги, соответствующие минимальной частоте вращения.

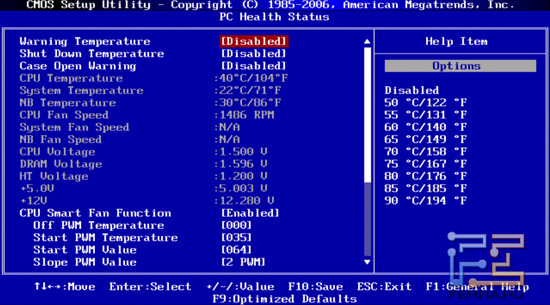

Температуры процессора и системы в BIOS Setup Foxconn A88GA-S
Тестирование
Материнская плата Foxconn A88GA-S тестировалась в соответствии с нашей стандартной методикой, т.е. в двух режимах - штатном и разогнанном, с применением процессора AMD Phenom II X4 965 и двух планок оперативной памяти Transcend aXeRam DDR3-2000 по 2 ГБ каждая. На материнской плате Foxconn A88GA-S процессор AMD Phenom II X4 965 разгонялся при помощи поднятия частоты системной шины, которую удалось увеличить до значения в 225 МГц, против стандартных 200 МГц. Множитель процессора остался неизменным - 17х. Результат сложно назвать выдающимся: 3825Мгц против штатных 3400 Мгц - 12,5% прирост от оверклокинга. Впрочем, это, скорее всего, предел возможностей нашего экземпляра процессора, Phenom II X4 965 в целом разгоняются не очень хорошо.
Информация о процессоре в штатном режиме

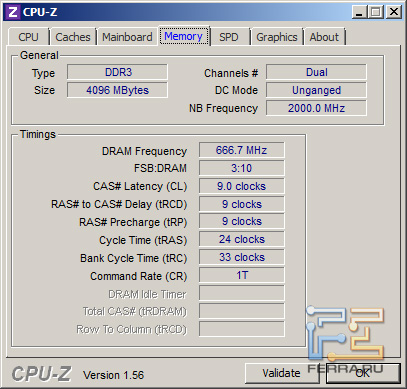

Информация о памяти в штатном режиме

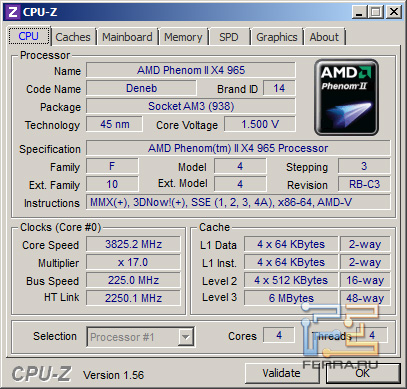

Информация о процессоре в разогнанном режиме
Информация о памяти в разогнанном режиме
С такими параметрами система работала стабильно. Для проверки мы использовали 10-минутное стресс тестирования с помощью утилиты LinX 0.6.4.
Другие комплектующие, используемые в тестовом стенде: видеокарта MSI N470 GTX, жесткий диск SSD Intel X25-M G2 160GB и блок питания Xilence XQ1200.
На тестовом ПК была установлена операционная система Windows 7 x64, каждый тест прогонялся по пять раз подряд, после чего брался усредненный результат последних 3 замеров.
Результаты тестирования

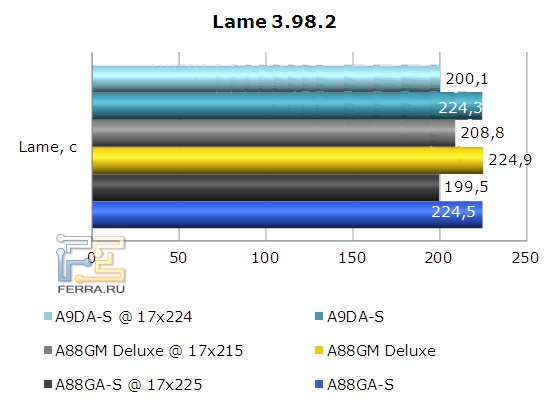

Кодирование аудио на материнской плате Foxconn A88GA-S

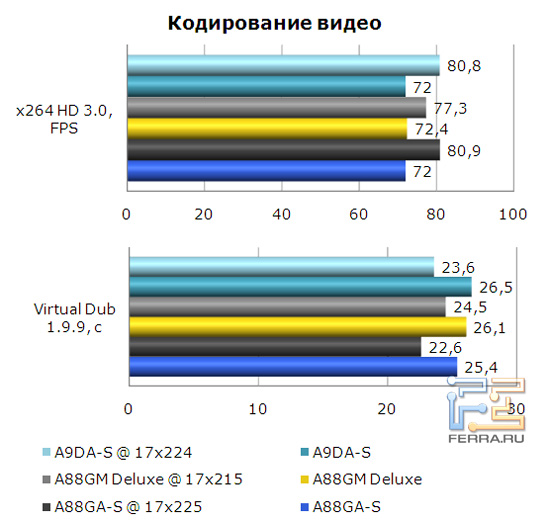

Кодирование видео на материнской плате Foxconn A88GA-S
Кодирование аудио и видео предъявляет серьезные требования к производительности центрального процессора. Это хорошо видно на примере штатных и разогнанных систем - рост производительности довольно ощутим. Что касается производительности материнских плат, то в штатных режимах у всех участников тестирования наблюдается паритет и выявить лидера не представляется возможным.

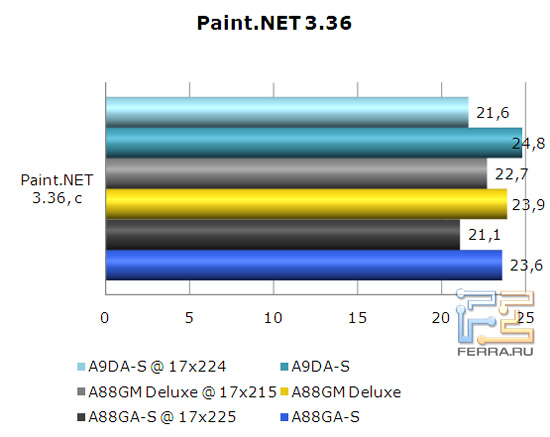

Редактирование изображений на материнской плате Foxconn A88GA-S
Редактирование изображения демонстрирует незначительное преимущество Foxconn A88GA-S, однако отставание Foxconn A88GM Deluxe настолько мало, что вполне может быть списано на погрешность тестирования.

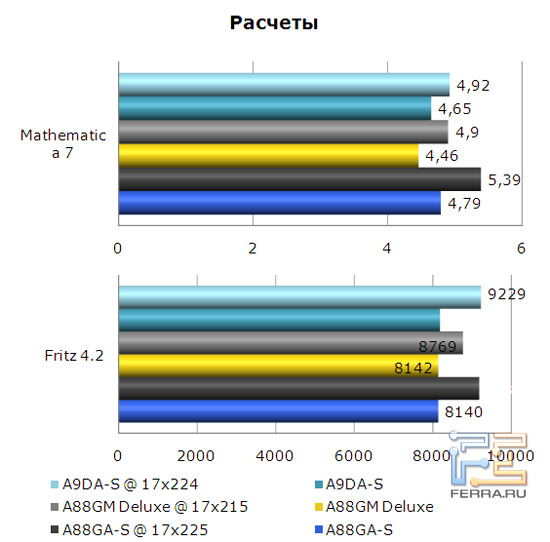

Результаты бенчмарков Mathematica 7 и Fritz 4.2 на материнской плате Foxconn A88GA-S
В тестах на расчеты системная плата Foxconn A88GA-S несколько отстает от A9DA-S и A88GM Deluxe. Оверклокинг позволяет получить приличный прирост производительности - порядка 12%.

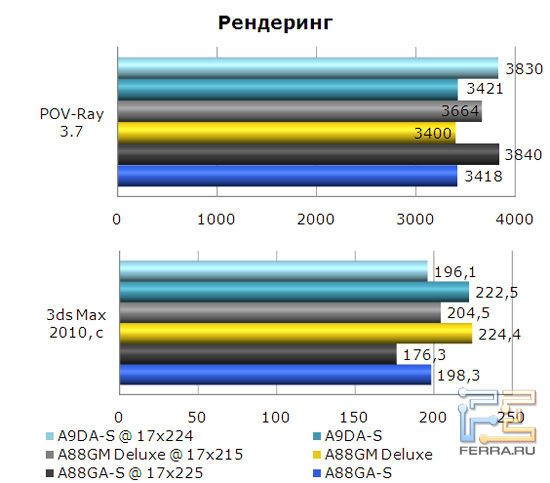

Рендеринг на материнской плате Foxconn A88GA-S
Рендеринг несколько меняет расстановку сил: Foxconn A88GA-S опережает A9DA-S, но по прежнему отстает от A88GM Deluxe.

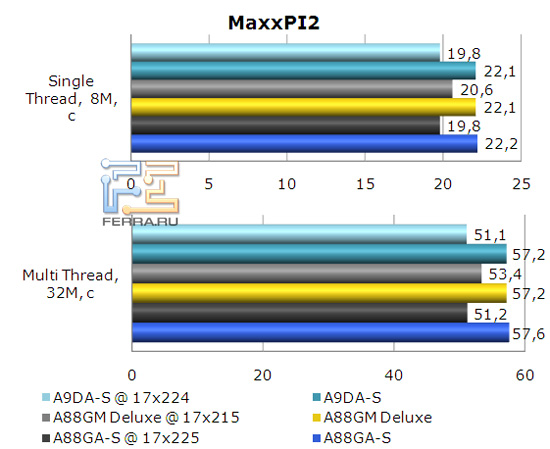

Результаты бенчмарка MaxxPI2 на материнской плате Foxconn A88GA-S
В синтетических тестах материнские платы демонстрируют практически одинаковый результат: разница минимальна и вписывается в погрешность тестирования.

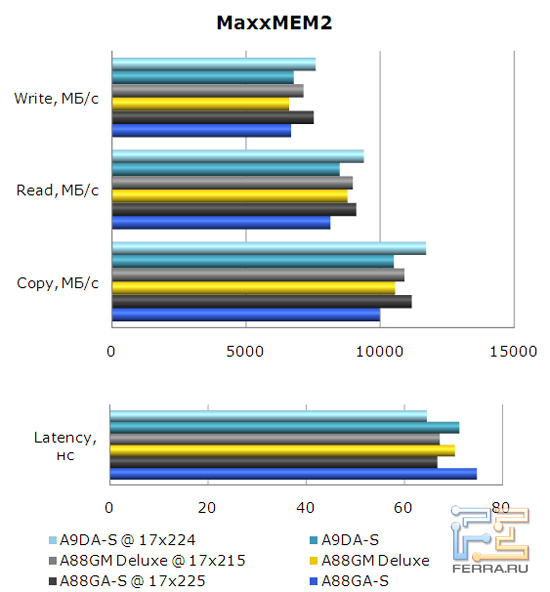

Тестирование подсистемы памяти на материнской плате Foxconn A88GA-S
И напоследок, очередная синтетика для тестирования подсистемы памяти. Из диаграмм хорошо видно, что однозначной картины нет, и, в каждом отдельном тесте расстановка сил своя. При копировании и чтении Foxconn A88GA-S проигрывает своим оппонентам, а в тестах записи опережает материнскую плату A9DA-S, но отстает от A88GM Deluxe.
Выводы
Материнская плата Foxconn A88GA-S нам понравилась. Несомненно, минусы у данной системной платы есть: использование старого южного моста и, как следствие, отсутствие поддержки SATA 3.0. Да и BIOS Setup своим удобством и расположением разделов вряд ли порадует продвинутого энтузиаста. Но привлекательная цена в комплекте с eSATA и поддержкой USB 3.0 делают Foxconn A88GA-S довольно хорошим решением для нетребовательного потребителя, который ищет недорогую сбалансированную материнскую плату для платформы AMD и не планирует использовать двухвидеокарточные конфигурации. Возможно, кому-то из пользователей будут полезны целых три PCI слота. Возможностей по оверклокингу, к слову, для домашнего использования тоже будет вполне достаточно.
По материалам: http://ferra.ru/ru/system/review/Foxconn-A88GA-S-motherboard~
Опубликовано: 23 июня 2011
