Обзор материнской платы Foxconn P67A-S
Мы продолжаем вас знакомить с материнскими платами, построенными на базе набора логики Intel P67. Нынче в нашем тестлабе материнская плата Foxconn P67A-S. Материнская плата ориентирована на массового потребителя, о чем недвусмысленно намекают и упаковка, и комплектация, и, собственно говоря, возможности.
Технические характеристики
|
Название |
Foxconn P67A-S |
|
Процессорный разъем, кол-во фаз питания ЦП. |
Intel LGA 1155 |
|
Чипсет |
Intel P67 |
|
Поддерживаемая память |
Двухканальная. 4 разъёма, до 32 ГБ памяти, поддерживается DDR3 2133/1866/1600/1333/1066 МГц |
|
Разъемы для карт расширения |
3 x PCIe 2.0 x16
|
|
Задняя панель |
1 x PS/2
|
|
Внутренние разъемы ввода/вывода. Системные кнопки. |
24-контактный ATX
|
|
Используемые контроллеры |
Звук - Realtek ALC888 (10-канальный (7.1+2) HD аудиокодек)
|
|
Форм-фактор, размер |
ATX, 305мм*244мм |
Упаковка и комплектация

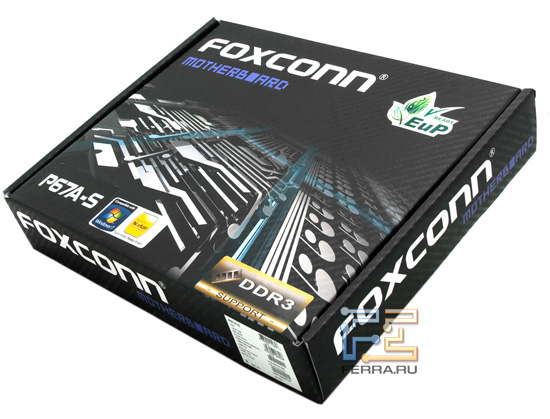

Упаковка Foxconn P67A-S с первого взгляда говорит о том, что продукт ориентирован на массовое потребление: ничем не примечательная коробка, стандартных размеров, совершенно обыкновенного дизайна.

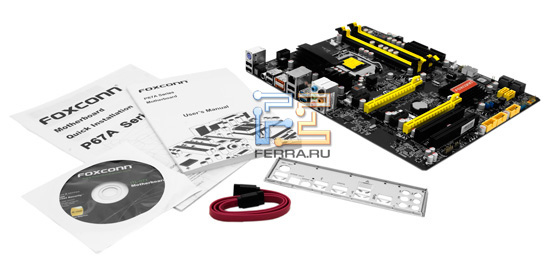

Комплект поставки выглядит более чем скромно, такой набор мы привыкли видеть скорее в интегрированных бюджетных решениях: заглушка на заднюю панель, SATA-кабели, памятка по эксплуатации и диск с драйверами и утилитами.
Хотелось бы как минимум видеть в комплекте поставки еще несколько кабелей Serial ATA, с изогнутым разъемом, и пару планок с USB портами на заднюю панель корпуса ПК. Но увы.
Внешний вид, особенности системной платы

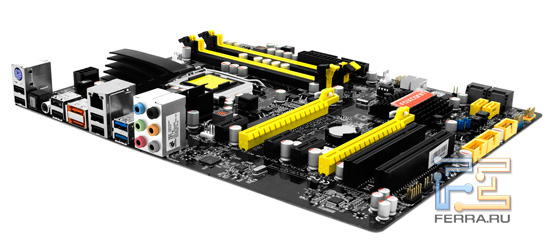

Внешний вид под стать общей скромности продукта : черный текстолит вкупе с желтыми и черными слотами расширения.
Что касается системы питания процессора, то она очень скромная по меркам серьезных решений на Intel P67. Но стоит отдать должное производителю - элементы качественные: во всех цепях питания использованы полимерные конденсаторы Fujitsu. Шестиканальный ШИМ-контроллер ON Semiconductor вместе с тремя полевыми транзисторами на каждом из каналов совершенно обеспечивает стабильную работу системы в штатных режимах. Для серьезного оверклокинга такого решения, скорее всего, будет недостаточно.
Часть элементов питания прикрыта радиатором, декоративная составляющая которого несколько преобладает над функциональной. Однако проблемы в этом нет, мы еще не встречали материнской платы на чипсете Intel P67, элементы питания, которой страдали бы от перегрева при работе в штатных режимах.
Для охлаждения чипсета используется маленький низкий радиатор, который при работе существенно нагревается, однако каких-либо проблем со стабильностью при этом замечено не было. Это не удивительно, если вспомнить про тепловыделение данного набора логики - 6,1 Вт. Благодаря тому, что Foxconn установила низкопрофильный радиатор, последний не мешает установке длинных плат расширения в слоты.
Разъёмы питания расположены в стандартных местах: ATX 2.3, справа за слотами памяти, а 8-контактный процессорный - сверху, в левом углу платы.
Процессорный сокет находится довольно близко к слотам DIMM; это, конечно, не критично, но все же массивная система охлаждения (при заполненных всех четырех слотах памяти) может не встать. Проблема кроме того может возникнуть при установке низкопрофильных кулеров и планок памяти с высокими радиаторами на чипах.

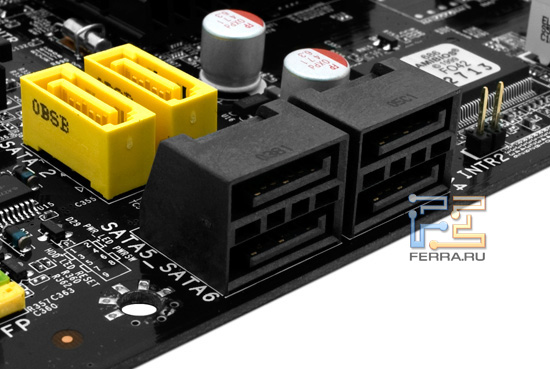

Часть разъемов SATA расположены вертикально, а часть уложена под прямым углом. Стоит отметить, что при установке двух длинных видеокарт подключать кабели к вертикальным разъемам SATA600 будет не очень удобно. Заключение проблемы возможно при применении SATA кабелей с изогнутым на 90 градусов разъемом.
Слоты памяти имеют цветовую индикацию, и попарно окрашены в черные и желтые цвета. Сделано это для удобства установки планок памяти, дабы не перепутать последние.

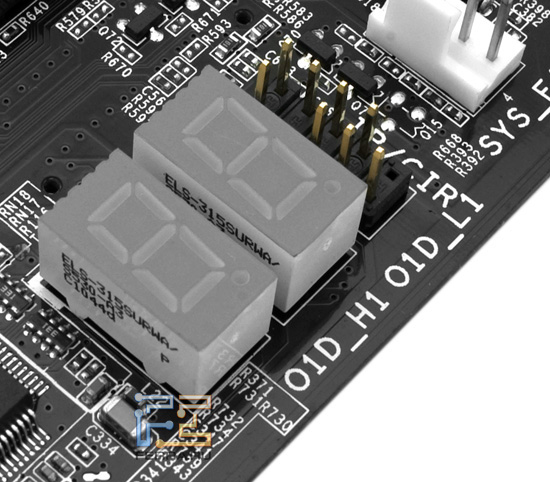

Отдельным моментом хочется отметить наличие POST-контроллера, тот, что выводит на светодиодное табло различные коды ошибок, расшифровку которых не возбраняется посмотреть в инструкции по эксплуатации. Достаточно удобная и полезная возможность. Стоит отметить, что во времена Epox 8RDA+ и процессоров AMD Socket A, POST-индикаторы были достоянием дорогостоящих продуктов, в наше же время POST-контроллер становится стандартом для среднестатистической материнской платы, что не может не радовать.

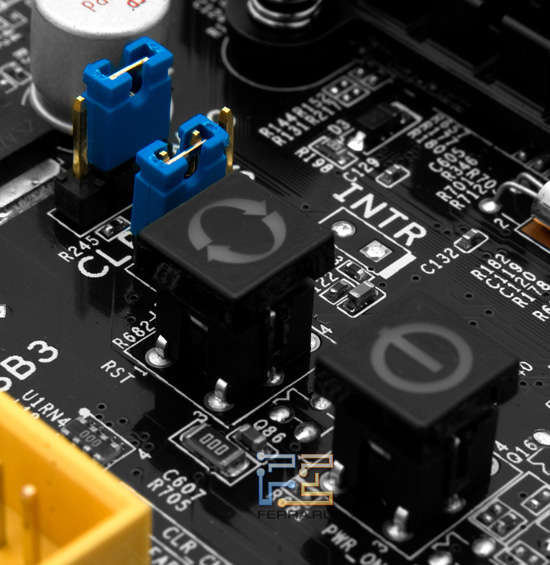

Компания Foxconn, помимо POST-контроллера, оснастила плату кнопками включения/выключения системы и перезагрузки. Расположены эти кнопки в не очень удобном месте. В целом возникает такое чувство, что работа сделана средненько: POST распаян, Power и Reset неудобно, но тоже распаяны, а вот кнопку очистки CMOS не предусмотрели - сбрасовывать настройки BIOS Setup нам предлагают обычной перемычкой. Помимо POST-контроллера, P67A-S имеет точки для съема ключевых напряжений, что в теории, конечно, хорошо, а на практике, с такими возможностями по оверклокингу, просто-напросто бесполезно.
Порты, разъёмы и возможности
Набор слотов Foxconn P67A-S стандартный: два PCIe x16, три PCIe x1 и два PCI. Пара PCIEx16 позволяет устанавливать две видеокарты, при этом оба слота будут работать в режиме x8 каждый. Четыре слота DIMM способны уместить до 32 Гбайт памяти.
Также стоит отметить, что при установке графических адаптеров с массивным охлаждением, так называемых двухслотовых видеокарт, вы теряете как минимум два слота: один PCIEx1 и один PCI. Стоит отметить, что на сегодняшний день практически все современные геймерские видеокарты имеют массивные системы охлаждения.

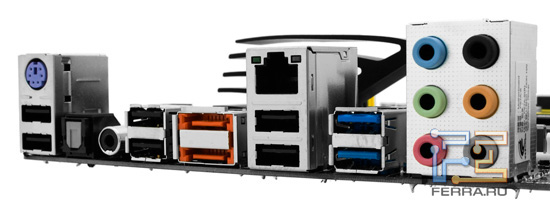

Набор портов и разъемов задней панели бюджетным назвать сложно. Излишеств нет, но функционал достойный: PS/2 порт, два USB 3.0, шесть USB 2.0, 2 порта eSATA300 (разъемы не комбинированные), разъем Ethernet, шесть звуковых разъемов Mini Jack, а также оптический и коаксиальный разъем S/PDIF.
Возможности набора логики, на базе которого построена материнская плата Foxconn P67A-S описывать нет смысла, об этом мы уже рассказывали неоднократно. О чем стоит поговорить, так это о дополнительных чипах, благодаря которым реализована доля функционала платы. Начнем с гигабитной сети, которая представлена посредством микросхемы Realtek RTL8111E. Данный чип работает по шине PCIEx1.
Чипы системной платы Foxconn P67A-S

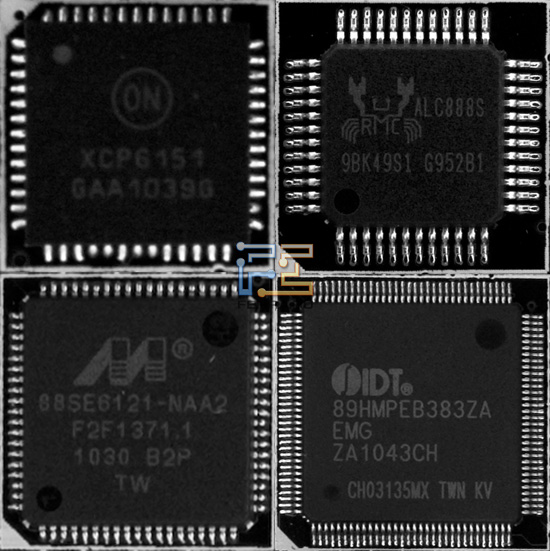

Звуковой контроллер Realtek ALC888S является 10-канальным (7.1+2) HDA-кодеком, и, помимо стандартных миниджек-разъемов, оснащен оптическим и коаксиальным выходами S/PDIF, которые выведены на заднюю панель платы.
Чипсет Intel P67 не поддерживает IDE и PCI устройства, поэтому производитель реализовал эту возможность силами сторонних чипов. Так, контроллер PCI реализован посредством моста PCIe-PCI IDT 89HPEB383, в свое время поддерживает до 4-х устройств PCI, а IDE - благодаря микросхеме Marvell 88SE6121. О ней стоит сказать несколько слов отдельно. Помимо IDE контроллера с поддержкой 2 устройств ATA133, изделие Marvell поддерживает 2 SATA300 канала, оба были выведены инженерами Foxconn на заднюю панель платы. Разъем IDE на современно материнской плате - в некотором роде неожиданность. Для кого-то приятная.
Выше мы упоминали о том, что системная плата Foxconn P67A-S позволяет подключить два USB 3.0 устройства - за данную возможность отвечает отдельный контроллер NEC µPD720200, который подключен по шине PCIEx1. В нижнем левом углу платы можно найти разъемы для подключения дополнительных планок USB, а вот разъемов USB 3.0 нет, и, соответственно, нет возможности вывести их на переднюю панель - значимый недостаток.
BIOS и настройки платы
На плате присутствует перемычка очистки CMOS.

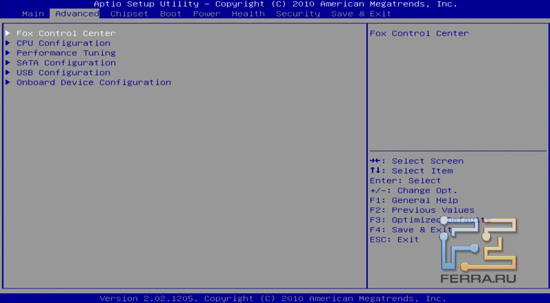

BIOS Setup материнской платы Foxconn P67A-S
BIOS Setup материнской платы Foxconn P67A-S
BIOS платы основан на коде AMIBIOS. В целом, количество настроек можно наречь очень скудным. Интерфейс стандартен, все настройки, касающиеся оверклокинга, разбросаны по разделам, что, мягко говоря, неудобно.
Мы не будем рассматривать стандартные разделы, такие как Advanced Bios Features, а пройдемся по интересным полезным настройкам BIOS рассматриваемой платы.
Настроек конфигурирования подсистемы памяти мало: CAS Latency, RAS/CAS Delay, Row Precharge time и RAS Active Time.

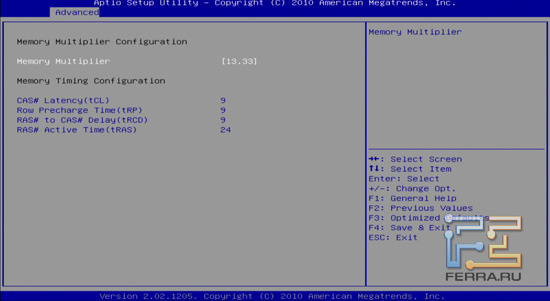

Тайминги памяти в BIOS Setup Foxconn P67A-S
BIOS позволяет изменить частоту шины процессора. Помимо этого, есть возможность изменять множитель процессора , а также личные множители для ядер в режиме Turbo Boost.
Напряжение и множитель процессора в BIOS Setup Foxconn P67A-S
Настройки напряжения на процессоре сосредоточены в подразделе CPU Performance Tuning раздела Performance Tuning.
Напряжение на модулях памяти можно менять, но диапозон очень скудный, и из скриншота хорошо видно что низковольтные модули памяти P67A-S не поддерживаются по очевидной причине: раздел Fox Control Center позволяет только повышать напряжения, но не понижать.
Температуры процессора и системы в BIOS Setup Foxconn P67A-S

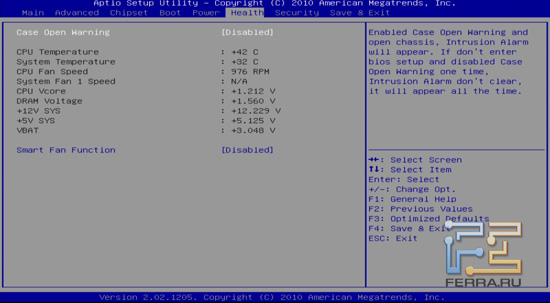

В разделе Health можно посмотреть температуры процессора и системы, напряжение на процессоре, памяти и батарее, а также скорости вращения вентиляторов.
Напряжение на модулях памяти в BIOS Setup Foxconn P67A-S
Ко всему, хочется упомянуть мелкую, но приятную возможность - настройки горячей клавиши для выбора загрузочного устройства.
Тестирование
Материнская плата Foxconn P67A-S тестировалась в двух режимах - штатном и разогнанном, с применением полностью разблокированного процессора Intel Core i5-2500K и двух планок оперативной памяти Transcend aXeRam DDR3-2000 по 2 Гбайт каждая. На плате Foxconn P67A-S процессор Intel Core i5-2500K разгонялся при помощи множителя, который удалось поднять до 43-х единиц, против стандартных 33-х.

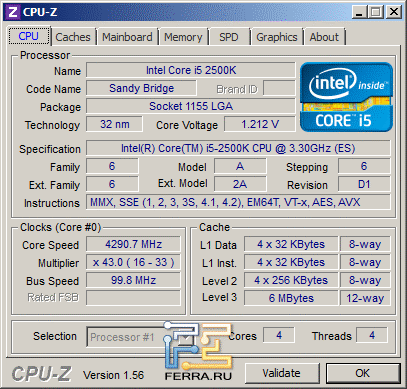

Информация о процессоре

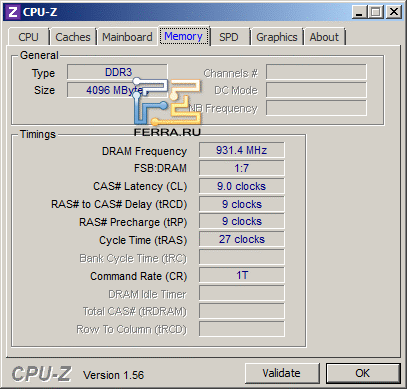

Информация о памяти
Другие комплектующие, используемые в тестовом стенде: видеокарта MSI N470 GTX, жесткий диск SSD Intel X25-M G2 160GB и блок питания Xilence XQ1200.
На тестовом ПК была установлена операционная система Windows 7 x64, каждый тест прогонялся по пять раз подряд, после чего принимался усредненный результат, который представлен вашему вниманию ниже.

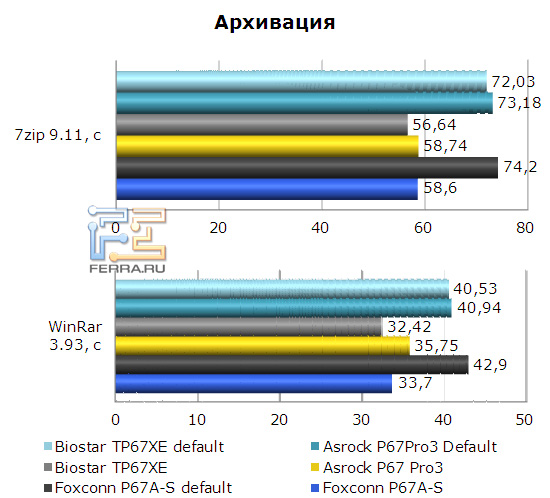

В тестах архивации Foxconn P67A-S демонстрирует хорошие результаты, особенно во внештатном режиме работы системы.

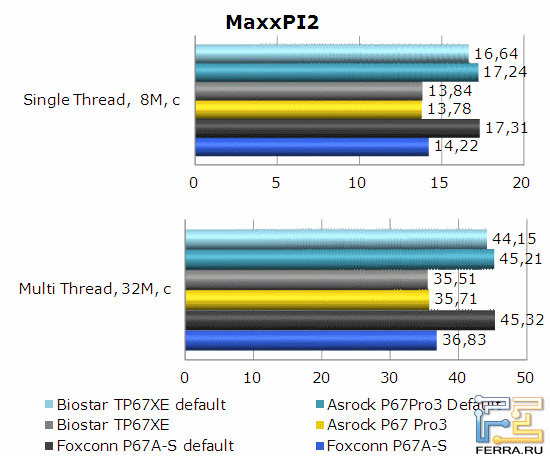

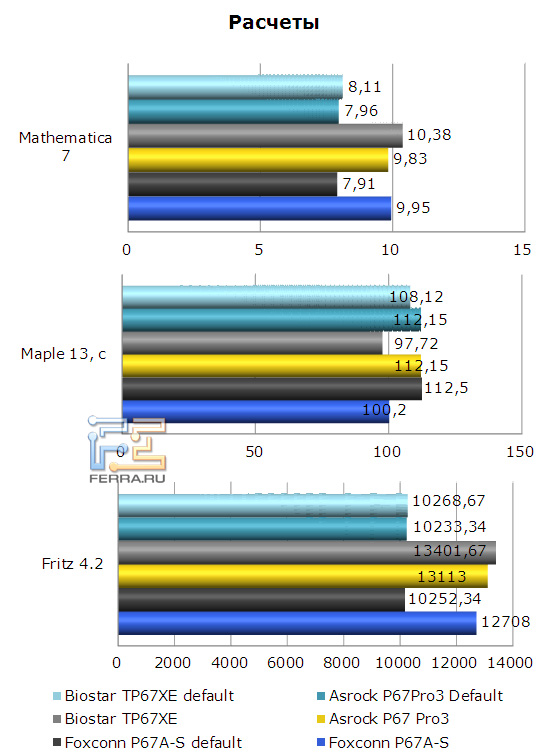

Разница в синтетическом тесте минимальна - все частники тестирования демонстрируют практически равный результат. Однако Biostar несколько опережает других участников тестирования.
Рендеринг опять же демонстрирует паритет между участниками тестирования: результаты несколько разнится, но разница крайне незначительна. Foxconn P67A-S несколько отстает от изделий Biostar и ASRock.

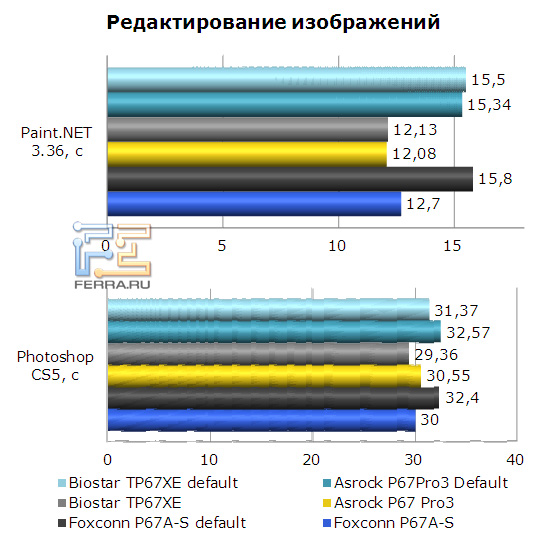

В тестах на редактирование изображения мы наблюдаем ту же картину, что и раньше- результаты расходятся, но крайне незначительно. Выигрыш от разгона минимален, в отличие от математических тестов, где прыть производительности процессора весьма критична и мы видим серьезный выигрыш у систем с оверклокингом.

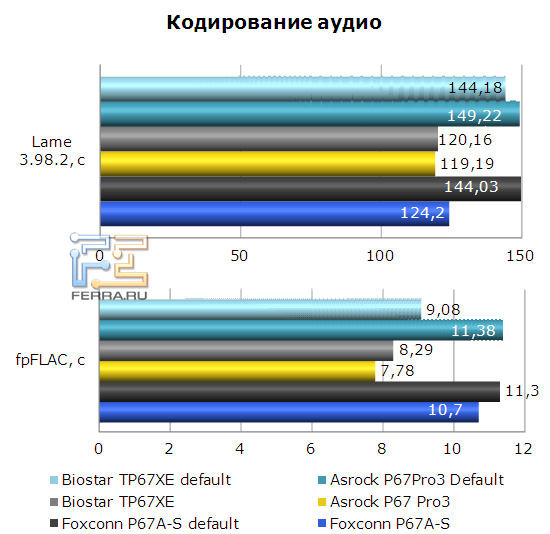

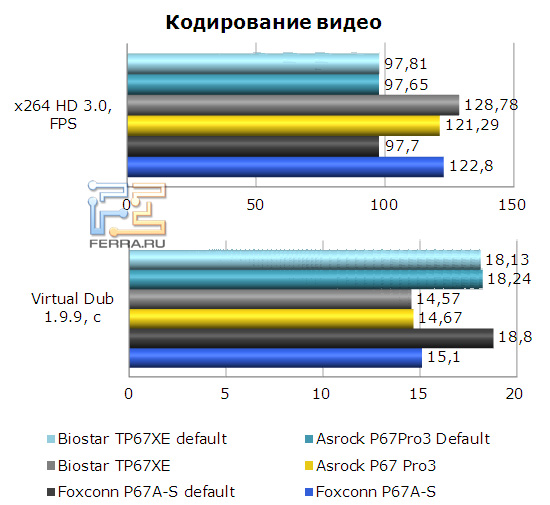

Тесты на кодирование аудио и видео очень критичны к быстродействию процессора. Материнская плата Foxconn P67A-S в разгонном режиме демонстрирует хорошие результаты в ряде тестов.

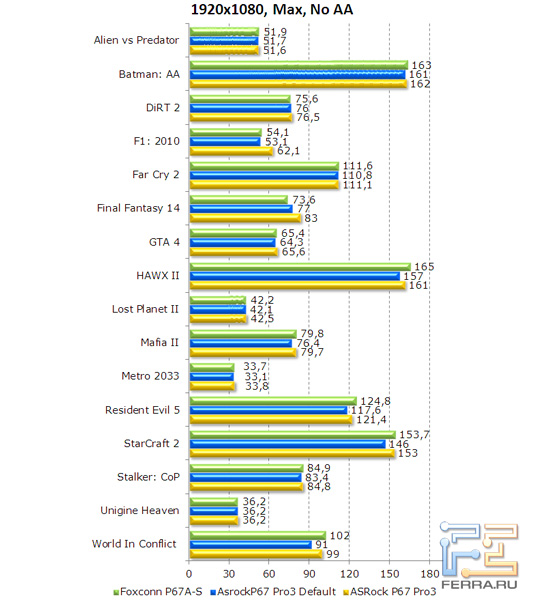

В игровых тестах ничего принципиального нового нет. Все платы выдали практически одинаковые результаты, и тем не менее результаты демонстрируют следующую картину: в большинстве компьютерных игр Foxconn P67A-S опережает своих оппонентов.
Выводы
Foxconn P67A-S - самая обычная материнская плата на Intel P67, с хорошим набором дополнительных контроллеров, и откровенно, слабыми возможностями для разгона процессора . Foxconn P67A-S - это не выбор компьютерного энтузиаста, это продукт для домашних потребителей, которые не нуждаются в излишествах, и предпочитают оверклокингу штатный режим работы оборудования.
По материалам: http://ferra.ru/ru/system/review/Foxconn-P67A-S-motherboard/
Опубликовано: 02 июня 2011
