Быстрее, выше, сильнее: обзор Gigabyte P55A-UD7


Проверьте Ваш сайт и получите сразу три вида контекстной рекламы: активную, SEO и баннерную. Реклама настраивается под Ваш сайт. Регистрация не требуется!
Сайт:

mini88
Бум экстремальных продуктов для энтузиастов набирает силу: вслед за богато оснащенными продуктами ASUS серии Republic Of Gamers, сверхдорогие и сверхнавороченные системные платы предложила MSI, а ныне и Gigabyte. Последняя модель компании - Gigabyte P55A-UD7. Эта плата не является рекордсменом по стоимости, но может предложить богатые возможности для самого требовательного пользователя, включая новейшие интерфейсы.

Технические характеристики

Процессор

  • Socket LGA1156

  • Поддерживаемые процессоры: Intel Core i7, Intel Core i5/i3, Pentium G

  • Поддержка технологии Intel Turbo Boost

Чипсет

  • Intel P55 Express

Системная шина

  • DMI

  • 133 МГц Base Clock

  • 2500 GT/s

Память

  • 4 x DIMM DDR3

  • до 16 Гб

  • 2133/2000/1600/1333/1066 МГц

Слоты расширения

  • 4 x PCI Express 2.0 x16

  • 1 x PCI Express x1

  • 2 x PCI

Хранение данных

  • 8 x SATA II 3Gb/s

  • 2 x SATA III 6 Gb/s

  • RAID 0, 1, 5, 10

  • 2 x eSATA II 3Gb/s

Сеть

  • 2 x RJ45

  • 1 Gb/s Controllers

Звук

  • Realtek ALC889

  • 8-канальный HD-Audio

  • Coaxial S/PDIF Out

FireWire

  • TI TSB43AB23

  • 3 x IEEE1394a порта

USB

  • 12 x USB 2.0 портов

  • 2 x USB 3.0 порта

Особенности

  • Отсутствие LPT

  • Power Saving (Dynamic Energy Saver 2)

  • ATI CrossFireX 16x+16x/16x+8x+8x/8x+8x+8x+8x

  • SLI 16x+16x/16x+8x+8x/8x+8x+8x+8x

  • Функции разгона

  • Поддержка Dolby Home Theater

  • Подключение до 14 накопителей

  • Чип nForce 200

  • Индикатор POST-кодов

  • 24-фазный преобразователь питания процессора

  • Ultra Durable 3

  • Концепция 333 – USB 3.0, SATA3, USB Power 3x

Разъемы задней панели

  • 1 x PS/2 клавиатура/мышь

  • 1 x 6-pin IEEE1394a

  • 1 x 4-pin IEEE1394a

  • 2 x LAN (RJ45)

  • 8 x USB 2.0/1.1

  • 2 x USB 3.0

  • 2 x eSATA

  • 1 x S/PDIF Optical Out

  • 1 x S/PDIF Coaxial Out

  • 6 x звуковые выходы Mini-Jack

Внутренние коннекторы

  • 2 x USB 2.0/1.1 (4 порта)

  • 1 x IDE header

  • 1 x COM header

  • 10 x SATA

  • 1 x CPU Fan разъем

  • 5 x Sys Fan разъемы

  • 1 x Front Panel Audio header

  • 1 x S/PDIF Out header

  • 1 x 24-pin ATX Power

  • 1 x 8-pin ATX 12V Power

  • 1 x IEEE1394 Panel header

BIOS

  • Award BIOS

  • PnP, DMI 2.0, SM BIOS 2.5, ACPI 2.0a

Форм-фактор

  • ATX

  • 305 x 244 мм

Упаковка продукта достойна внимания, причем как по габаритам (38 х 32 х 15 см), так и по качеству. Коробка имеет откидной клапан.

001

002

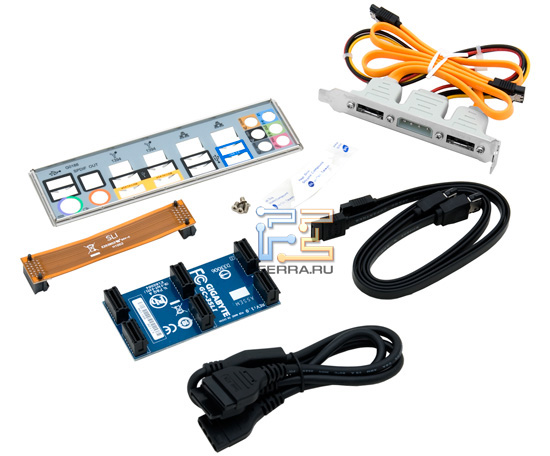

Уложенный внутри комплект поражает воображение:

  • Системная плата Gigabyte P55A-UD7

  • Дополнительный радиатор системы охлаждения

  • Пакет с термопастой

  • Винты крепления радиатора

  • Мостик 3-Way SLI

  • Мостик SLI (для двух карт)

  • Четыре кабеля SATA

  • Шлейф IDE

  • Заглушка на заднюю панель корпуса

  • Планка с двумя eSATA-портами и выходом питания

  • Два кабеля eSATA-SATA

  • Кабель питания для двух SATA HDD

  • Многостраничная инструкция

  • Инструкция Smart 6

  • Инструкция по быстрой установке

  • Диск с драйверами и ПО

  • Наклейка с логотипом Gigabyte

  • Наклейка Dolby Home Theater

003

004

Дизайн

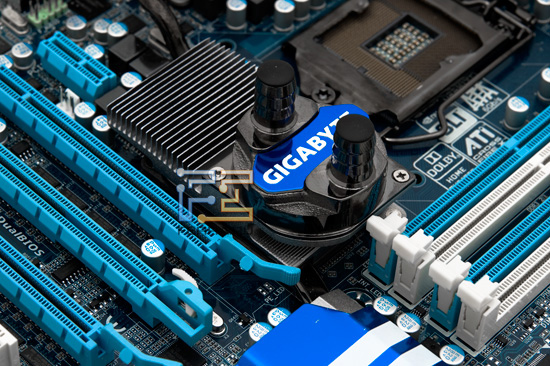

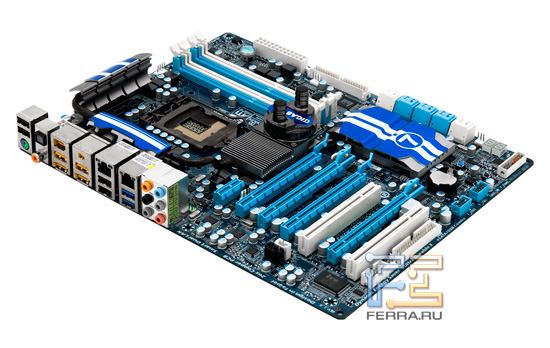

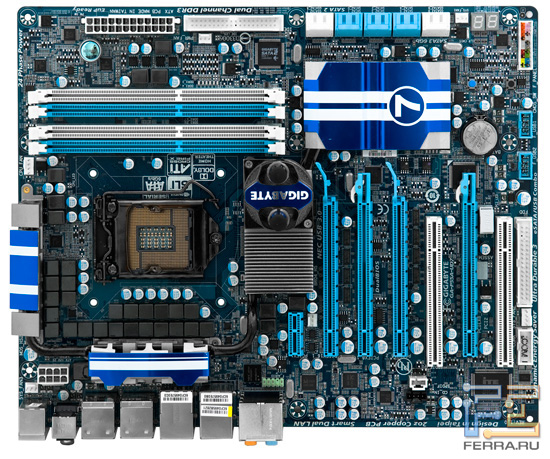

Gigabyte P55A-UD7 относится к типу Full-ATX плат и имеет стандартные габариты, однако конструкторам удалось поместить в эти габариты очень многое. Обращает на себя внимание массивная система охлаждения из четырех радиаторов, которые соединены тепловыми трубками. Радиатор посередине может быть соединен с системой жидкостного охлаждения, чтобы эффективно отводить тепло от всей системы.

005

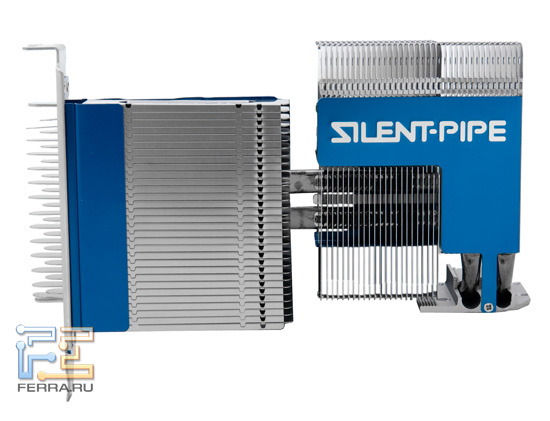

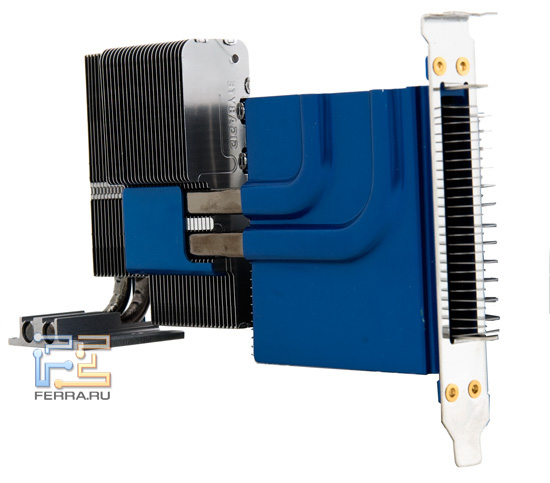

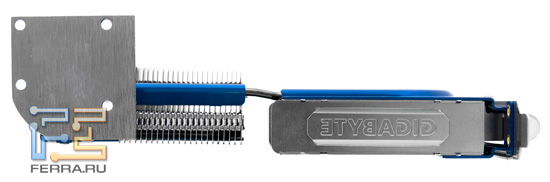

Однако водоблок разрешается снять (!) и прикрепить вместо него входящий в комплект массивный радиатор, смазав перед этим прилегающие поверхности тонким слоем термопасты – это в том частом случае, когда у вас воздушная система охлаждения.


006

007

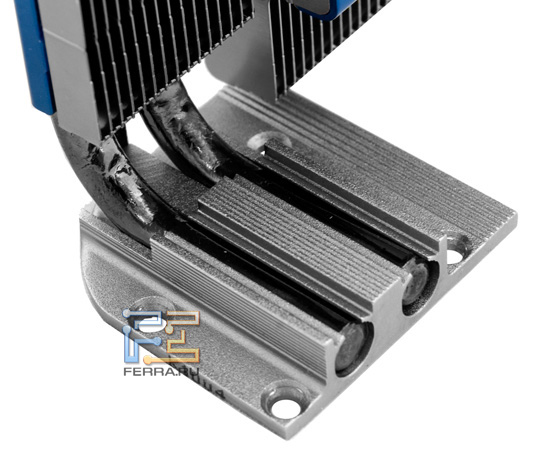

Эффективность радиатора позволяет надеяться на высокие параметры воздушного охлаждения системы, ведь в итоге получается разветвленная система теплообмена с воздухом, способная работать при любом направлении движения воздуха внутри корпуса.

008

009

Интересное решение, не в первый раз встречается у Gigabyte.

010

Вторым обращающим на себя внимание пунктом можно назвать 24-фазную систему питания центрального процессора. Вообще похоже, что крупные игроки рынка соревнуются в том, кто больше фаз модуля питания процессора сделает. Игра похожа на маркетинг, хотя свои плоды все же приносит в виде больше стабильного питания разогнанного процессора – два дросселя лучше одного, а три лучше двух. Расположение элементов на плате от таких опытов ничуть не пострадало, хотя из-за обилия электронных компонентов буквально яблоку негде упасть. Все разъемы на своих местах: процессорный хоть и окружен радиаторами, но обладает достаточным пространством для установки массивных кулеров, или более того стакана для жидкого азота. Основной разъем питания расположен у правого верхнего края, где ему самое место, а дополнительный 8-контактный разъем питания процессора пристроился у левого верхнего края. Слоты памяти на своем законном месте, никаких проблем с блокировкой слотов нет.

011

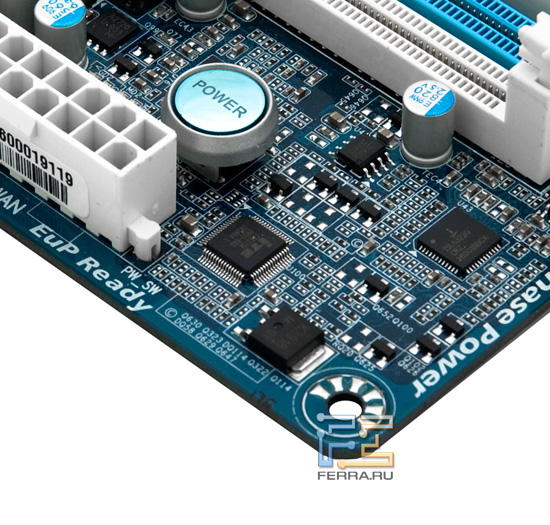

Разъемов для вентиляторов целых шесть: два 4-контактных и четыре 3-контактных. Предусмотрен даже индикатор POST-кодов, а также в наличии крупная кнопка включения системы рядом с основным разъемом питания, и кнопки перезагрузки и сброса CMOS.

012

Не оставлен без внимания порт Floppy, рядом с которым приютился внутренний разъем COM-порта. А вот про LPT стали забывать даже конструкторы Gigabyte, а ведь до сих пор компания была лояльна к данному интерфейсу.

Порты и слоты

Богатое оснащение продукта коснулось возможностей расширения – они поистине широки. Начнем со слотов расширения.

На первый взгляд, плата оснащена четырьмя привычными слотами PCI Express 2.0 x16, одним слотом PCI Express 2.0 x1 и двумя слотами PCI. Но если вспомнить, что процессор поддерживает лишь 16 линий, а с учетом моста чипсета – 20 линий, то как же стало возможным оснастить плату четырьмя слотами?

Секрет кроется в связке микросхемы nVidia nForce 200 и контроллера PLX PEX8608. Благодаря nForce 200, плата может работать в режимах CrossFire и 3-Way SLI в конфигурациях: x16+x16+0+0, x16+x8+x8+0, x8+x8+x8+x8, а четыре линии от моста P55 распределяются контроллером от PLX для подключения встроенной периферии: контроллера USB 3.0, дополнительные порты SATA.

Кстати, дисковая подсистема поддерживает до 14 накопителей: шесть портов SATA II поддерживаются чипсетом Intel P55 со всеми возможностями Matrix Storage, ещё два порта SATA II реализованы благодаря контроллеру JMicron JMB363, скрывающемуся под именем Gigabyte SATA2. Два внешних порта eSATA стали возможными благодаря чипу JMicron JMB362, а вот самой современной фишкой продукта можно считать два порта SATA3-6 Гбит/с, которые обеспечены контроллером Marvell 9128. Не забыт и один порт IDE.

013

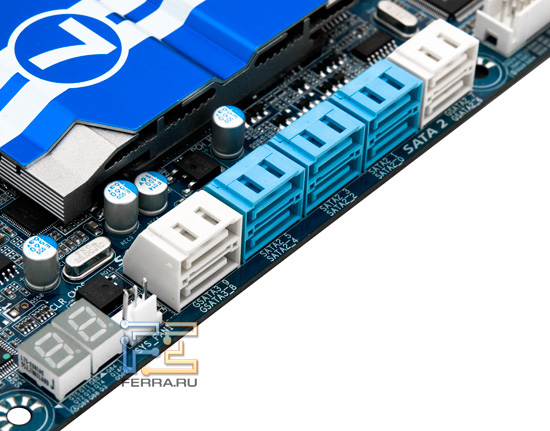

Все разъемы SATA расположены параллельно плоскости платы, поэтому даже набор длинных видеокарт не помешает подключить все накопители.

Набор разъемов USB без малого соответствует возможностям чипсета – двенадцать из четырнадцати стандартных портов USB 2.0, восемь из которых размещены на задней панели платы, еще четыре можно подключить при помощи планок. Помимо того, производитель не поскупился на два дополнительных порта USB 3.0, которые выделены синим цветом и обеспечивают более высокие показатели по питанию подключенных устройств – ток до 2.7 А (при стандартных для USB 3.0 900 мА). Наконец, в арсенале платы присутствует другой вид последовательной шины – FireWire. Три порта IEEE1394 обеспечиваются контроллером Texas Instruments TSB43AB23.

014

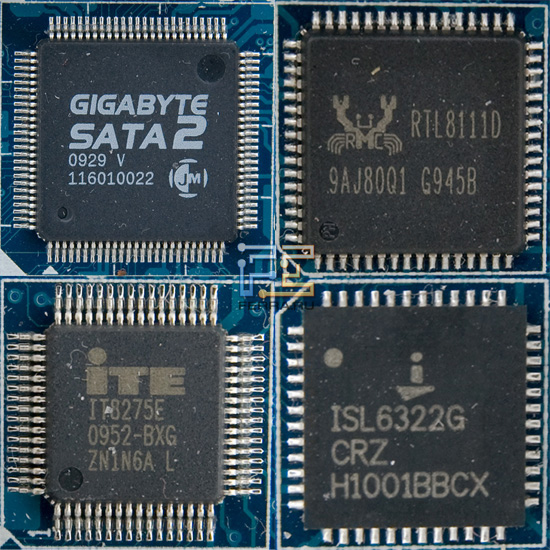

Также продукт может похвастать двумя сетевыми интерфейсами благодаря двум контроллерам Realtek RTL8111D. Встроенный звук восьмиканальный, с поддержкой Dolby Home Theater, кодеком является популярный Realtek ALC889.

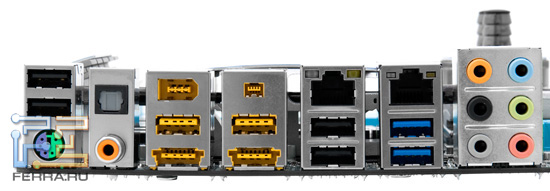

Задняя панель платы богата разъемами и портами: универсальный порт PS/2 для клавиатуры и мыши, восемь портов USB 2.0, два порта eSATA (совмещены с USB 2.0), один оптический выход S/PDIF и один коаксиальный S/PDIF, два разъема IEEE1394 (один 6-контактный, второй – 4-контактный), два разъема RJ45 встроенного сетевого интерфейса, два порта USB 3.0 и набор аудио-разъемов восьмиканального звука.

015

BIOS и разгон

BIOS продукта Gigabyte традиционно основан на микрокоде Award. Меню крайне функционально, причем количество тонких настроек скрыта до нажатия Ctrl+F1, что тоже является обычным для Gigabyte, как и две микросхемы EEPROM для хранения прошивки.

016

017

Структура меню Setup также привычна для тех, кто уже работал с BIOS от Award. Меню поделено на страницы:

  • MB Intelligent Tweaker – настройки разгона и системы

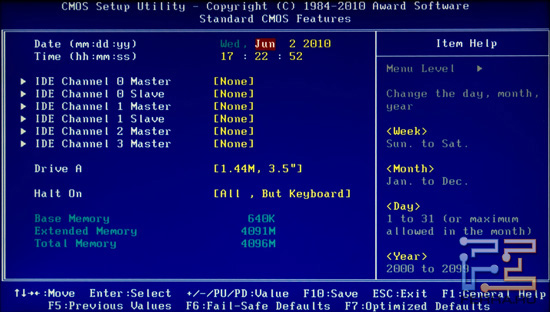

  • Standard CMOS Features – настройки часов и информация о накопителях IDE

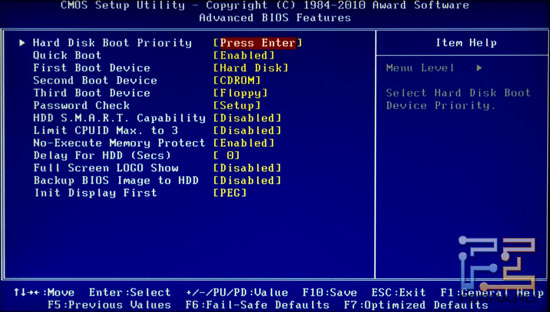

  • Advanced BIOS Features – настройка загрузочных устройств

  • Integrated Peripherals – управление встроенными устройствами

  • Power Management Setup – управление питанием ACPI

  • PC Health Status – мониторинг системных параметров

018

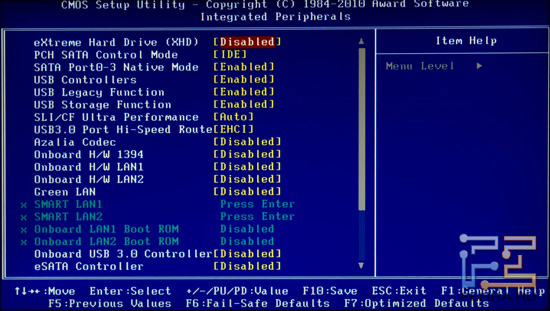

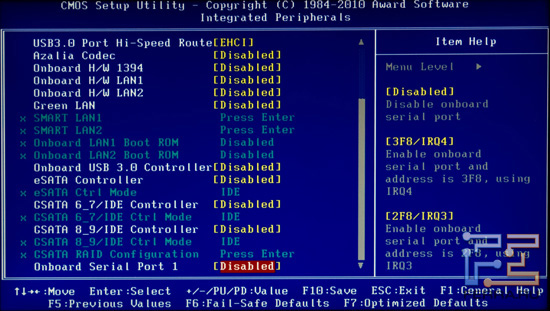

Настройка функций встроенных контроллеров впечатляет – можно включить или отключить любой из них, охватывая встроенный звук, USB 3.0, все дополнительные порты SATA, для которых позволительно также сконфигурировать RAID-массивы.

019

020

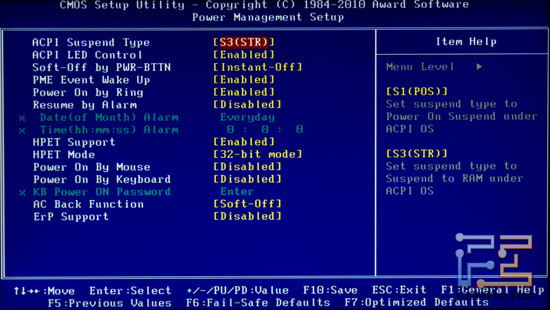

Настройки электропитания стандартны.

021

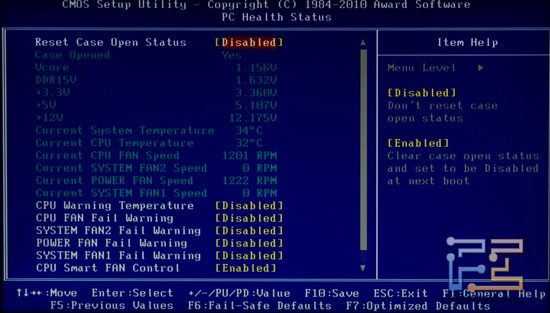

Системный мониторинг включает показания двух температур, оборотов четырех вентиляторов из шести и контроль пяти основных напряжений.

022

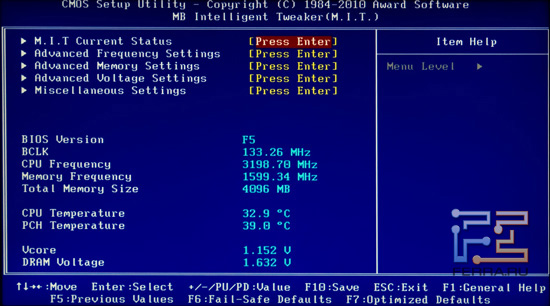

Настройки разгона сосредоточены на одной страницы, что в принципе закономерно и удобно. MB Intelligent Tweaker – так у Gigabyte называется раздел управления частотами, напряжениями и настройками системы – позволяет шибко тонко управлять системой.

023

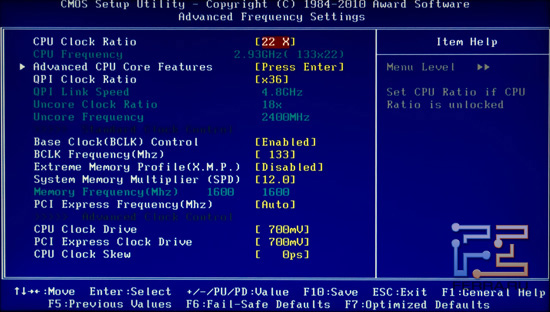

Настройки позволяют точно выставить значения базовой частоты процессора, множителей процессора, Uncore и шины QPI, частоты шины PCI Express. Здесь же можно установить частотную формулу оперативной памяти, изменив соответствующий множитель.

024

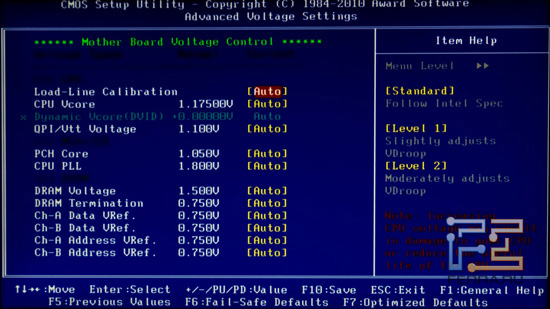

Очень богаты настройки напряжений: памяти, процессора, Uncore и контроллера памяти, моста чипсета и модулей памяти.

025

Для памяти доступна поддержка XMP (eXtreme Memory Profile), что делает доступной поддержку оверклокерских модулей в автоматическом режиме (напомним, SPD обеспечивает только установки параметров по стандарту – DDR 800/1066/1333 МГц).

026

Набор управляемых задержек так же широк, как и остальные настройки, что делает плату поистине моделью для энтузиастов. Настроить можно практически все тайминги, начиная от основных и заканчивая второстепенными.

027

Тут же, в подменю Advanced CPU Core Features, можно выставить тонкие параметры энергосбережения процессора.

028

А также активировать или деактивировать функцию виртуализации.

029

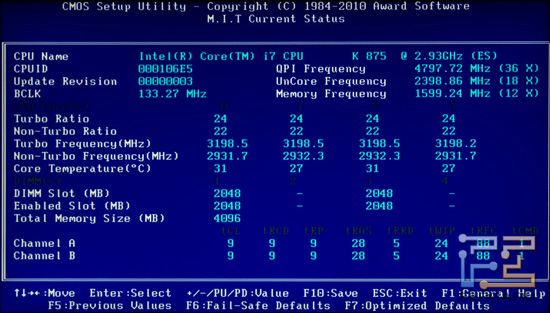

Предусмотрено подробное окно с установленными параметрами системы, что позволяет не загружать систему, чтобы узнать реальные установленные настройки.

030

Благодаря такому богатству настроек, мы смогли разогнать наш процессор до 200 МГц по шине, что можно назвать отличным результатом, хотя процессор и не что ни на есть горячий.

Тестирование

Тестирование проводилось в сравнении с не менее интересной (а может, и более) платой на форуме
