Новое поколение: обзор системных плат Biostar для Intel Sandy Bridge


Проверьте Ваш сайт и получите сразу три вида контекстной рекламы: активную, SEO и баннерную. Реклама настраивается под Ваш сайт. Регистрация не требуется!
Сайт:

Biostar
Материнские платы Biostar TP67XE и TH67XE относятся к топовой серии T-Force от Biostar и позиционируются как продукты для экономных энтузиастов, предоставляя богатую функциональность, высокую производительность и стильный внешний вид.

Характеристики

Biostar TP67XE

Процессор

  • Socket LGA1155
  • Поддерживаемые процессоры: Intel Sandy Bridge Core i7/i5/i3
  • Поддержка технологии Intel Turbo Boost

Чипсет

Intel P67 Express

Память

  • 4 x DIMM DDR3/Low Voltage DDR3, до 32 ГБ
  • 2133/1600/1333/1066 МГц

Слоты расширения

  • 2 x PCI Express 2.0 x16
  • 2 x PCI Express x1
  • 2 x PCI (Asmedia ASM1083)

Хранение данных

  • 4 x SATA II 3Gb/s
  • 2 x SATA III 6Gb/s
  • RAID 0, 1, 5, 10

Сеть

1 x RJ45 (1 Gb/s)

Звук

Realtek ALC892

USB

12 x USB 2.0 портов

2 x USB 3.0 порта

Особенности

  • Отсутствие LPT
  • Функции разгона
  • Кнопки включения и перезагрузки

Разъемы задней панели

  • 1 x PS/2 клавиатура
  • 1 x Optical S/PDIF цифровой выход
  • 1 x Coaxial S/PDIF цифровой выход
  • 1 x IEEE1394a
  • 1 x LAN (RJ45)
  • 6 x USB 2.0/1.1
  • 2 x USB 3.0
  • 8-канальный аудио вход/выход
  • 1 x eSATA

Внутренние коннекторы

  • 3 x USB 2.0/1.1 (6 портов)
  • 1 x CIR header
  • 1 x COM header
  • 6 x SATA
  • 1 x CPU Fan разъем
  • 2 x Sys Fan разъема
  • 1 x Front Panel Audio header
  • 1 x S/PDIF Out header
  • 1 x 24-pin ATX Power
  • 1 x 8-pin ATX 12V Power
  • 1 x IEEE1394 Panel header

BIOS

AMI BIOS

Форм-фактор

  • ATX
  • 305 x 244 мм

Biostar TH67XE

Процессор

  • Socket LGA1155
  • Поддерживаемые процессоры: Intel Sandy Bridge Core i7/i5/i3
  • Поддержка технологии Intel Turbo Boost

Чипсет

Intel H67 Express

Память

  • 4 x DIMM DDR3/Low Voltage DDR3, до 32 Гб
  • 2133/1600/1333/1066 МГц

Слоты расширения

  • 2 x PCI Express 2.0 x16 (x16 + x1)
  • 1 x PCI Express x1
  • 1 x PCI

Хранение данных

  • 4 x SATA II 3Gb/s
  • 2 x SATA III 6Gb/s
  • RAID 0, 1, 5, 10

Сеть

1 x RJ45 (1 Gb/s)

Звук

Realtek ALC892

Особенности

  • Отсутствие LPT
  • Кнопки включения и перезагрузки
  • Поддержка Intel Quick Sync

Разъемы задней панели

  • 1 x PS/2 клавиатура
  • 1 x DisplayPort
  • 1 x HDMI
  • 1 x DVI-I
  • 1 x VGA
  • 1 x Optical S/PDIF цифровой выход
  • 1 x eSATA
  • 1 x IEEE1394a
  • 1 x LAN (RJ45)
  • 4 x USB 2.0/1.1
  • 2 x USB 3.0
  • 8-канальный аудио вход/выход

Внутренние коннекторы

  • 3 x USB 2.0/1.1 (6 портов)
  • 1 x CIR header
  • 1 x COM header
  • 6 x SATA
  • 1 x CPU Fan разъем
  • 2 x Sys Fan разъема
  • 1 x Front Panel Audio header
  • 1 x S/PDIF Out header
  • 1 x 24-pin ATX Power
  • 1 x 8-pin ATX 12V Power
  • 1 x IEEE1394 Panel header

BIOS

AMI BIOS

Форм-фактор

  • Micro-ATX
  • 244 x 244 мм

Обе платы позиционируются производителем как платы высшего класса в линейке Biostar, что говорит о высокой оснащенности плат всевозможными функциями. Рассматриваемые нами платы относятся к серии Extreme Edition - экстремальному изданию.

Упаковка платы TP67XE

Упаковка платы TH67XE

На коробках указано и функциональное наполнение продуктов, стилизованное в виде изображения меню iPhone.

Функции платы TP67XE изображены в виде меню iPhone

Функции платы TH67XE кроме того размещены на дисплее известного телефона

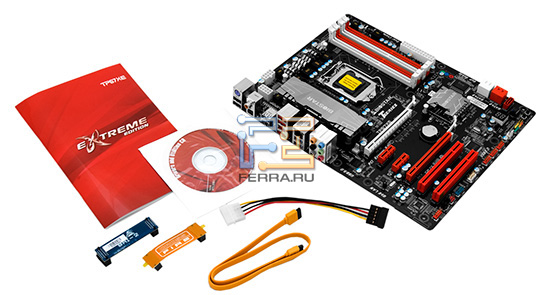

Комплектация плат различна. TP67XE содержит в коробке дополнительно к основному комплекту пару мостиков для построения SLI- и CrossFire-систем, а в остальном комплекты одинаковы: памятка по сборке и настройке, диск с ПО, шлейфы SATA и переходники питания для жестких дисков SATA.

Комплект Biostar TP67XE дополнен мостиками для объединения двух видеокарт

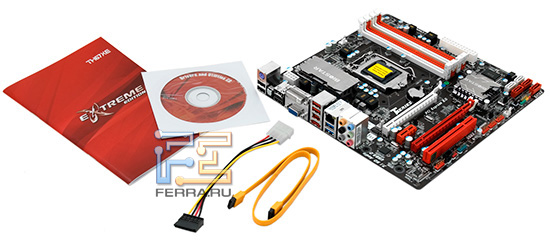

Комплект Biostar TH67XE обеспечивает минимальные возможности для сборки

Дизайн

Системная плата Biostar TP67XE позиционируется как основа для игрового компьютера, потому она оснащена не только поддержкой SLI и CrossFireX, но и чипсетом Intel P67 Express, тот, что лишен поддержки встроенного во все процессоры Sandy Bridge видеоядра. Дизайн обеих плат получился достаточно контрастным: проектировщики решили смешать красный, белый, серый и черный цвета в оформлении продуктов серии Extreme Edition. Полагаем, что им это удалось: продукты выглядят цельными и приятными. В остальном начинаются отличия. TP67XE имеет полноценные габариты ATX (305х244 мм), то есть поддерживает до шести карт расширения.

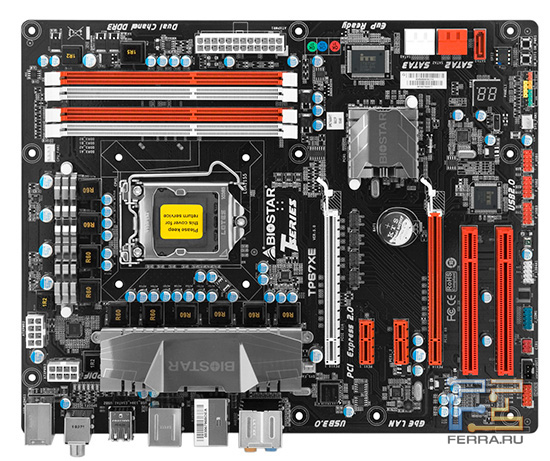

Внешний картина платы TP67XE

Компактная TH67XE выполнена в форм-факторе Micro-ATX и может разместить только четыре платы расширения. Этого совершенно довольно для сборки мультимедийной системы.

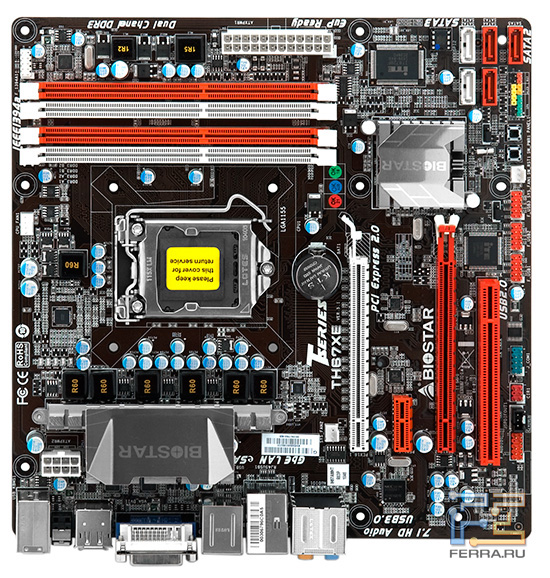

Внешний наружность платы TH67XE
Внешний обличье платы TH67XE

Разводка обеих плат удачна, что позволяет составлять на их основе компьютеры, не встречая особых проблем. Все разъемы на месте, а слоты расположены грамотно. Порадовало и то, что видеокарты в обоих случаях не заблокируют защелки слотов оперативной памяти. Интересным выглядит размещение на Biostar TP67XE безотлагательно двух 8-контактных разъемов питания ATX, что позволяет снабдить питанием самые мощные компоненты на плате. Нечастое решение, только понадобится нарыть подобающий блок питания с поддержкой двух таких разъемов. Процессорный разъем расположен на практике идеально, охват окружающих его радиаторов невелик, так что большинство систем охлаждения встанут без проблем.

Размещение компонентов на плате TP67XE

Размещение компонентов на плате TH67XE

Самой громадный функциональностью может похвастать модель TP67XE. Совершенный комплект слотов на борту платы делает её наиболее расширяемой системой. К тому же производитель не забыл реализовать поддержку конфигураций с двумя видеокартами, которые поддерживаются чипсетом, но не реализуются на многих бюджетных продуктах именитых производителей. Вследствие этого на плате предусмотрены два слота PCI Express x16, причем, когда оба слота заняты, они работают как x8+x8, так как процессорный контроллер PCI Express наделен всего 16 линиями, которые разделяются между устройствами. В дополнение присутствуют два слота PCI-E x1 и два слота PCI. Плата TH67XE также оснащена двумя слотами PCI Express x16 (работающими как x16 плюс x1), одним PCI Express x1 и одним PCI.

Дисковая подсистема обеих плат предусматривает поддержку двух каналов SATA 6 Гбит/с, которые встроены в чипсет, а также четырех каналов SATA II. Единственный из них выведен на заднюю панель в виде разъема eSATA, оттого вовнутрь корпуса разрешено определить только пять накопителей, не прибегая к использованию сторонних контроллеров. Разъемы SATA для удобства выделены цветом: белым – разъемы последней ревизии, красным – разъемы SATA II. У платы TP67XE четыре порта к тому же ориентированы параллельно поверхности платы, что делает больше удобным подключение кабелей при использовании длинной видеокарты.

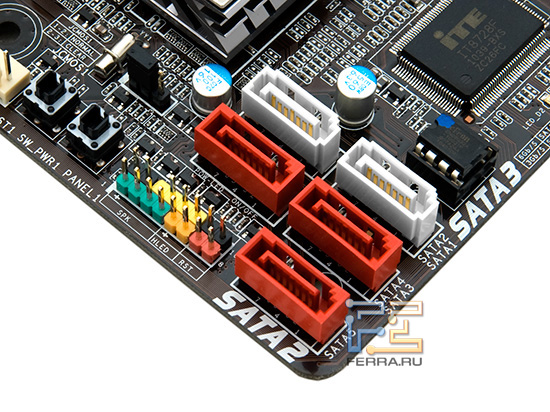

Разъемы SATA у Biostar TP67XE повернуты на 90 градусов

Набор разъемов SATA позволяет подключить только пять накопителей внутри корпуса

Дополнительные (и устаревшие) разъемы ушли в прошлое. Так, на поверхности плат вы не найдете портов IDE и Floppy; также вы не найдете привычного разъема для подключения провода от оптического привода CD_IN, который раньше не возбраняется было задействовать для подключения встроенного ТВ-тюнера. При всем при том производитель посчитал нужным покинуть внутренний коннектор COM порта, так что если найдете нужную планку, то сможете приобрести порт RS-232. Воспрещено не пометить и существование у обеих плат кнопок включения и перезагрузки системы, которым, однако, стоило бы прикрепить завершенные шляпки с надписями. Помимо того, TP67XE может похвастать индикатором POST-кодов, который поможет обусловить причину неудавшегося разгона или поможет диагностировать неисправность.

Сетевые порты у обеих плат реализованы при помощи гигабитных чипов Realtek RTL8111E. Звуковая составляющая построена на основе восьмиканального чипа Realtek ALC892, который является свежим и оптимизированным для Windows 7 решением, обладающим высоким соотношением сигнал-шум. Проще говоря, свойство звука ALC892 оказывается на уровне недорогих звуковых карт.

Кроме того, обе платы оснащены двумя портами USB 3.0, выведенными на заднюю панель. Интерфейс реализован с использованием контроллера NEC D720200F1. Также оставлены 12 портов USB 2.0 у платы TP67XE и 10 портов у платы TH67XE. При помощи контроллера VIA VT6315N удалось реализовать по два порта FireWire у каждой платы. В результате один порт присутствует на задней панели, и один разъем разрешается вывести при помощи планки.

Задние панели плат различны, чего и следовало ожидать: продукты довольно разные. У TP67XE вы найдете шесть портов USB 2.0, два порта USB 3.0 (синего цвета), один порт eSATA, один порт FireWire (6-контактный), разъем PS/2 для клавиатуры, сетевой порт RJ-45, электрический и оптический выходы S/PDIF, а также набор из шести разъемов ввода-вывода звука.

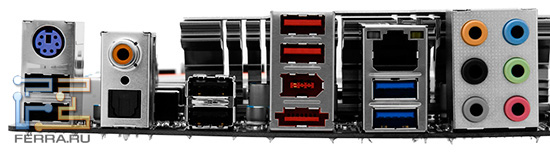

Набор интерфейсов на задней панели платы TP67XE

У платы TH67XE набор иной. В этом месте вы обнаружите только четыре порта USB 2.0, два порта USB 3.0, порт eSATA, порт FireWire (6-контактный), сетевой разъем RJ-45, оптический выход S/PDIF, разъем PS/2 для клавиатуры, видеовыходы HDMI, DisplayPort, DVI-I (Dual-Link) и VGA, а также набор разъемов ввода-вывода звука.

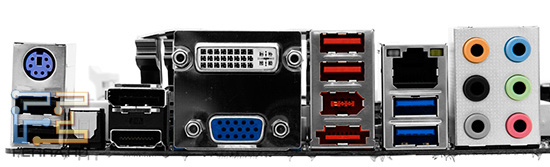

Интерфейсы задней панели платы Biostar TH67XE

Программная часть

Микропрограмма BIOS основана на микрокоде AMI у обеих плат. Это именитый BIOS, который употребляется на большинстве плат различных производителей. BIOS платы указан как Aptio Setup, и все-таки интерфейс оставлен на уровне привычного BIOS, хотя позволение шрифтов экранного меню увеличено. Настроек чуть-чуть и все они собраны в подменю. Основное подменю – настройка часов и основная инфа о системе.

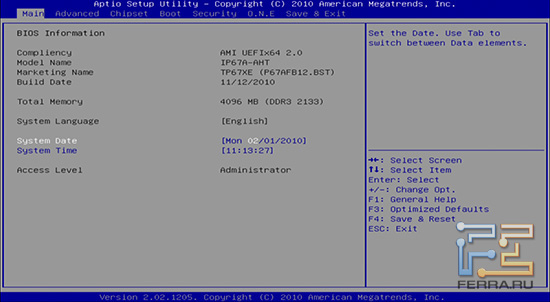

EFI BIOS платы TP67XE похож на древний BIOS
EFI BIOS платы TP67XE похож на пожилой BIOS

Подменю Advanced скрывает настройки системы, такие, как установки режимов шины PCI, USB-контроллера, SATA-интерфейсов.

Пункт Advanced аналогичен Advanced BIOS Features
Пункт Advanced аналогичен Advanced BIOS Features

Подменю Chipset отвечает за настройки северного и южного мостов. Начальный встроен в процессор и его настройки заключают в себе установки шины PCIe, встроенной графики и технологии виртуализации.

Пункт Chipset собрал настройки системной логики
Пункт Chipset собрал настройки системной логики

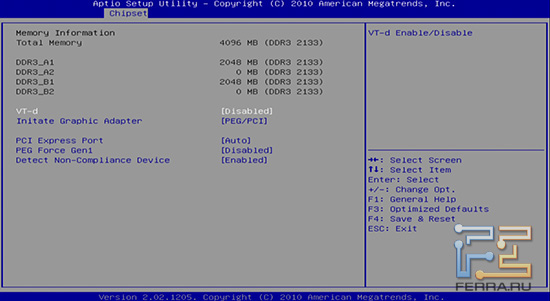

В настройках северного моста кот наплакал опций
В настройках северного моста мало опций

Параметры южного моста открывают настройки встроенных в PCH устройств.

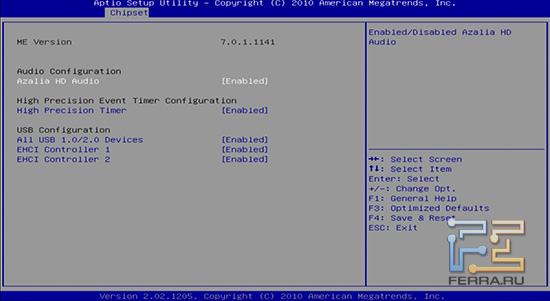

На южном мосту сосредоточены контроллеры звука и USB, которые нетрудно сконфигурировать
На южном мосту сосредоточены контроллеры звука и USB, которые без труда сконфигурировать

Встроенные устройства также позволительно активировать здесь.

Настройка встроенных устройств также помещена в подменю Chipset
Настройка встроенных устройств тоже помещена в подменю Chipset

Подменю Boot призвано настроить функции очередности загрузки системы с дисков. Тут же можно переключить дополнительные опции загрузки, например, отключить показ лого.

Подменю Boot отвечает за настройку загрузки системы
Подменю Boot отвечает за настройку загрузки системы

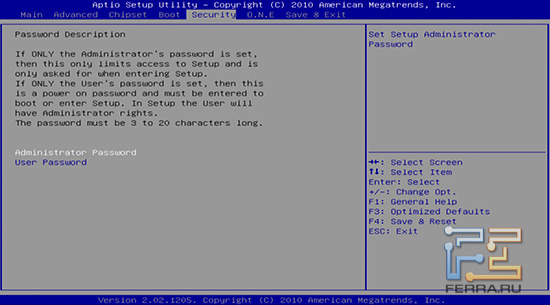

Подменю Security содержит вероятность для задания пароля на вход в систему. А потому как у конкурентов можно повстречать возможность прикрыть паролем накопитель.

Парольная броня распространяется на загрузку системы и вход в BIOS
Парольная защита распространяется на загрузку системы и вход в BIOS

Все функции по разону системы расположены в подменю O.N.E.. Изменению можно подвергнуть важность базовой частоты, настроить функцию Turbo Boost, гибко править энергопотреблением процессора.

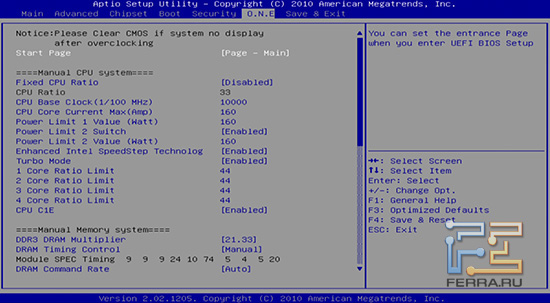

O.N.E. – так называется подменю с функциями разгона
O.N.E. – так называется подменю с функциями разгона

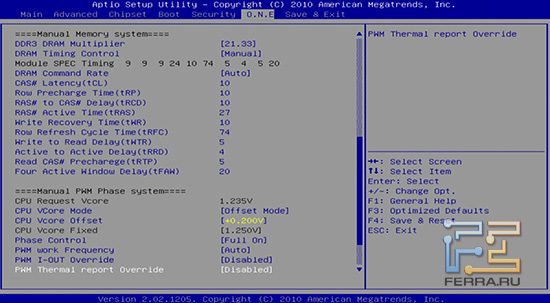

Разгон на платформе Sandy Bridge может показаться непривычным для многих пользователей
Разгон на платформе Sandy Bridge может показаться непривычным для многих пользователей

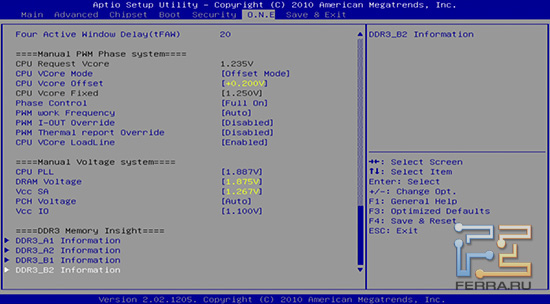

Из напряжений можно изменить только усилие на ядрах процессора и тактового генератора, на памяти, южном мосту. Тайминги памяти изменяются в широких пределах, причем не только четыре основных, но и полдюжины второстепенных.

Напряжения на основных компонентах можно изменять вручную
Напряжения на основных компонентах можно вносить изменения вручную

У платы TH67XE функции разгона совсем отсутствуют, не разрешено более того поменять базовую частоту. Впрочем, платы для HTPC просто не требуют экстремальных режимов. В остальном, BIOS обеих плат абсолютно одинаков.

Тестирование

Для большей объективности мы решили внедрить в нашу методику немного игровых тестов. Полноценный разгон на платформе Intel Sandy Bridge возможен только на процессорах с индексом K. Разгон осуществляется увеличением множителя, как в старые добрые времена. Так мы и поступили, разогнав свойский Core i7-2500K до 4.4 ГГц. Тестовый стенд был следующим:

  • Процессор: Intel Core i5-2500K
  • Оперативная память: 2x2 Гб Transcend aXeRam DDR3-2000
  • Видеокарта: MSI N470 GTX
  • Жесткий диск: SSD Intel X25-M G2 160GB
  • Блок питания: Xilence XQ1200
  • Операционная система: Windows 7 x64

Однако разгон не прошел гладко. Biostar TP67XE мало оптимизирована для разгона оперативной памяти. В нашем случае это приводило к нестабильному запуску системы на некоторых таймингах памяти, точнее на тех, которые не поддерживаются модулями. В результате поднять оптимальный порядок работы оказалось нелегко.

Плата TH67XE не позволяет разогнать процессор, однако есть возможность разгона видеоядра, поднимая множитель на нем. Но и здесь не обошлось без проблем: плата отображает установленный множитель в BIOS, однако понять, разогналось ли ядро можно только по результатам тестирования в бенчмарках.

CPU-1

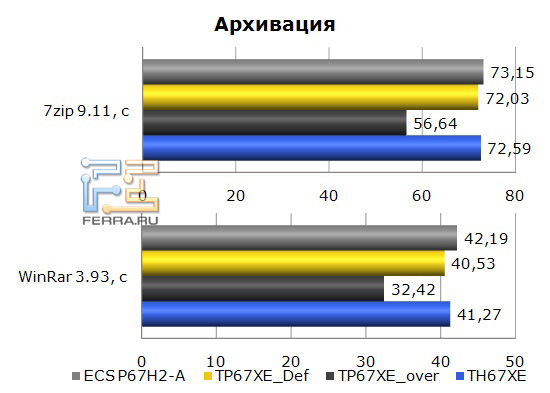

Разгон процессора дает неплохое превосходство в архивировании файлов, что, впрочем, неудивительно. Отличалка между двумя платами одного производителя окончательно невелика и составляет доли процента, что можно списать на погрешность.

CPU-2

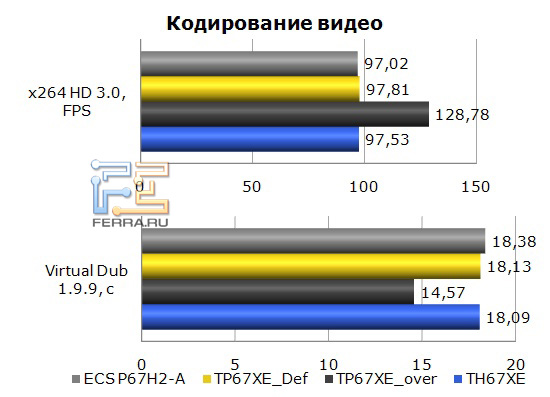

Схожая обстановка с кодированием видеофайлов. Прирост от разгона составил внушительные 31%. На номинальном режиме платы идут ноздря в ноздрю.

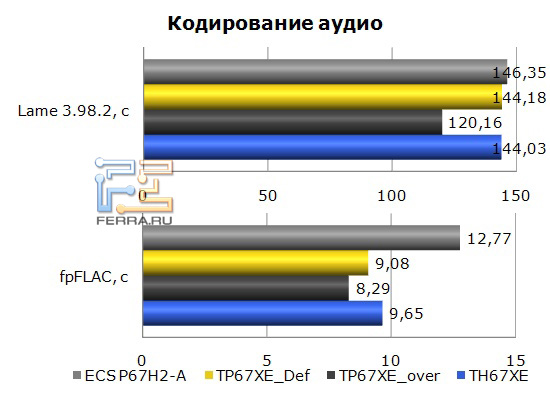

CPU-3

В режиме декодирования FLAC можно подметить всего 9% прироста от разгона, да и в целом результаты слабо зависят от настроек. Но в целом платы Biostar выглядят в данном режиме отлично.

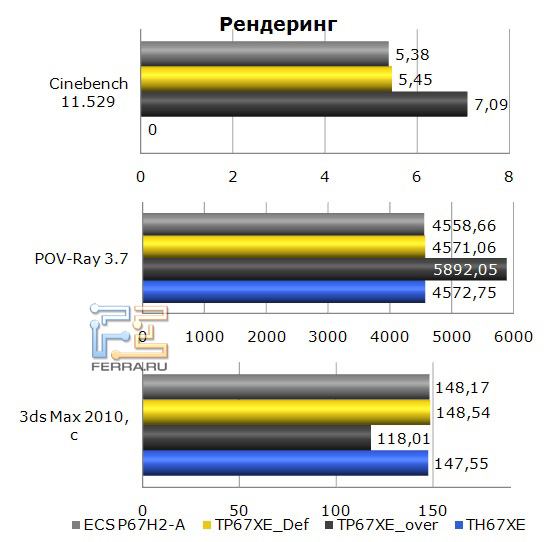

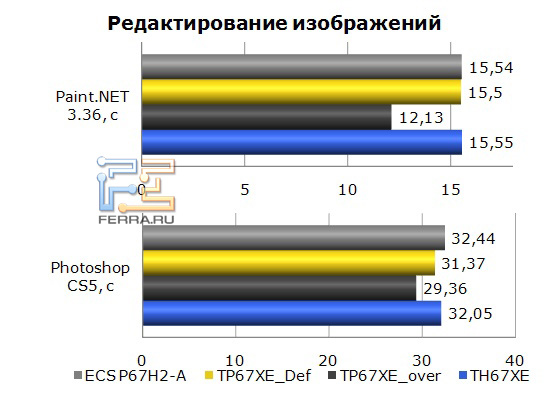

CPU-4

Здесь результаты заново вернулись к предсказуемым: результаты продуктов на основе новой шестой серии чипсетов Intel практически не различаются, а вот разгон позволяет ощутимо повысить производительность системы.

CPU-5

И тут приметно преимущество разогнанных систем перед работающими на номинальных частотах. Без малого 30% прироста производительности от банального повышения множителя – впечатляющий результат.

CPU-6

Никаких отличий в результатах мы не нашли и здесь: цифры, понятно, отличаются, но вот групповой итог очевиден: номинальные частоты делают платы равными по производительности.

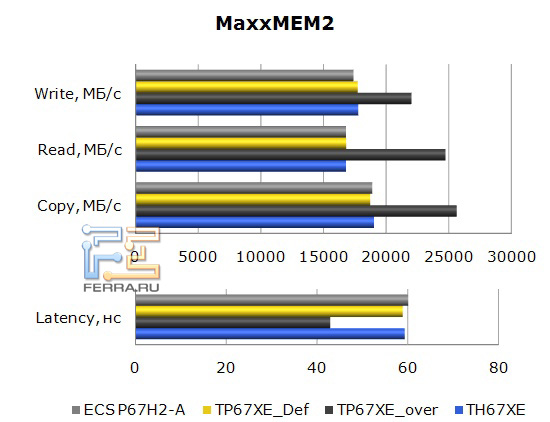

CPU-7

Очевидно, что пропускная способность памяти будет практически одинакова у всех продуктов, работающих на одной частоте, оттого что контроллер памяти встроен в процессор, а его производительность также зависит от частоты ядра процессора. С ростом частоты ядра поднимается и производительность.

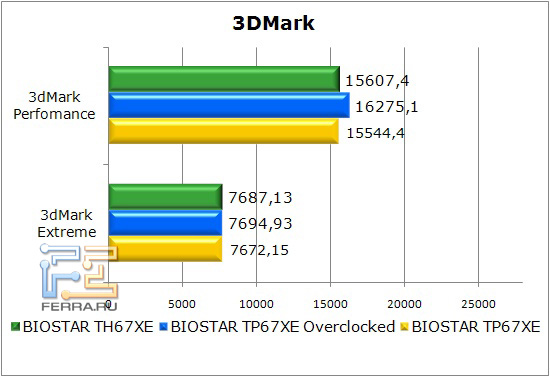

Bench

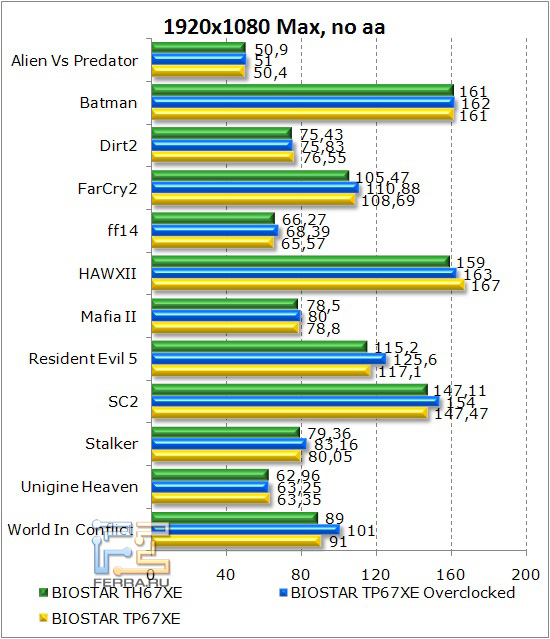

Game-1

В играх все не так однозначно, производительность здесь полно зависит от мощности видеокарты, установленной в системе. В большинстве игровых тестов мы прямо видим преимущество платы на чипе P67 Express. Причем в играх DiRT 2 и HAWX II плата обогнала на номинальном режиме разогнанный вариант. Прирост же от разгона, где он заметен, невелик и составляет от 1 до 10 FPS.

Game-2

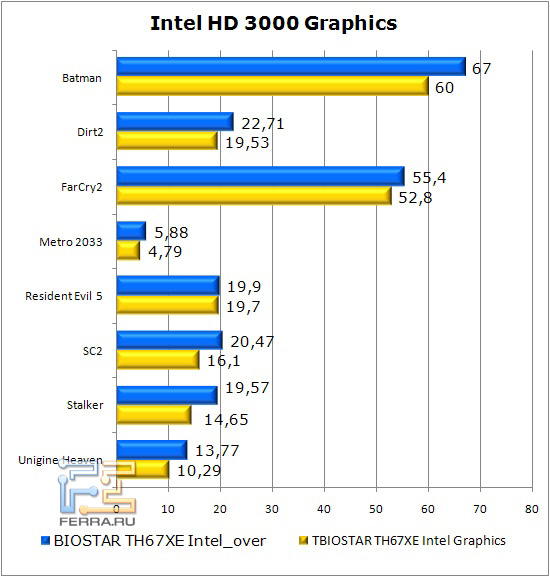

Производительность встроенной графики Intel мы проверили на системе с H67 Express. Производительность оказалась невелика, её достаточно для игр позапрошлых поколений, но для современных она не годится. Прирост от разгона также невелик: скажем, если у вас развлекуха выдавала каких-то 19 FPS, то вслед за тем ускорения графики вы получите 20-23 FPS. Изрекать о реальном повышении производительности не приходится. Более-менее действенный FPS был получен в таких играх, как Far Cry 2 и Batman при минимальных настройках графики.

Выводы

Удачная покупкаСистемные платы Biostar являются одним из наиболее доступных предложений на рынке производительных системных плат. Отставая по объемам продаж от наиболее известных производителей, Biostar стремится устанавливать на свои продукты привлекательные ценники. Два представителя семейства недорогих плат предлагают потенциальному покупателю фишки, которые обыкновенно можно встретить у продуктов высшего класса именитых производителей. Рассматриваемым моделям немного не хватает функциональности BIOS, но аппаратно они находятся на хорошем уровне качества.

Стоимость плат составляет грубо 4500-4900 рублей для TP67XE и 4000 рублей для TH67XE. Кстати, на сайте Biostar указано, что платы основаны на чипсете новой ревизии B3, что говорит об исправленной ошибке Intel, приводящей к деградации SATA II-портов со временем.
